Wzmacniacz izolujący analogowy, konfigurowalny, bez zasilania czujnika, Wejście : I / U, Wyjście : I / U

항목 번호 2825040000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 4
Ogólne dane zamówieniowe Wymiary i masa Temperatury Sannolikhet för bortfall Zgodność produktu z wymogami środowiska naturalnego Ingång 출력 General data Insulation coordination Anslutningsdata Zgodność z EMC i aprobaty 부품 설명 분류

Ogólne dane zamówieniowe

버전
Wzmacniacz izolujący analogowy, konfigurowalny, bez zasilania czujnika, Wejście : I / U, Wyjście : I / U
주문 번호
2825040000
Type
ACT20M-AI-AO-E-X-S
GTIN(EAN)
4064675360858
VPE
1 Stück

Wymiary i masa

깊이
114.3 mm
Głębokość (cale)
4.5 inch
높이
112.5 mm
Height (inches)
4.429 inch
너비
6.1 mm
폭 (인치)
0.24 inch
순중량
0 g

Temperatury

보관 온도
-40 °C...85 °C
작동 온도
0 °C...70 °C
습도
40 °C / 93 % 상대 습도, 비응축

Sannolikhet för bortfall

SIL(IEC 61508 준수)
Ingen

Zgodność produktu z wymogami środowiska naturalnego

RoHS 준수 상태
Zgodne, z wyłączeniem
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Ingång

Bemenetek darabszáma
1
Capteur
전압 소스
전류 소스
Corrente d'ingresso
구성 가능
0(4)...20 mA
Input resistance, voltage
>500 kΩ
Tensione d'ingresso
구성 가능
0(2) ~ 10 V
0(1) ~ 5 V
Voltage drop, current input
<1,5 V
Входное сопротивление, ток
70 Ω

출력

Cut-off frequency (-3 dB)
100 Hz
Output current
구성 가능
0~20 mA
4~20 mA
Tensión de salida, observacione
구성 가능
0(2)...10 V
0(1)...5 V
Type
active
connected control must be passive
부하 임피던스 전류
≤ 600 Ω
@ max 23mA
부하 임피던스 전압
≥ 10 kΩ
출력 수
1

General data

Accuracy
< 0,2 % av mätområdet
Delivery state
  • Setting parameters:
    Input
  • Configuration:
    0...20 mA
Delivery state
Input: 0...20 mA
Spotřeba elektrické energie, typ.
0.56 W
공급 전압
24 V DC ± 30 %
공칭 소비 전력
0.5 VA
구성
DIP 스위치
보호 등급
IP20
스텝 반응 시간
≤ 7 ms
온도 계수
≤ 0,015% / °C
작동 고도
≤ 2000 m
장착 레일
TS 35
전력 소비, 최대
0.8 W

Insulation coordination

EMC 표준
IEC 61326-1
NE 21
Galvanické oddělení
3-way isolator
Insulation voltage
2.5 kVeff / 1 분
Tensión nominal
300 Veff
서지 전압 범주
II
오염 심각도
2

Anslutningsdata

결선 유형
Screw connection
조임 토크, 최소
0.4 Nm
Anzugsdrehmoment, max.
0.6 Nm
Clamping range, rated connection
2.5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0.5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2.5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Wire connection cross section AWG, max.
AWG 14

Zgodność z EMC i aprobaty

EMV-Normen
IEC 61326-1
NE 21

부품 설명

Product description

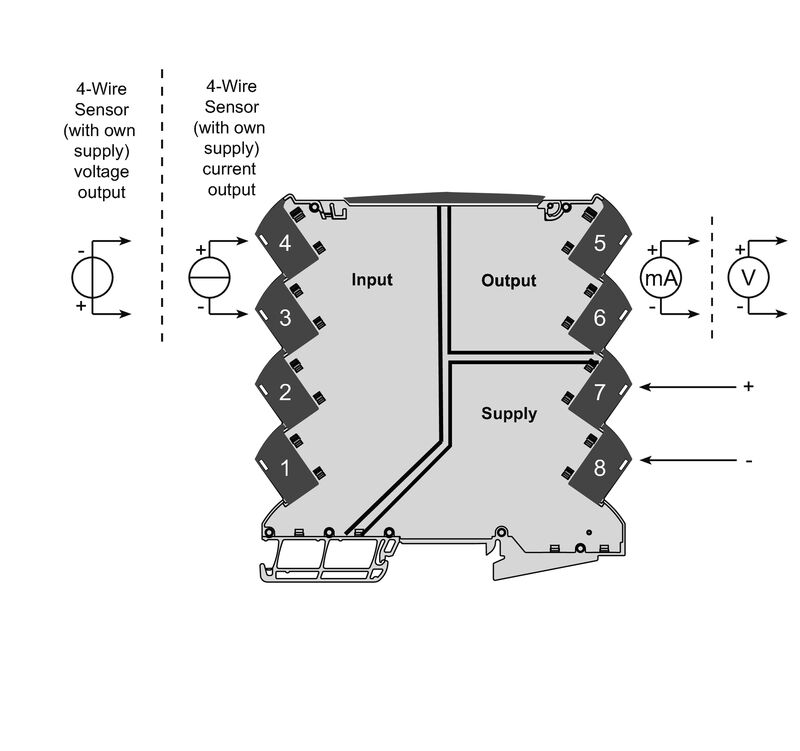

설정이 가능한 DC 절연 증폭기 ACT20M-AI-AO-E-S 는 아날로그 표준 시그널을 절연 및 변환. 아날로그 입력 전류 시그널은 아날로그 출력 전류 시그널로 일직선으로 변환되며 전기적으로 절연. 전원공급장치는 입력 및 출력으로부터 전기적으로 절연되며 이 과정은 직결 배선이나 Weidmüller DIN 레일 버스(3-웨이 절연)를 통해 수행됨.

분류

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
