BL 3.50/11/90 SN OR BX

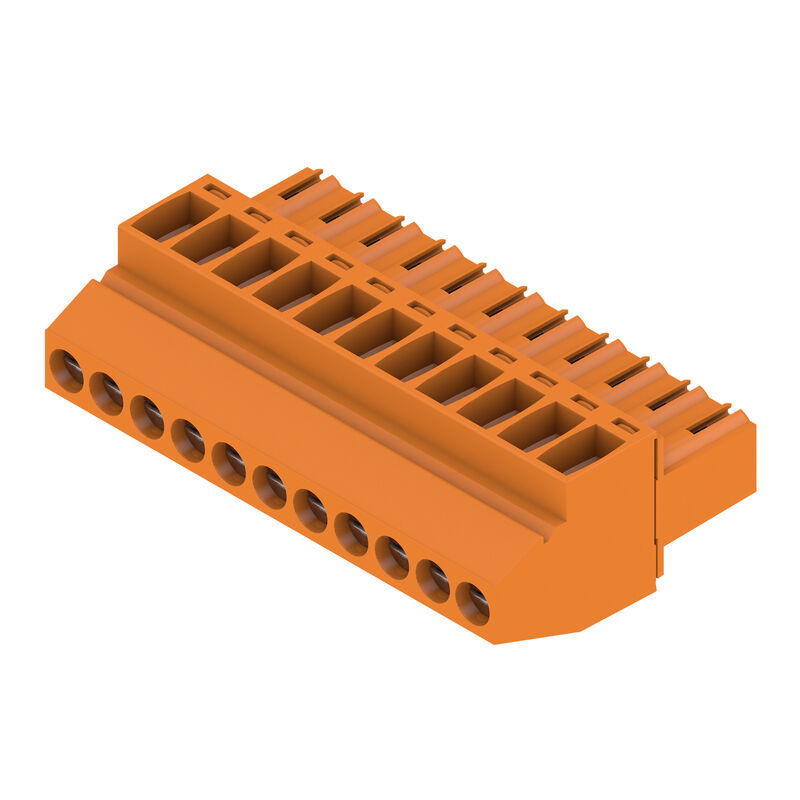

Illustrazione del prodotto
BL 3.50/11/90 SN OR BX

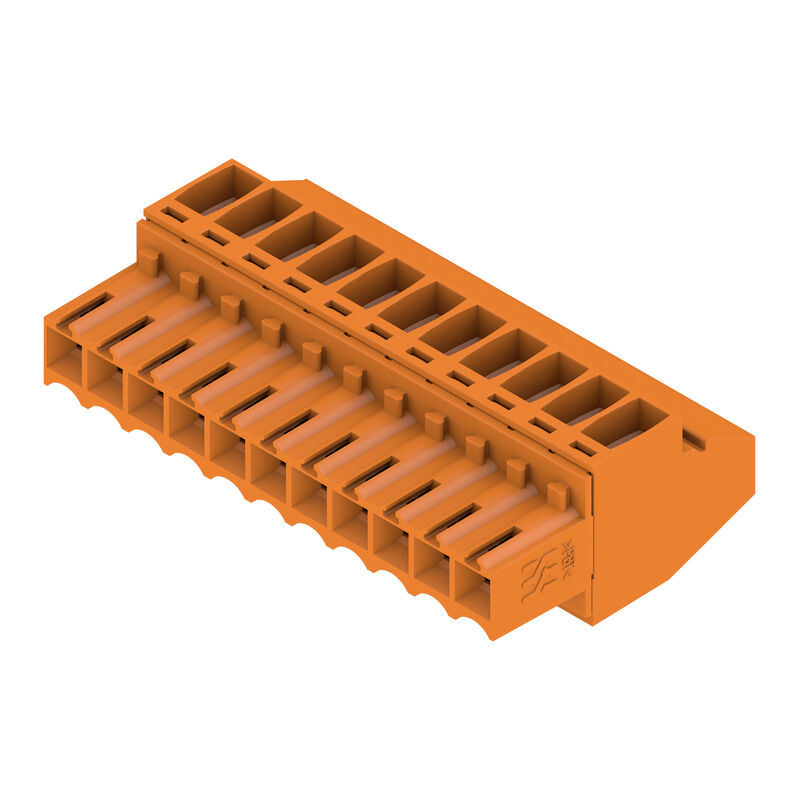

Illustrazione del prodotto
BL 3.50/11/90 SN OR BX
Dimensional drawing
BL 3.50/11/90 SN OR BX
Graph
BL 3.50/11/90 SN OR BX
Graph

BL 3.50/11/90 SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 11, 90°, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик

N. articolo 1638640000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Controparti 11 Prodotti correlati 27
Dopuszczenia Основные данные для заказа Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Системные параметры Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Märkdata enligt UL 1059 Opakowanie Типовые испытания Важное примечание Klassificeringar

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 11, 90°, Винтовое соединение, Диапазон зажима, макс. : 1.5 mm², Ящик
Order No.
1638640000
Type
BL 3.50/11/90 SN OR BX
GTIN (EAN)
4008190276188
Qty.
48 Pezzo
Parametri prodotto
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Imballaggio
Box

Wymiary i masa

Depth
22,45 mm
Depth (inches)
0,884 inch
Height
12 mm
Bygghöjd (tum)
0,472 inch
Width
38,5 mm
Larghezza (pollici)
1,516 inch
Net weight
11,1 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Product Carbon Footprint
  • Dalla culla al cancello:
    0.236 kg CO2 eq.

Системные параметры

Termékcsalád
OMNIMATE Signal — серия BL/SL 3.50
Tipo di collegamento
Полевое соединение
Tecnica di collegamento cavi
Klämbygelanslutning
Passo in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
90°
Numero di poli
11
L1 in mm
35 mm
L1 en pouce
1,378 "
Number of rows
1
Numero di serie di poli
1
定格断面
1,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
DIN VDE 0470に適合したタッチセーフ保護
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
completamente montato
体積抵抗
≤5 mΩ
Can be coded
Sì
Stripping length
6 mm
Vite di serraggio
M 2
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Dane materiałowe

Insulating material
PBT
Colour
оранжевый
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Contact material
Lega in rame
Contact surface
stagnato
Layer structure of plug contact
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
−30 °C
Campo della temperatura di montaggio, max.
100 °C

Przewody pasujące do złącza

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409500000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409600000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409700000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025740000
    • Lunghezza di spellatura:
      • nominale:
        5 mm
    • Terminale consigliato:
      9018910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025750000
Reference text
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
12 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
10 A
Rated current, max. number of poles (Tu=40°C)
8 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
154685-1318353
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Märkdata enligt UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
8 A
定格電流 (グループ D / UL 1059 使用)
8 A
導体断面積、AGW、最小
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Opakowanie

Packaging
skrzynia
VPE length
350 mm
VPE width
135 mm
VPE height
31 mm

Типовые испытания

Test: Durability of markings
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, сертификация и маркировка SEV, сертификация и маркировка CSA
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Test: Misengagement (Non-interchangeability)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN IEC 60512 del 7 avsnitt 5 / 05.94
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 12.99
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,2 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,2 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 sezione 9.4 / 12.00
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/1
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/19 con terminale
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 16/7
  • Valutazione:
    passato
Pull-out test
  • Standard:
    DIN EN 60999-1 sezione 9.5 / 12.00
  • Requisito:
    ≥5 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
  • Valutazione:
    passato
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/1
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/19 con terminale
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U1.5
    • Tipo di cavo e sezione del cavo:
      H05V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/7
  • Valutazione:
    passato

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Max. ytterdiameter för ledaren: 2,9 mm
• Max. ytterdiameter för ledaren: 2,9 mm
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
