TERM. TWIN AISL. H1,0/15D ZH ROJO
TERM. TWIN AISL. H1,0/15D ZH ROJO
Dibujo

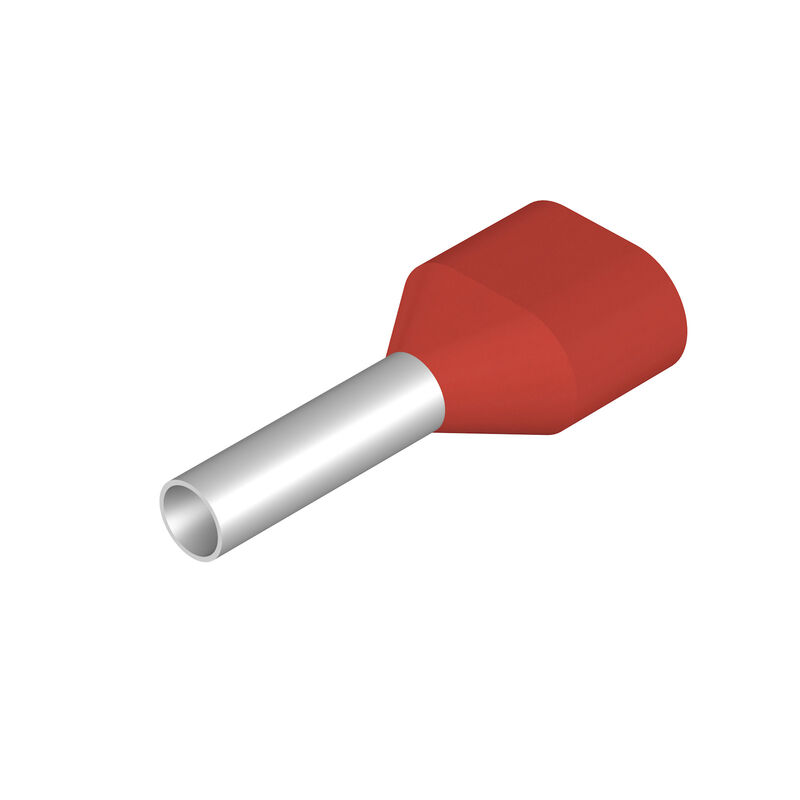

TERM. TWIN AISL. H1,0/15D ZH ROJO

Terminal tubular, Terminal tubular doble, 11 mm, 8 mm, rojo

N.º de artículo 9037440000
Descargar hoja de datos Soporte técnico Descargas de productos
es accesorio de 10 Productos relacionados 6
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos Terminales tubulares Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E499744

Datos generales para pedido

Versión
Terminal tubular, Terminal tubular doble, 11 mm, 8 mm, rojo
Código
9037440000
Tipo
H1,0/15D ZH R
GTIN (EAN)
4008190493011
Cantidad
500 Pieza
Embalaje
suelto

Dimensiones y pesos

Peso neto
0,13 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos técnicos

Descripción del artículo
Terminal tubular doble, color rojo
Versión
Terminal tubular doble

Terminales tubulares

Collar height (A)
5,8 mm
Color
DIN
Espesor del manguito de metal (S1)
0,15 mm
L1 in mm
15 mm
Longitud de desaislado
11 mm
Lunghezza della superficie di contatto (L2)
8 mm
Sección de conexión del conductor
1 mm²
Sección de conexión del conductor AWG, máx.
AWG 17
Tjocklek plastkrage (S2)
0,3 mm
Érintkező felület átmérője (D1)
2 mm
칼러 폭(B)
3,2 mm

Clasificaciones

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
