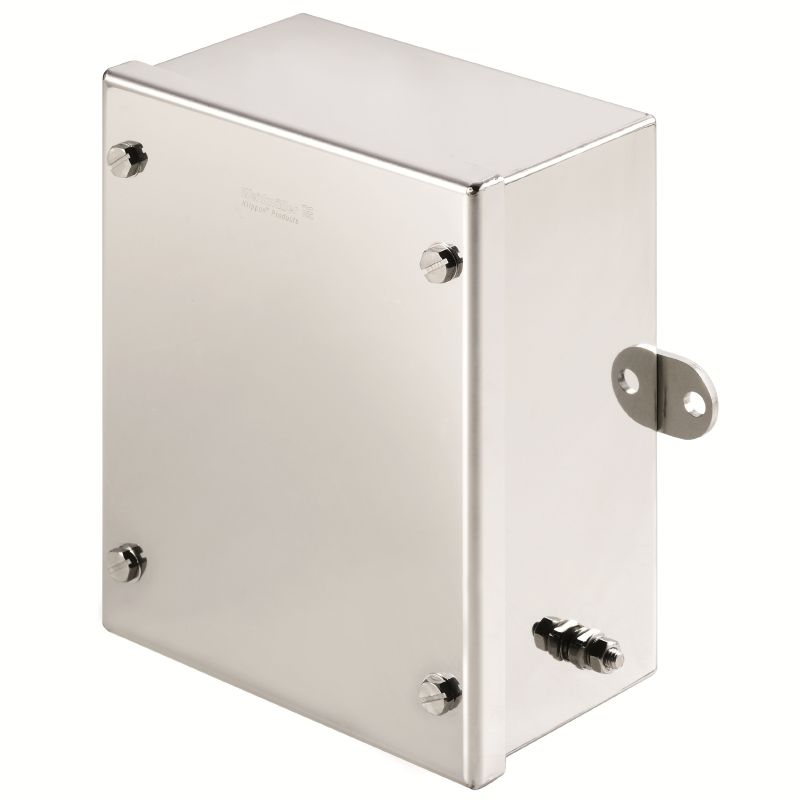

KLIPPON STB 1.1 SS
Simile alla figura
KLIPPON STB 1.1 SS
치수 도면

KLIPPON STB 1.1 SS

Klippon STB (Small Terminal Box), Custodia vuota, Custodia in acciaio inox, Posizione verticale: 150 mm, Larghezza: 120 mm, Profondità: 80 mm, Materiale di base: acciaio inossidabile 1.4404 (316L), specchio lucidato, argento

항목 번호 1002750000
데이터 시트 다운로드 Supporto ingegneristico Download dei prodotti
Tillbehör 6 Använda produkter 16
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Kabelové průchodky, levá strana Kabelové průchodky, pravá strana Verschraubungen oben / unten Numeri certificati custodia PE70 Dati Generali Messa a terra della custodia Equipaggiamento verticale Nota importante Classificazioni

Omologazioni

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E197061

Dati generali per l’ordinazione

Version
Klippon STB (Small Terminal Box), Custodia vuota, Custodia in acciaio inox, Posizione verticale: 150 mm, Larghezza: 120 mm, Profondità: 80 mm, Materiale di base: acciaio inossidabile 1.4404 (316L), specchio lucidato, argento
Order No.
1002750000
Art
KLIPPON STB 1.1 SS
GTIN (EAN)
4032248695683
CPZ
1 Pezzo

Dimensioni e pesi

Tiefe
80 mm
Profondità (pollici)
3,15 inch
Höhe
150 mm
Altezza (pollici)
5,905 inch
Breite
120 mm
Larghezza (pollici)
4,724 inch
Larghezza di fissaggio
145 mm
Peso netto
1.451 g

Temperature

Operating temperature
-60 °C...100 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Kabelové průchodky, levá strana

M12
10
M16
6
M20
6
M25
2
M32
2
M40
1

Kabelové průchodky, pravá strana

M12
10
M16
6
M20
6
M25
2
M32
2
M40
1

Verschraubungen oben / unten

M12
10
M16
6
M20
6
M25
3
M32
2
M40
2

Numeri certificati custodia

Attestazione di conformità n. (AoC)
DE PS2620 160308 001ISS04
Certificato n. (INMETRO)
IEX13.0003
Condizioni di omologazione
ATEX
DNV
CCC
IECEX
INMETRO
LR
RMRS
UL AEx Class Div.
UL AEx Class Zone
cULus
KC
Dichiarazione di conformità n. (DoC LVD)
DE PS2620 160412 001ISS02
N° Certificato (cULus)
E197061
Numero del certificato custodia vuota (ATEX)
IBExU 07ATEX1147U
Numero del certificato custodia vuota (IECEx)
IECEx IBE 09.0018U
Numero del certificato custodia vuota (INMETRO)
LMP 21.0015U
N° certificato (ATEX)
IBEXU07ATEX1147U
N° certificato (DNV)
TAE00003ZT
N° certificato (IECEX)
IECEXIBE09.0018U
N° certificato (LLOYDSREG)
LR23307703TA
N° certificato scatola morsettiera (AEx)
E223792
N° certificato scatola morsettiera (ATEX)
IBExU07ATEX1148
N° certificato scatola morsettiera (IECEx)
IECEx IBE 09.0019
N° certificato scatola morsettiera (INMETRO)
LMP 21.0018
N° certificato scatola morsettiera (KOSHA)
16-AV4BO-0247X

PE70 Dati Generali

Allegato coperchio
Vite esagonale M5 con intaglio e larghezza chiave 10 mm
Altezza apertura di accesso
132 mm
Campi di applicazione
Settori a rischio di esplosione
Industria degli imballaggi
Sistema dei trasporti
Processo industriale
Costruzioni navali
Coperchio
Sì
Coppia di serraggio delle viti coperchio
2,5 Nm
Fissaggio dei componenti
Guida TAS 20 su fondo custodia
Fissaggio della custodia
Piedini di montaggio saldati con fori da 8 mm
Grado di protezione
IP66
Grado di protezione (UL)
Type 4
Type 4X
Larghezza apertura di accesso
100 mm
Materiale delle guarnizioni
Silikon
Materiale di base
Rostfritt stål 1.4404 (316 L)
Numero di viti sul coperchio
4
Piastra a flangia
No
Resistenza agli urti
10 J versione standard
Versione ATEX 7 J
Spessore del materiale del coperchio
1,5 mm
Spessore del materiale della custodia
1,5 mm
Superficie
specchio lucidato
Temperatura d'esercizio , max.
100 °C
Temperatura d'esercizio , min.
-60 °C

Messa a terra della custodia

Earth, enclosure, cover
10 perni di messa a terra in acciaio inox saldati M6
Földelés, ház, belső
Perni saldati in acciaio inox M6 x 16
Mise à la terre, boîtier, extérieur
Welded-on M6 x 16 stainless-steel bolts
Sección, max.
25 mm²

Equipaggiamento verticale

WDU 10 / ZDU 10
1x11
WDU 16 / ZDU 16
1x9
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x23
WDU 4 / ZDU 4
1x19
WDU 6 / ZDU 6
1x14

Nota importante

Product information
La temperatura ambiente per l'equipaggiamento deve essere di massimo +60 °C e la temperatura superficiale di +100 °C.

Classificazioni

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
