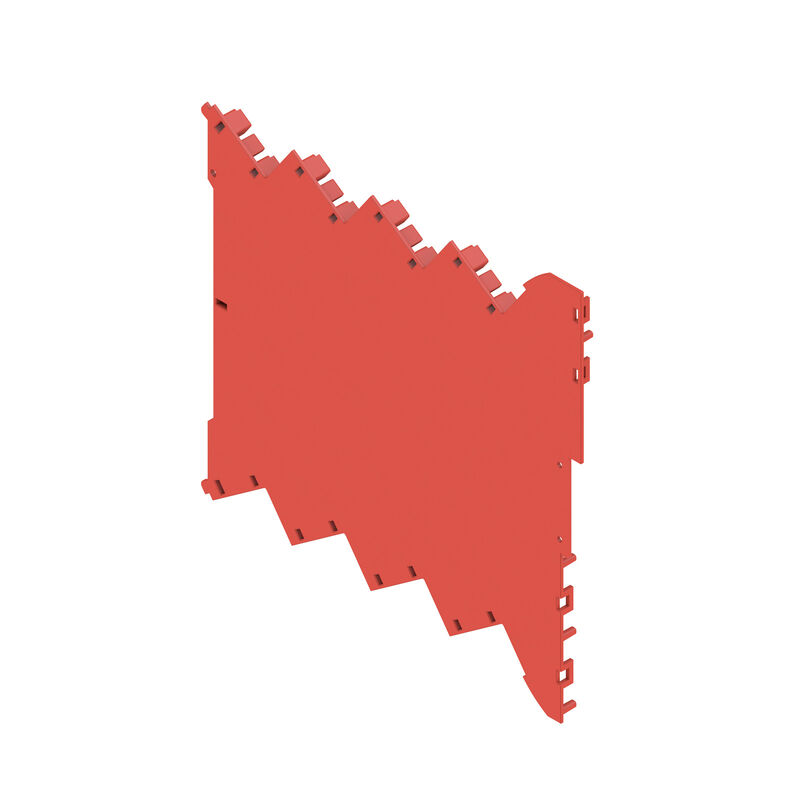

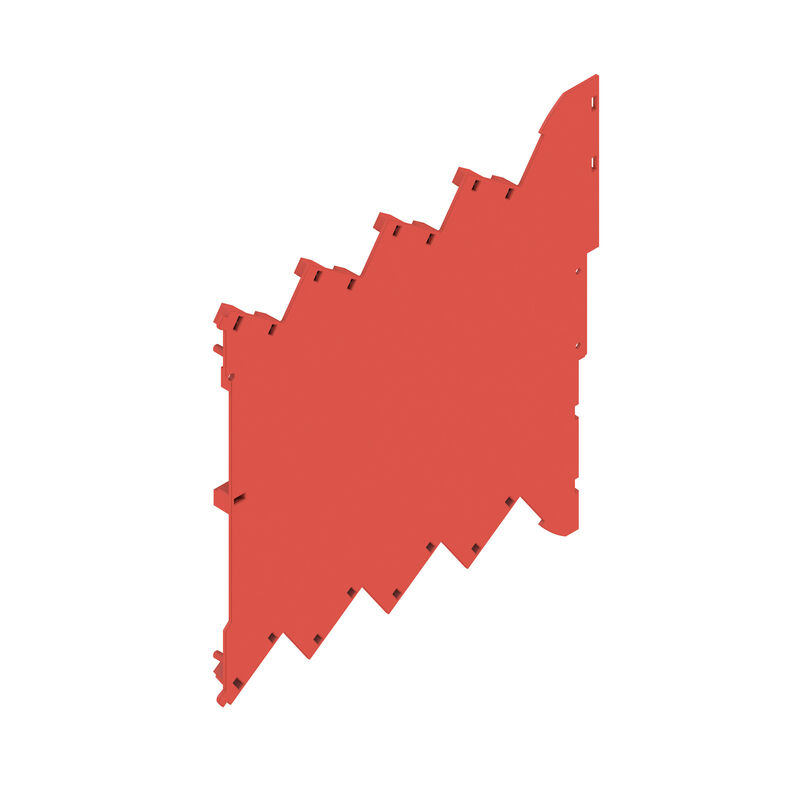

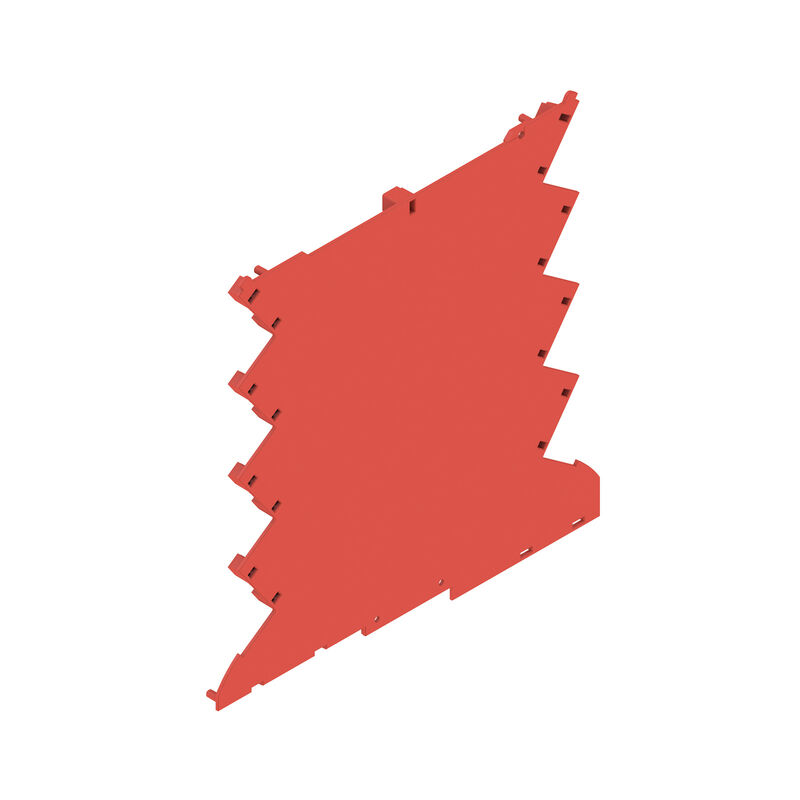

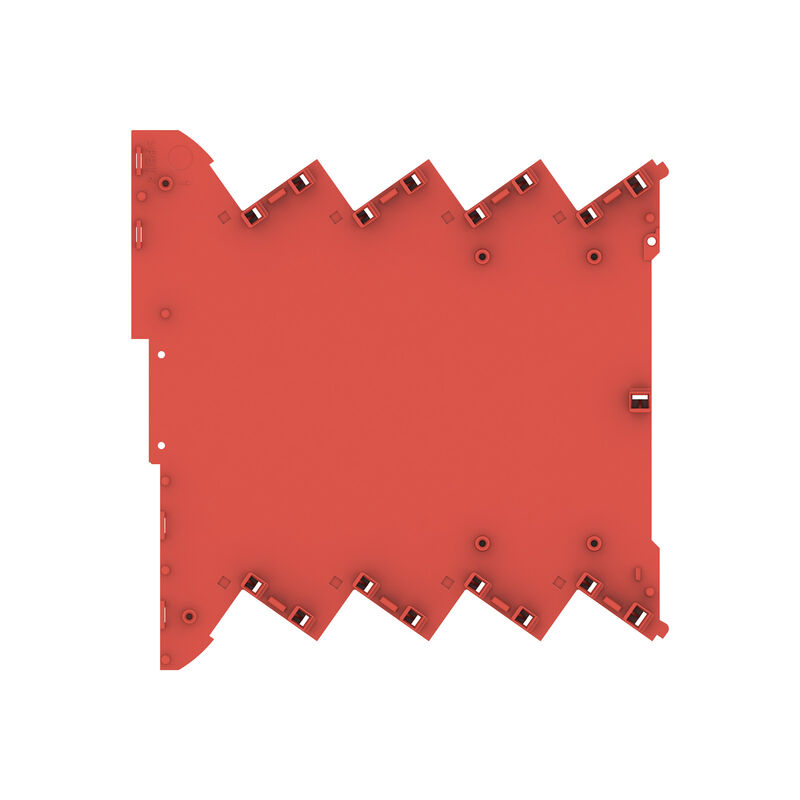

CH20M6 BC 4P-4P BUS RD 1 1261515
Boîtier d'embase, OMNIMATE Housing - série CH20M Rouge, Panneau latéral de boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 5.2 mm
Propriétés
| Version | Boîtier d'embase, OMNIMATE Housing - série CH20M Rouge, Panneau latéral de boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 5.2 mm |
| Référence | 2771150000 |
| Type | CH20M6 BC 4P-4P BUS RD 1 1261515 |
| GTIN (EAN) | 4064675031888 |
| Qté. | 50 Pièce |
| Profondeur | 106,5 mm |
| Profondeur (pouces) | 4,193 inch |
| Hauteur | 107 mm |
| Hauteur (pouces) | 4,213 inch |
| Largeur | 5,2 mm |
| Largeur (pouces) | 0,205 inch |
| Poids net | 11,4 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | II |
| Indice de Poursuite Comparatif (CTI) | 400 ≤ CTI <600 |
| Matériau | Plastique |
| Matériau isolant | PBT |
| Surface | non traité |
| Couleur | Rouge |
| Degré de protection | IP20 en condition installée |
| Possibilité d'enrobage | Non |
| Tableau des couleurs (similaire) | RAL 3020 |
| Possibilité d'étiquetage spécifique au client | Oui |
| Possibilité de découpes spécifiques aux clients | Oui |
| Processus de la commande client spécifique | Cf. directives dans la section téléchargements |
| Variantes de couleur | Davantage sur demande |
| Données techniques |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224331) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771150000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conforme |
Accessoires
-
Référence produit:1155840000Conditionnement:78 Pièce
Connecteur pour circuit imprimé, Bloc de contact bus pour CH20M6, Raccordement soudé THT/THR, Nombre de pôles: 5, 180°, doré, noir
-
Référence produit:1155850000Conditionnement:300 Pièce
Connecteur pour circuit imprimé, Bloc de contact bus pour CH20M6, Raccordement soudé THT/THR, Nombre de pôles: 5, 180°, doré, noir
Est la pièce opposée de
-
Référence produit:2771400000Conditionnement:50 Pièce
Boîtier modulaire, OMNIMATE Housing - série CH20M gris signalisation, Base du boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 6.1 mm
-
Référence produit:2771440000Conditionnement:50 Pièce
Boîtier modulaire, OMNIMATE Housing - série CH20M gris gravier, Base du boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 6.1 mm
-
Référence produit:2771430000Conditionnement:50 Pièce
Boîtier modulaire, OMNIMATE Housing - série CH20M noir, Base du boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 6.1 mm
-
Référence produit:2771420000Conditionnement:50 Pièce
Boîtier modulaire, OMNIMATE Housing - série CH20M gris agathe, Base du boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 6.1 mm
-
Référence produit:2771410000Conditionnement:50 Pièce
Boîtier modulaire, OMNIMATE Housing - série CH20M Rouge, Base du boîtier, Cavité dans la zone du pied de détente pour le contact de bus, Largeur: 6.1 mm
