Propriétés

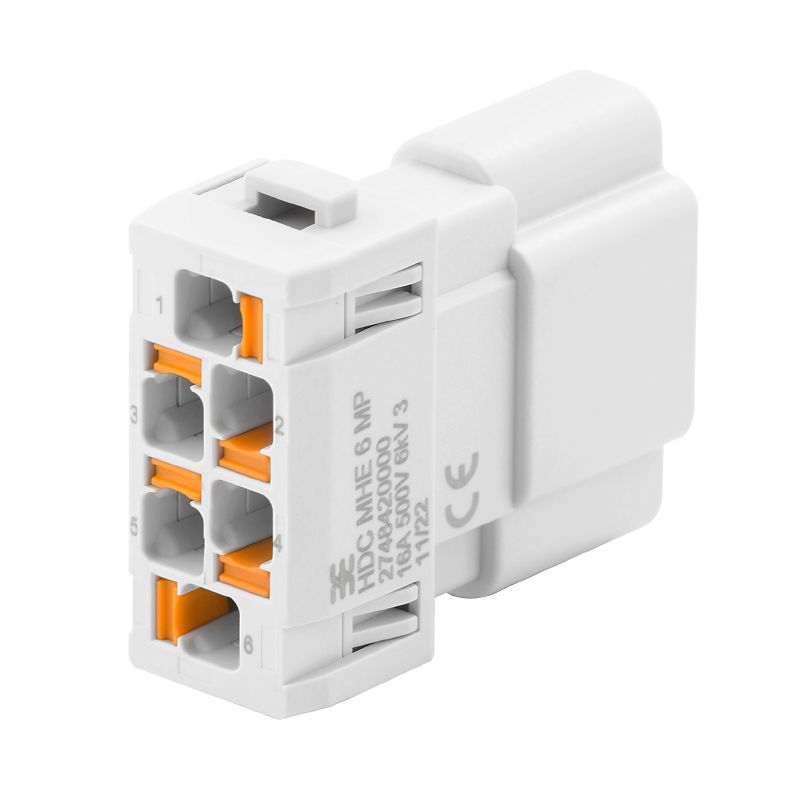

| Version | Module de signal, 500 V, 16 A, Nombre de pôles: 6, PUSH IN avec actionneur, Mâle, Emplacements d'enfichage nécessaires: 1 |
| Référence | 2748420000 |
| Type | HDC MHE 6 MP |
| GTIN (EAN) | 4050118890785 |
| Qté. | 1 Pièce |
| Profondeur | 34 mm |
| Profondeur (pouces) | 1,339 inch |
| Hauteur | 39 mm |
| Hauteur (pouces) | 1,535 inch |
| Largeur | 34,1 mm |
| Largeur (pouces) | 1,343 inch |
| Poids net | 18 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Courant nominal (DIN EN 61984) | 16 A |
| Cycles d'enfichage | ≥ 500 |
| Degré de pollution | 3 |
| Emplacements d'enfichage nécessaires | 1 |
| Matériau | Polycarbonate |

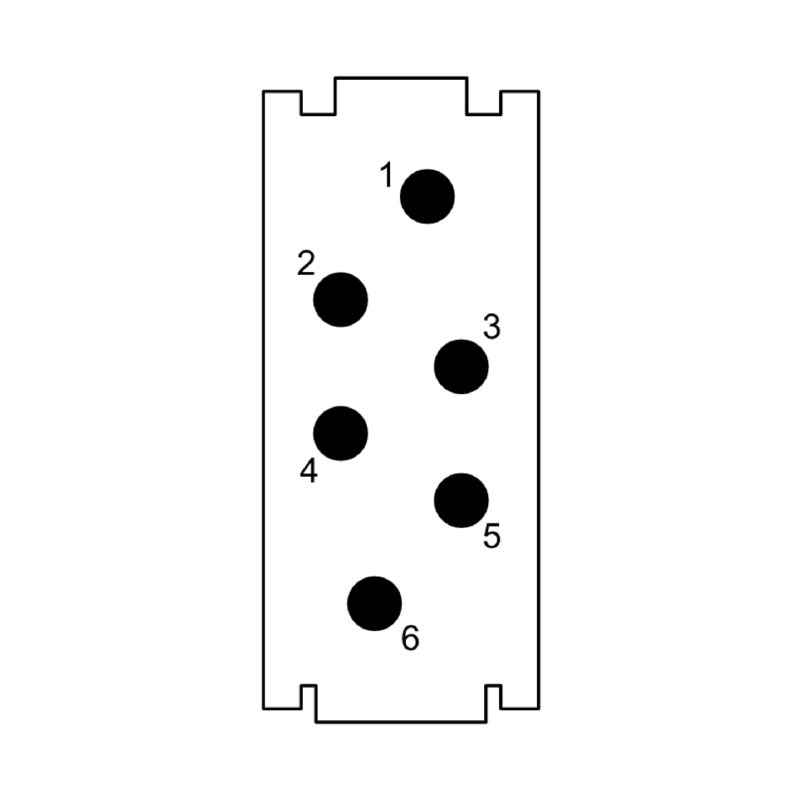

| Nombre de pôles | 6 |
| Série | ModuPlug |
| Tension de choc nominale (DIN EN 61984) | 6 kV |
| Tension nominale (DIN EN 61984) | 500 V |
| Type | Mâle |
| Type de raccordement PE | Raccordement vissé par cadre support |
| Longueur de dénudage, raccordement nominal | 10 mm |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, AWG, min. | AWG 20 |
| Section de raccordement du conducteur, max. | 2,5 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Type de raccordement | PUSH IN avec actionneur |
| Agrément/Certificat/Document de conformité | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188706) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748420000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Agréments |  |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E310075 |
Accessoires
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 4 (10B), 3 emplacementsAvec longue goupille
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 3 (06B), 2 emplacementsNorme
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 3 (06B), 2 emplacementsAvec longue goupille
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 8 (24B), 6 emplacementsAvec longue goupille
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 6 (16B), 4 emplacementsAvec petit repère
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 6 (16B), 4 emplacementsNorme
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 3 (06B), 2 emplacementsAvec petit repère
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 8 (24B), 6 emplacementsAvec petit repère
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 6 (16B), 4 emplacementsAvec longue goupille
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 4 (10B), 3 emplacementsNorme
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 8 (24B), 6 emplacementsNorme
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugCadresTaille 4 (10B), 3 emplacementsAvec petit repère
Pièces opposées
-
Référence produit:2748430000Conditionnement:1 Pièce
Module de signal, 500 V, 16 A, Nombre de pôles: 6, PUSH IN avec actionneur, Femelle, Emplacements d'enfichage nécessaires: 1
-
Référence produit:1429370000Conditionnement:1 Pièce
Module de signal, 500 V, 16 A, Nombre de pôles: 6, Raccordement à sertir, Femelle, Emplacements d'enfichage nécessaires: 1
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugModulesModules électriques
Est la pièce opposée de
-
Référence produit:2748430000Conditionnement:1 Pièce
Module de signal, 500 V, 16 A, Nombre de pôles: 6, PUSH IN avec actionneur, Femelle, Emplacements d'enfichage nécessaires: 1
-
Référence produit:1429370000Conditionnement:1 Pièce
Module de signal, 500 V, 16 A, Nombre de pôles: 6, Raccordement à sertir, Femelle, Emplacements d'enfichage nécessaires: 1
ConnecteursConnecteurs industriels étanchesRockStar® ModuPlugModulesModules électriques
