Vlastnosti
| Barva opláštění | zelená (RAL 6018) |
| Kategorie | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Konektor vlevo | RJ45 IP 20 |
| Konektor vpravo | RJ45 IP 20 |
| Materiál pláště | PUR |

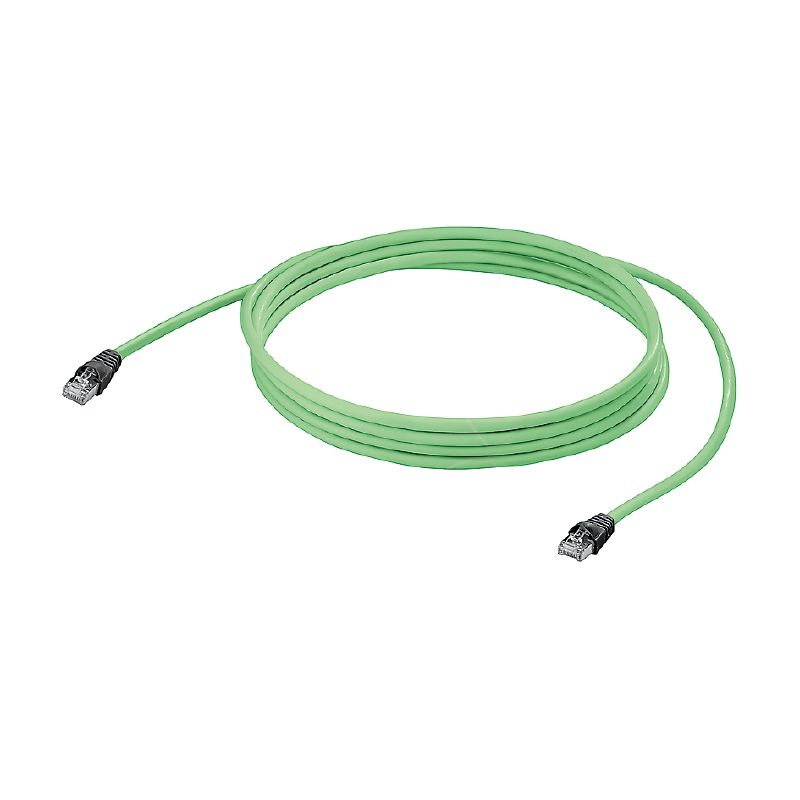

| Typ produktu | Systémový kabel |
| Verze | Systémový kabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 16 m |
| Objednací číslo | 8909650160 |
| Typ | IE-C6ES8UG0160A40A40-E |
| EAN | 4050118473636 |
| Množství | 1 ks |
| Délka | 16 m |
| Délka (v palcích) | 629,921 inch |
| Čistá hmotnost | 0,762 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...80 °C |
| Teplota instalace | -15 °C...60 °C |
| REACH SVHC | / |
| Korozivní účinky výparů | to IEC 60754-2 |
| Standardní, sestava | UL-Style 20963 (80°C/30V) |
| Všeobecné příslušenství komunikačního kabelu |
EN 50173-1:2007
ISO / IEC 11801:2002 |
| Korozivní účinky výparů | to IEC 60754-2 |
| Standardní, sestava | UL-Style 20963 (80°C/30V) |
| Všeobecné příslušenství komunikačního kabelu |
EN 50173-1:2007
ISO / IEC 11801:2002 |
| Barevná posloupnost vodičů – párů vodičů | bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá |
| Barva opláštění | zelená (RAL 6018) |
| Izolace | PE |
| Kompletní stínění | Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | PUR |
| Materiál vodiče | Stáčený pocínovaný měděný vodič |
| Prameny | 7 |
| Průměr pláště, max. | 6,5 mm |
| Průměr pláště, min. | 6,1 mm |
| Průřez | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Průřez izolace | 1,03 mm |
| Standardní označení |
S/FTP
LIO2YSC11Y 4x2x0,15 PIMF FRNC GN |
| Stínění | S/FTP |
| Stínění páru vodičů | Hliníková fólie |
| Tloušťka opletu stínění | 0,1 mm |
| Uspořádání jader vodiče | Kroucený pár |
| Charakteristická impedance | 100 ± 5 Ω při 100MHz |
| Doba propagace signálu | 4,5 ns/m |
| Impedance přenosu |
15 mΩ/m při 1 MHz
10 mΩ/m při 10 MHz 30 mΩ/m při 30 MHz |
| Kapacita při 1 kHz | 45 nF/km |
| Kategorie | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Odpor smyčky | 290 Ω/km |
| Přenosová rychlost | 10 Gbit/s |
| Zkušební napětí: stínění vodič-vodič | 700 V AC |
| Zpožděné zkreslení | 3 ns/100m |
| Halogen | bez halogenů, podle IEC 60754-2 |
| Korozivní účinky výparů | to IEC 60754-2 |
| Odolnost proti opotřebení | velmi dobré |
| Odolnost proti šíření ohně | in accordance with IEC 60332-1 |
| Odolnost vůči olejům | in accordance with IEC 60811-2-1 |
| Poloměr ohybu, min., jen jednou | 5 *průměr |
| Poloměr ohybu, min., opakovaný | 10x průměr kabelu |
| Síla při vytažení | ≤ 100 N |
| Zástrčka vlevo | RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné |
| Zástrčka vpravo | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Zástrčka vlevo | RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné |
| Zástrčka vpravo | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181401) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8909650160) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Schválení |   |
| ROHS | Shoda |
