PCF 5.00/12/135 3.5SN OR BX

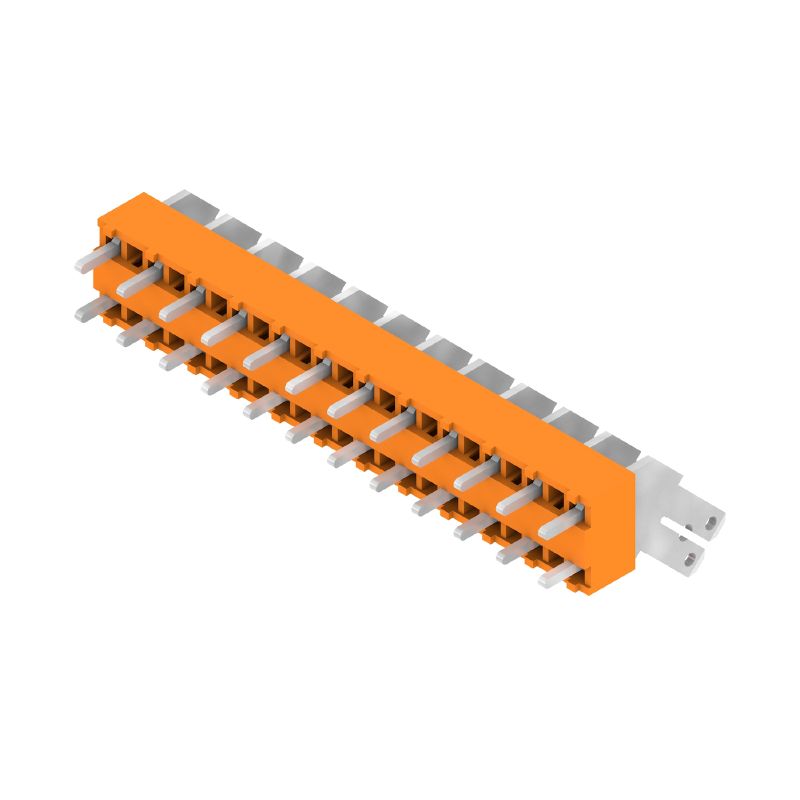

Produktbild
PCF 5.00/12/135 3.5SN OR BX

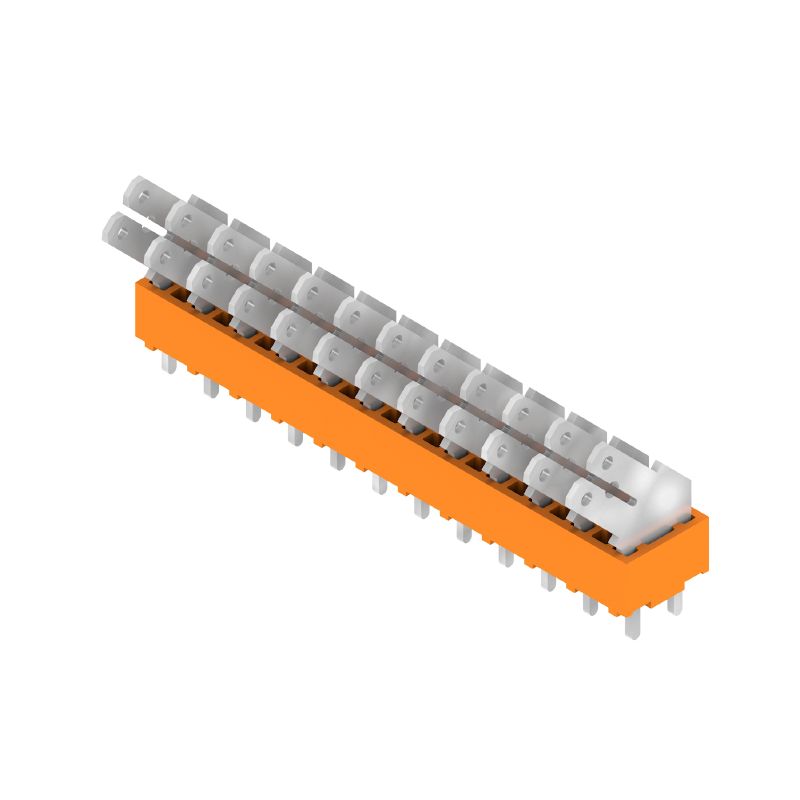

Product image
PCF 5.00/12/135 3.5SN OR BX
Maßbild

PCF 5.00/12/135 3.5SN OR BX

Leiterplattenklemme, 5.00 mm, Polzahl: 12, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box

Nr. produktu 9511890000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 11
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Przewody pasujące do złącza Bemessungsdaten nach IEC Nenndaten nach CSA Dati di dimensionamento sec. UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 5.00 mm, Polzahl: 12, 135°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box
Best.-Nr.
9511890000
Art
PCF 5.00/12/135 3.5SN OR BX
GTIN (EAN)
4008190558048
VPE
50 Styk
Product data
IEC: 630 V / 24 A
UL: 150 V / 15 A
Packaging
Box

Abmessungen und Gewichte

Tiefe
9,8 mm
Tiefe (inch)
0,386 inch
Höhe
21,4 mm
Höhe (inch)
0,843 inch
Höhe niedrigstbauend
17,9 mm
Breite
59,8 mm
Breite (inch)
2,354 inch
Nettogewicht
11,246 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
PCF
Leiteranschlusstechnik
Flachsteckanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
135°
Raster in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Number of poles
12
Polreihenzahl
1
Kundenseitig anreihbar
No
Nombre de séries
1
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
0,75 x 0,9 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
L1 in mm
55 mm
L1 w calach
2,165 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 00
Stopień ochrony
IP20
Rezystancja skrośna
1,20 mΩ

Werkstoffdaten

Isolierstoff
PA
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-2
Kontaktmaterial
Cu-legering
Kontaktoberfläche
förtennad
Schichtaufbau - Lötanschluss
1.5...3 µm Ni / 5...7 µm Sn
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
21 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
18 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 192 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
12400-282
Nennspannung (Use group B / CSA)
150 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dati di dimensionamento sec. UL 1059

Nennspannung (Use group B / UL 1059)
150 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A

Verpackungen

Verpackung
Box
VPE Länge
144 mm
VPE Breite
113 mm
VPE Höhe
65 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    DIN IEC 60512-2 Abschnitt 1 / 05.94
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA, Lebensdauer
  • Bewertung:
    vorhanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
