Propriétés
| Version | Alimentation, Alimentation à découpage, 24 V |
| Référence | 2838480000 |

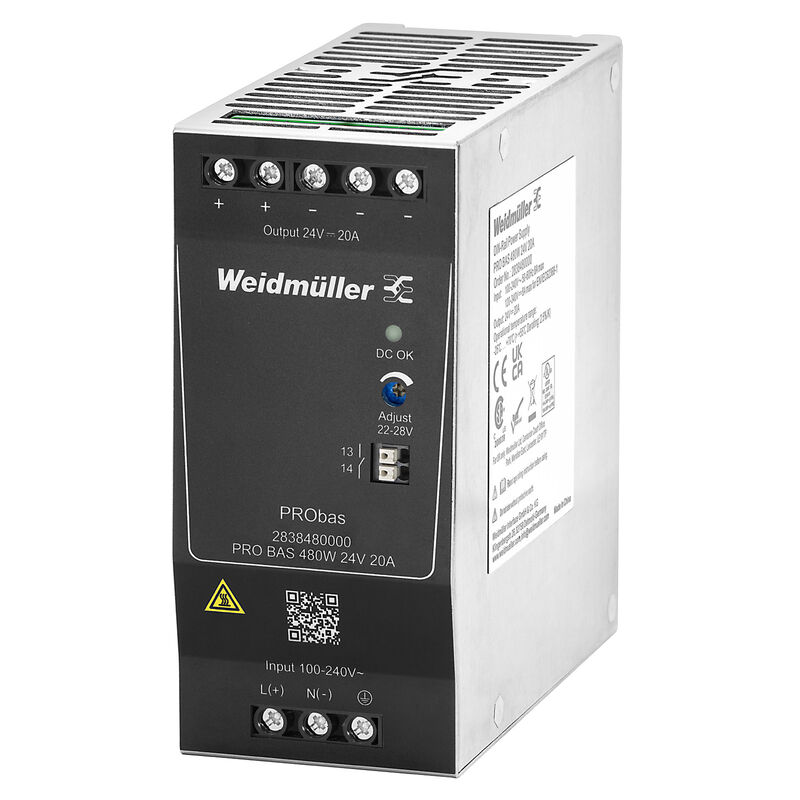

| Type | PRO BAS 480W 24V 20A |
| GTIN (EAN) | 4064675444176 |
| Qté. | 1 Pièce |
| Profondeur | 125 mm |
| Profondeur (pouces) | 4,921 inch |
| Hauteur | 130 mm |
| Hauteur (pouces) | 5,118 inch |
| Largeur | 59 mm |
| Largeur (pouces) | 2,323 inch |
| Poids net | 1 380 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -25 °C...70 °C |
| Humidité | humidité relative 5…95 %, sans condensation |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| Consommation de courant par rapport à la tension d'entrée |
|
| Courant à la mise sous tension | 20 A @ 230 V AC, 25 °C |
| Fusible amont recommandé |
Fusible 6 A / DI 16 A, car. B, disjoncteur de protection de circuit 6…8 A, Car. C, disjoncteur |
| Fusible d'entrée (interne) | Oui |
| Plage de fréquence AC | 45…65 Hz |

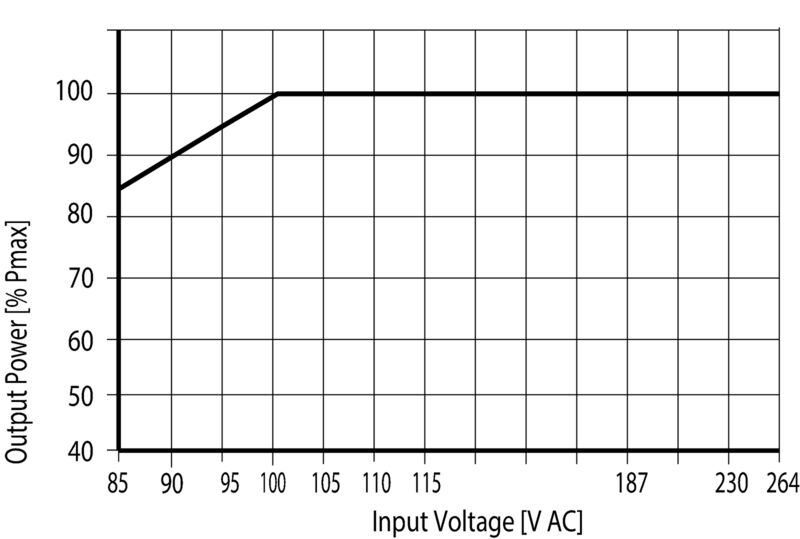

| Plage de tension d’entrée AC | 85...264 V AC (dérive thermique à 100 V AC) |

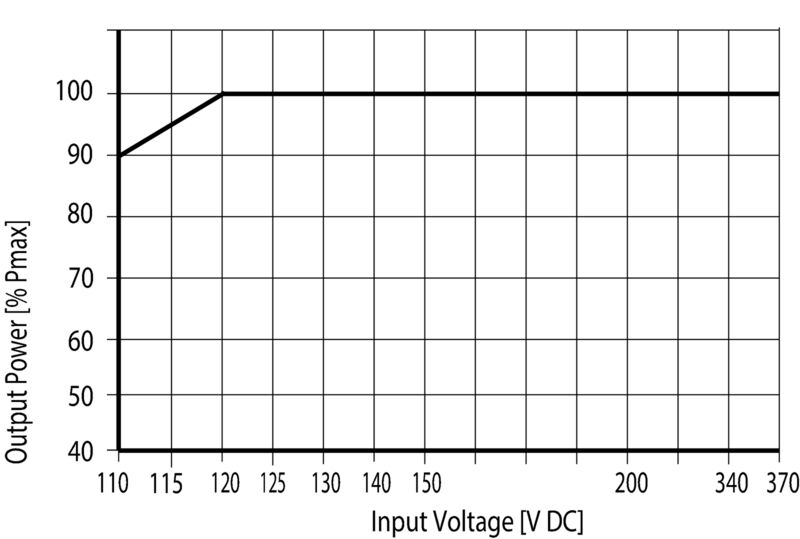

| Plage de tension d'entrée DC | 110...370 V DC (derating at <120 V DC) |
| Technique de raccordement | Raccordement vissé |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Tension d'entrée nominale | 110...240 V AC / 120...340 V DC |
| Charge capacitive | 5,5 mF |
| Courant de sortie continu @ UNominal |
20 A @ 55 °C

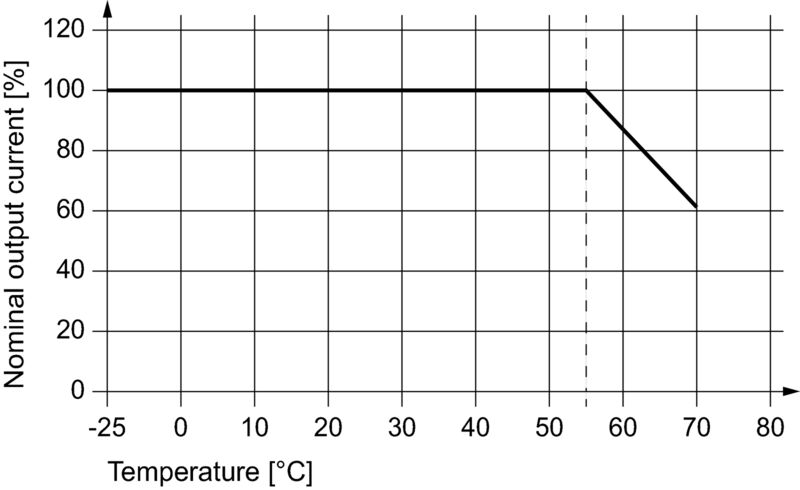

12.5 A @ 70°C |
| Courant de sortie nominal pour Unom | 20 A @ 55 °C |
| Ondulation résiduelle, appels de courant | ≤ 100 mVpp à charge totale |
| Possibilité de mise en parallèle | oui, max. 3 |
| Protection contre la tension inverse | Oui |
| Protection de surcharge | Oui |
| Puissance délivrée | 480 W |
| Technique de raccordement | Raccordement vissé |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Temps de pontage en cas de panne de secteur . |
|
| Tension de sortie nominale | 24 V DC |
| Tension de sortie, max. | 28 V |
| Tension de sortie, min. | 22 V |
| Courant de décharge à la terre, max. | 3,5 mA |
| Degré de protection | IP20 |
| Facteur de puissance (env.) | 0.95 @ 230 V AC, nominal load |
| Humidité | humidité relative 5…95 %, sans condensation |
| Indicateur de fonctionnement | LED verte |
| MTBF |
|
| Position de montage, conseils de montage | Horizontal sur rail profilé TS35. 50 mm d’espace libre au-dessus et en dessous pour la circ. d’air. Peuvent être montés côte à côte sans laisser d’espace intermédiaire. |
| Protection contre la surchauffe | Oui |
| Protection contre les courts-circuits | Oui |
| Puissance dissipée, charge nominale | 30 W |
| Puissance dissipée, à vide | 2 W |
| Rendement | 95% @ 230 V AC |
| Temps de maintien de la tension en cas de coupure AC à Inom | > 80 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Version du boîtier | Métal, résistant à la corrosion |
| Résistance aux chocs selon IEC 60068-2-27 | 30 g dans toutes les directions |
| Résistance aux vibrations selon IEC 60068-2-6 | 0,7 g selon la norme EN 50178 |
| Émission sonore conforme à la norme EN55032 | Classe B |
| Classe de protection | I, avec raccordement PE |
| Degré de pollution | 2 |
| Tension d'isolation entrée / sortie | 3,5 kV |
| Tension d'isolation entrée / terre | 0,5 kV |
| Tension d’isolation sortie / terre | 3,5 kV |
| Basse tension de protection |
IEC 61010-1
IEC 61010-2-201 |
| Equipement avec outils électroniques | Acc. to EN50178 |
| Transformateurs de sécurité pour alimentations à découpage | Selon EN 61558-2-16 |
| Couple de serrage max. | 0,6 Nm |
| Couple de serrage min. | 0,5 Nm |
| Lame de tournevis | 0,8 x 4,0 |
| Nombre de blocs de jonction | 3 pour L/N/PE |
| Section de raccordement du conducteur, AWG/kcmil , max. | 10 AWG |
| Section de raccordement du conducteur, AWG/kcmil , min. | 26 AWG |
| Section de raccordement du conducteur, flexible , max. | 6 mm² |
| Section de raccordement du conducteur, flexible , min. | 0,18 mm² |
| Section de raccordement du conducteur, rigide , max. | 6 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,18 mm² |
| Technique de raccordement | Raccordement vissé |
| Couple de serrage max. | 0,6 Nm |
| Couple de serrage min. | 0,5 Nm |
| Lame de tournevis | 0,8 x 4,0 |
| Nombre de blocs de jonction | 5 (+ + / - - -) |
| Section de raccordement du conducteur, AWG/kcmil , max. | 10 AWG |
| Section de raccordement du conducteur, AWG/kcmil , min. | 26 AWG |
| Section de raccordement du conducteur, flexible , max. | 6 mm² |
| Section de raccordement du conducteur, flexible , min. | 0,18 mm² |
| Section de raccordement du conducteur, rigide , max. | 6 mm² |
| Section de raccordement du conducteur, rigide , min. | 0,18 mm² |
| Technique de raccordement | Raccordement vissé |
| Charge de contact (fermeture) | max. 30 V DC / 1 A |
| Contact libre de potentiel | Oui |
| Indicateur de fonctionnement | LED verte |
| LED verte | Tension de fonctionnement OK |
| Tension de déclenchement, LED | Uout > 0.9 x Unominal min |
| Tension de déclenchement, relais | Uout > 0.9 x Unominal min |
| Agrément/Certificat/Document de conformité |
[PRO BAS CSA_UL 62368-1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306166)
[UKCA Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266443) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266444) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274701) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2838480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2838480000) |
| Documentation utilisateur | [Operating Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_266428) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Agréments |    |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E258476 |
