SAIL-M8BW-4L1.5V
SAIL-M8BW-4L1.5V
Disegno quotato
Angled socket
SAIL-M8BW-4L1.5V
Schema dei poli
Socket
SAIL-M8BW-4L1.5V
Schema elettrico

SAIL-M8BW-4L1.5V

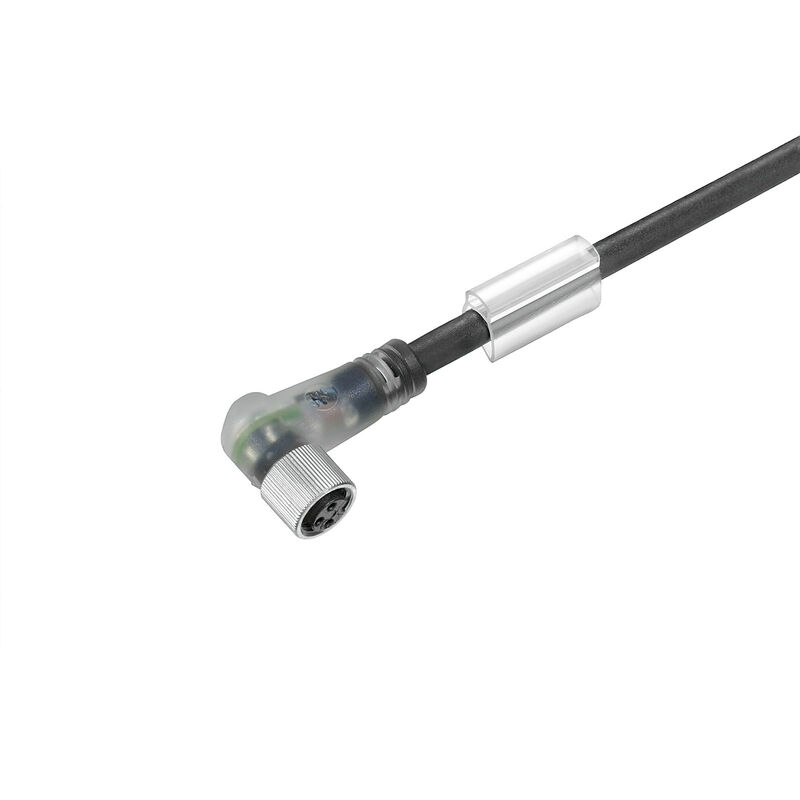

センサー/アクチュエータライン, コネクタ無しの終端, M8, 極数 : 4, 1.5 m, ソケット、アングル, シールド仕様: いいえ, LED: はい, シース材料: PVC, ハロゲン: はい

ID výrobku 1927360150
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
付属品 7 関連製品 6
承認 一般注文データ 寸法と重量 環境製品コンプライアンス Technische Daten Kabel Allgemeine Technische Daten 電気プロパティ Allgemeine Standards Normen プラグ、左 wtyki prawe 製品イメージ 分類

承認

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UL）
E307231

一般注文データ

Versione
センサー/アクチュエータライン, コネクタ無しの終端, M8, 極数 : 4, 1.5 m, ソケット、アングル, シールド仕様: いいえ, LED: はい, シース材料: PVC, ハロゲン: はい
N. d’ordine
1927360150
Tipo
SAIL-M8BW-4L1.5V
GTIN (EAN)
4032248575961
数量
1 items

寸法と重量

正味重量
53,68 g

環境製品コンプライアンス

Stato conformità RoHS
準拠 (免除あり)
Esenzione RoHS (se applicabile/nota)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Alogeni
Ja
Campo delle temperature, posa fissa
-30...80 °C
Campo delle temperature, posa mobile
-5...80 °C
Codifica a colori
braun
weiß
blau
schwarz
Colore della guaina
schwarz
Diametro esterno
4.8 mm ± 0.2 mm
Guaina secondo UL AWM Style
2464 (80 °C / 300 V)
Idoneità all'installazione con catene portacavi
Non
Irradiazione con legami trasversali
Non
Isolamento
PVC
Lunghezza cavo configurabile
Non
Lunghezza del cavo
1,5 m
Materiale della guaina
PVC
Numero di poli
4
Resistente alle perle di saldatura
Нет
Resistenza alla torsione
0 °/m
Resistenza alle scintille di saldatura
いいえ
Schermato
いいえ
Sezione del conduttore
0,25 mm²

Allgemeine Technische Daten

Cicli di inserimento
≥ 100
Codifica
A-codiert
Corrente nominale
4 A
Filettatura del collegamento
M8
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
Vissé
LED
Oui
Materiale anello filettato
Laiton, nickelé
Materiale base della custodia
PUR
ponticellato
Нет
Resistenza d'isolamento
108 Ω
Superficie dei contatti
金メッキ
Tensione nominale
24 V
Versione
ソケット、アングル
ハウジングの温度範囲
-25 - +85 °C
締付けトルク
M8：0.5～0.6Nm

電気プロパティ

Resistenza d'isolamento
108 Ω
Tensione nominale
24 V

Allgemeine Standards

Connettori a norma
IEC 61076-2-104
N° certificato (CSA)
200039-2372994
N° certificato (UL)
E307231

Normen

Connettori a norma
IEC 61076-2-104

プラグ、左

Stecker links
M8, IP69, メス型接点, 角度90°, プラスチック, LED, シールドなし

wtyki prawe

Plug right
Wolny koniec przewodu

製品イメージ

図表タイトル 06
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
