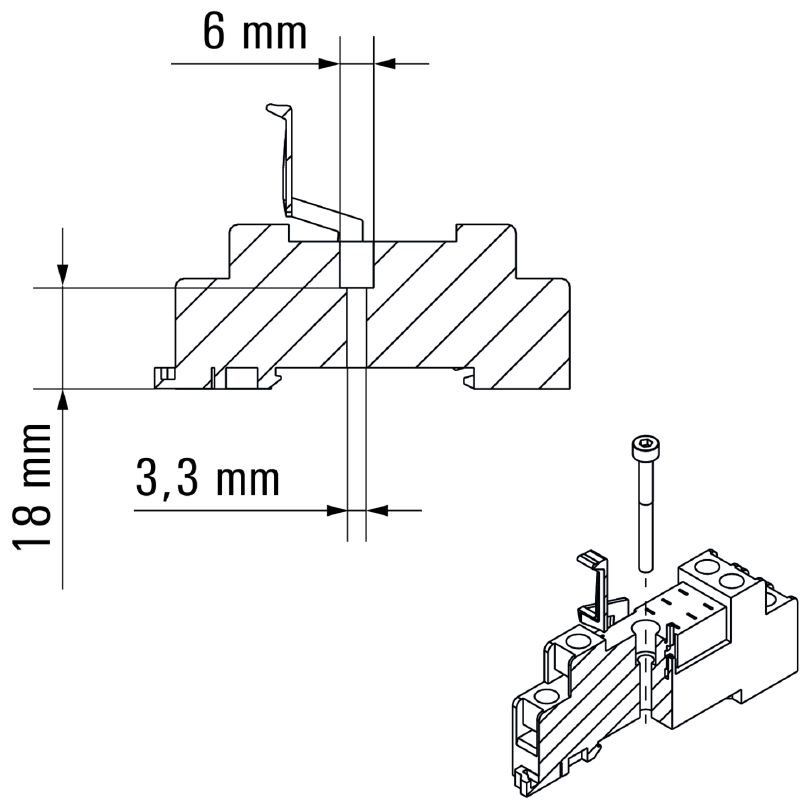

寸法図
SDI 2CO F ECO
寸法図

SDI 2CO F ECO

D-SERIES DRI, リレーソケット, 接点数: 2, CO接点, 持続電流: 8 A, ねじ接続

商品番号 7760056349
コンフィギュレータで開く
データシートのダウンロード Engineering support Product documentation
付属品 5 の付属品です 21 の対照製品 21 関連製品 8
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 負荷側 一般データ 絶縁協調 接続データ 重要なメモ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

バージョン
D-SERIES DRI, リレーソケット, 接点数: 2, CO接点, 持続電流: 8 A, ねじ接続
注文番号
7760056349
種別
SDI 2CO F ECO
GTIN (EAN)
6944169739965
数量
10 items

寸法と重量

深さ
29.2 mm
奥行き（インチ）
1.15 inch
高さ
73.3 mm
高さ（インチ）
2.886 inch
幅
15.8 mm
幅（インチ）
0.622 inch
正味重量
25 g

温度

保管温度
-40 °C...85 °C
周囲温度
-40 °C…70 °C
湿度
相対湿度35～85%、結露なし

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

負荷側

定格スイッチング電圧
300 V AC
持続電流
8 A
スイッチング電圧（AC）、最大
300 V
接点の種別
2 CO接点

一般データ

バージョン
フラット設計
取り付けレール
TS 35
色
黒色
UL94 可燃性等級コンポーネント
  • コンポーネント:
    ハウジング
  • UL94 可燃性等級:
    V-2
  • コンポーネント:
    取付け脚
  • UL94 可燃性等級:
    HB
  • コンポーネント:
    保持クリップ
  • UL94 可燃性等級:
    HB

絶縁協調

定格電圧
250 V
汚染度
2
サージ電圧カテゴリー
III
絶縁材グループ
IIIb
制御側 – 荷重側の空気パスおよびクリープパス
≥ 3 mm
制御側 – 負荷側の耐電圧
4 kVeff / 1分
隣接接点の耐電圧
2.5 kVeff / 1分
インパルス耐電圧
4.8 kV (1.2/50 µs)
保護度合い
IP20

接続データ

導体接続方法
ねじ接続
被覆剝き長さ、定格接続
8 mm
締付けトルク、最小.
0.5 Nm
締付けトルク、最大.
0.8 Nm
クランプ範囲、定格接続
1.5 mm²
クランプ範囲、最小
0.5 mm²
クランプ範囲、最大
2.5 mm²
導体断面、固定式、最小
0.5 mm²
導体断面、固定式、最大
2.5 mm²
配線接続断面、細径撚線、最小
0.5 mm²
導体接続断面積、細撚線、最大
2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
1.5 mm²
導体断面積、フェルール付き細撚線（DIN 46228-1）、最小
0.5 mm²
導体断面積、フェルール付き細撚線（DIN 46228-1）、最大
1.5 mm²
配線接続
M3分岐ケーブルラグ（絶縁）
刃寸法
サイズPH1

重要なメモ

製品情報
このソケットでは、渡り配線は使用できません。

このソケットでは、マーカーは使用できません。



分類

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
