Propriétés

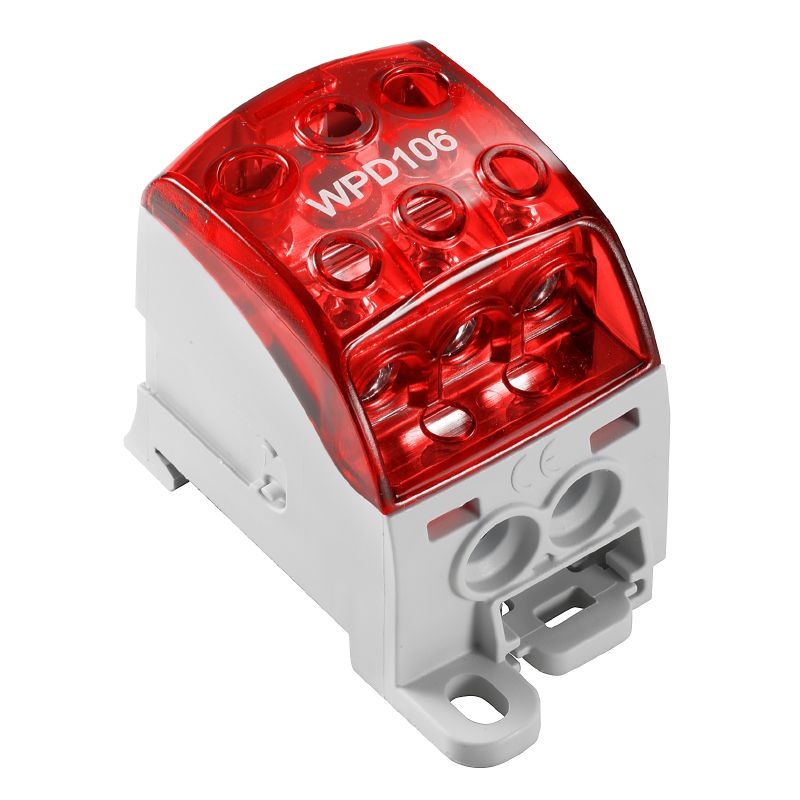

| Version | Blocs de jonction de distribution de potentiel, Raccordement vissé, Rouge, 70 mm², 215 A, 1000 V, Nombre de raccordements: 6, Nombre d'étages: 1 |
| Référence | 2725340000 |
| Type | WPD 106 1X70/2X25+3X16 RD |
| GTIN (EAN) | 4050118796544 |
| Qté. | 1 Pièce |
| Profondeur | 50,4 mm |
| Profondeur (pouces) | 1,984 inch |
| 74,5 mm | |
| Hauteur (pouces) | 2,933 inch |
| Largeur | 39,5 mm |
| Largeur (pouces) | 1,555 inch |
| Poids net | 200 g |
| Température de stockage | -25 °C...55 °C |
| Température ambiante | -5 °C…40 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Matériau | Wemid |
| Couleur | Rouge |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | CNEX16ATEX0005U |
| Certificat Nº (IECEX) | IECEXCNEX16.0005U |
| Tension max. (ATEX) | 880 V |
| Courant (ATEX) | 160 A |
| Section max. du conducteur (ATEX) | 50 mm² |
| Tension max. (IECEX) | 880 V |
| Courant (IECEX) | 160 A |
| Version | Raccordement vissé |
| Flasque de fermeture nécessaire | Non |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Oui |
| Rail |
Plaque de montage
TS 35 |
| Fonction N | Oui |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | fermé |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Nombre de raccordements | 6 |
| Plage de serrage, max. | 70 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 2/0 |
| Section de raccordement du conducteur, AWG, min. | AWG 16 |
| Section de raccordement du conducteur, rigide, max. | 70 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 50 mm² |
| Section de raccordement du conducteur, souple, max. | 0 mm² |
| Section de raccordement, semi-rigide, max. | 70 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| N° de certificat (cCSAus) | 70128467 |
| Nombre de pôles | 1 |
| Normes |
IEC 60947-7-1
UL 1059 |
| Rail |
Plaque de montage
TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 2/0 |
| Section de raccordement du conducteur, AWG, min. | AWG 16 |
| Section nominale | 70 mm² |
| Tension nominale | 1 000 V |
| Tension nominale AC | 1 000 V |
| Tension nominale DC | 1 500 V |
| Courant nominal | 215 A |
| Courant avec conducteur max. | 215 A |
| Normes |
IEC 60947-7-1
UL 1059 |
| Certificat Nº (cURus) | E60693 |
| Informations sur le produit | L'alvéole de test respecte la classe d'inflammabilité V-2 selon UL94. |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105796)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165235) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249780) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2725340000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2725340000) |
| Documentation utilisateur |
[DATA SHEET WPD 106](https://mdcop.weidmueller.com/mediadelivery/asset/900_89311)
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Agréments |       |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificat Nº (cURus) | E60693 |
