Propriétés

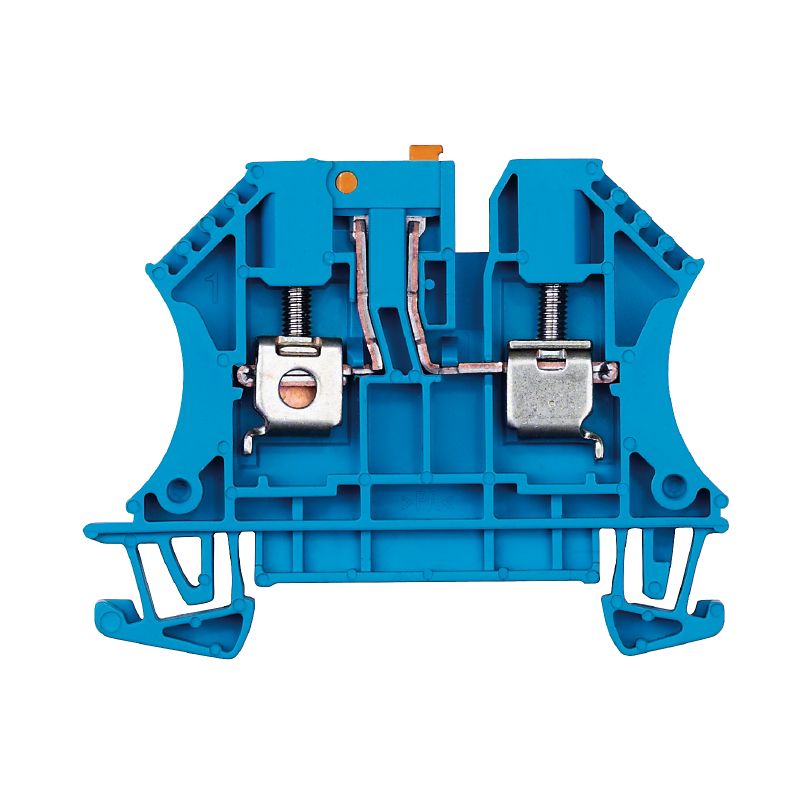

| Version | Bloc de jonction de test sectionnable, Raccordement vissé, bleu, 4 mm², 32 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35, V-0, Wemid |
| Référence | 7910220000 |
| Type | WTR 4 STB BL |
| GTIN (EAN) | 4008190576844 |
| Qté. | 50 Pièce |
| Profondeur | 48 mm |
| Profondeur (pouces) | 1,89 inch |
| Profondeur, y compris rail DIN | 49 mm |
| Hauteur | 60 mm |
| Hauteur (pouces) | 2,362 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 12,054 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | f92ee310-1e24-42d5-9b63-f4a42add4010 |
| Matériau | Wemid |
| Couleur | bleu |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO14ATEX1389U |
| Certificat Nº (IECEX) | IECEXUL14.0097U |
| Tension max. (ATEX) | 400 V |
| Courant (ATEX) | 25 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 400 V |
| Courant (IECEX) | 25 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| Identification EN 60079-7 | Ex ec II C Gc |
| Plaquette de marquage Ex 2014/34/EU | II 3 G |
| Version |
Raccordement vissé
Séparateur pour connecteur transversal enfichable libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Oui |
| Fonction PE | Non |
| Fonction PEN | Non |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Calibre selon 60 947-1 | A4 |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Cran de réglage du couple avec visseuse électrique du type DMS | 2 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 13 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,22 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Vis de serrage | M 3 |
| Certificat Nº (CSA) | 200039-1057876 |
| Courant gr. D (CSA) | 10 A |
| Section max. du conducteur (CSA) | 10 AWG |
| Section min. du conducteur (CSA) | 22 AWG |
| Tension Gr D (CSA) | 300 V |
| douille test intégrée | Oui |
| Sectionnement longitudinal | pivotant |
| Sectionnement transversal | sans |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section nominale | 4 mm² |
| Tension nominale | 500 V |
| Tension nominale DC | 500 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. B (UR) | 10 A |
| Taille du conducteur Câblage d'installation max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 22 AWG |
| Tension Gr D (UR) | 300 V |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_72403)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89260) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89261) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37417) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66601) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7910220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7910220000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=7910220000&norm=0) |
| Documentation utilisateur |
[Beipackzettel_WTR4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35521)
[NTI WTR 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_72410) [Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Agréments |            |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E60693 |
| Certificat Nº (cURusEX) | E184763 |
