Tulajdonságok
| Változat | Határérték-felügyelet |
| Rendelési szám | 8227350000 |
| Típus | MCZ SC 0-20MA |
| GTIN (EAN) | 4008190193799 |
| Qty. | 10 Darab |
| Mélység | 63,2 mm |
| Mélység (coll) | 2,488 inch |
| Szélesség | 6 mm |
| Szélesség (coll) | 0,236 inch |
| Hossz | 91 mm |
| Hossz, inch | 3,583 inch |
| Nettó tömeg | 28 g |
| Tárolási hőmérséklet | -25 °C...60 °C |
| Üzemi hőmérséklet | -20 °C...60 °C |
| Páratartalom üzemi hőmérsékleten | 0...95% (páralecsapódás nem megengedett ) |
| SIL az IEC 61508 szerint | Egyik sem |
| MTTF | 681 a |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
| Bemeneti ellenállás, áram | 50 Ω |
| Bemenő áram | 0,5...20 mA |
| Feszültségesés | 1 V |
| Határfrekvencia (-3 dB) | 100 Hz |
| Kimenetek száma | 2 |
| Galvanikus leválasztás |
Szigetelés nélkül
bemenet / kimenet / áramellátás között |
| Hőmérséklet együttható |
± 250 ppm/K
350 ppm/K |
| Konfiguráció | Potenciométer |
| Lépés válaszideje |
<250 µs (kapcsolási küszöb a max. bemeneti jel 90%-ánál; RI ≤ 1 kΩ) |
| Potenciálbetáplálás | 24 V DC ± 20 % |
| Sín | TS 35 |
| Védelmi osztály | IP20 |
| Áramfelvétel | 15 mA |
| EMC szabványok |
EN 55011
EN 61000-6 |
| Galvanikus leválasztás |
Szigetelés nélkül
bemenet / kimenet / áramellátás között |
| Csatlakozás típusa |
Felső csatlakozás
Csavaros csatlakozás |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Approval/Certificate/Document of Conformity | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35678) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55022) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8227350000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8227350000) |
| User Documentation | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35659) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
| ETIM 8.0 | EC002654 |
| ETIM 9.0 | EC002654 |
| ECLASS 9.0 | 27-21-01-22 |
| ECLASS 9,1 | 27-21-01-22 |
| ECLASS 10.0 | 27-21-01-22 |
| ECLASS 11.0 | 27-21-01-22 |
| ECLASS 12.0 | 27-21-01-22 |
| ECLASS 13.0 | 27-21-01-22 |
| ECLASS 14.0 | 27-21-01-22 |
| Hosszspecifikáció |
Kioldó erősítő 0...20 mA szabványos jelek felügyeletéhez két kapcsolókimenettel Méretek: H/Sz/M 91/ 6/ 63,2 mm Bemenet 0,5...20 mA Típus MCZ SC 0-20MA |
| Rövid specifikáció |

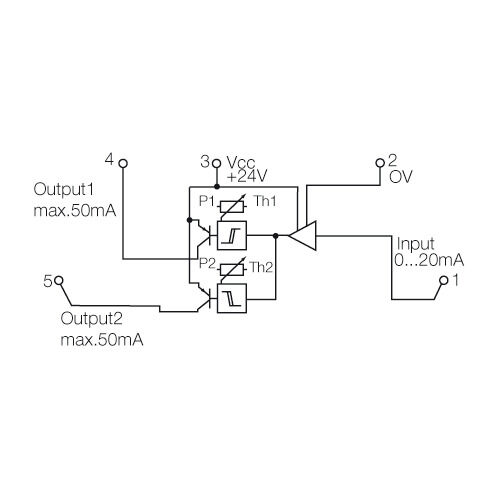

Kioldó erősítő 0...20 mA szabványos jelek felügyeletéhez két kapcsolókimenettel 6 mm széles kioldó erősítő 0...20 mA szabványos analóg jelekhez két PNP-tranzisztor kapcsolókimenettel a felső és alsó határértékek felügyeletére (potenciométerrel állítható). |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E141197 |
