Tulajdonságok
| Rendelési szám | 2716690000 |

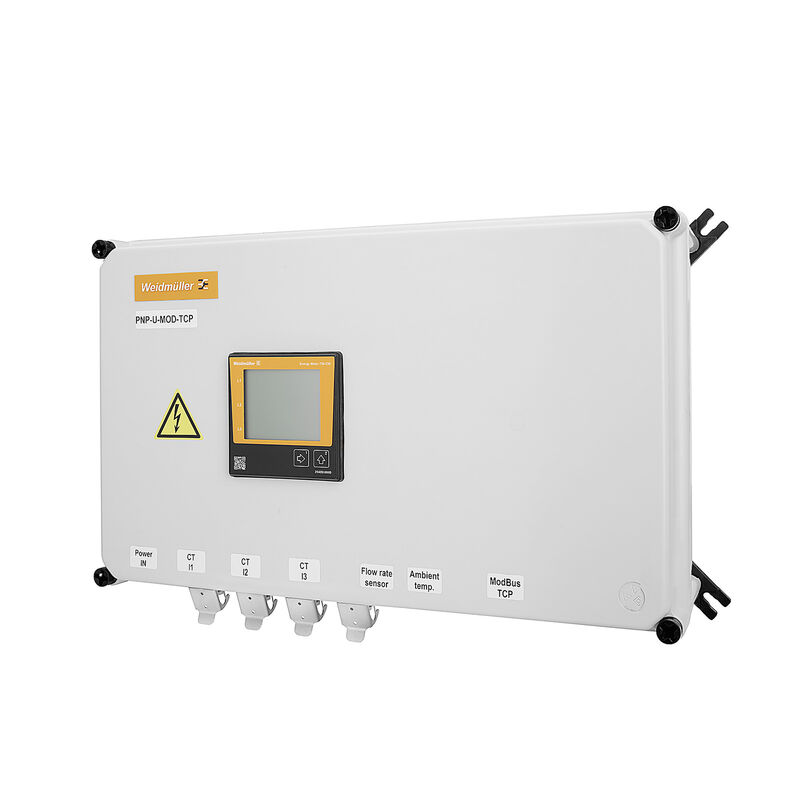

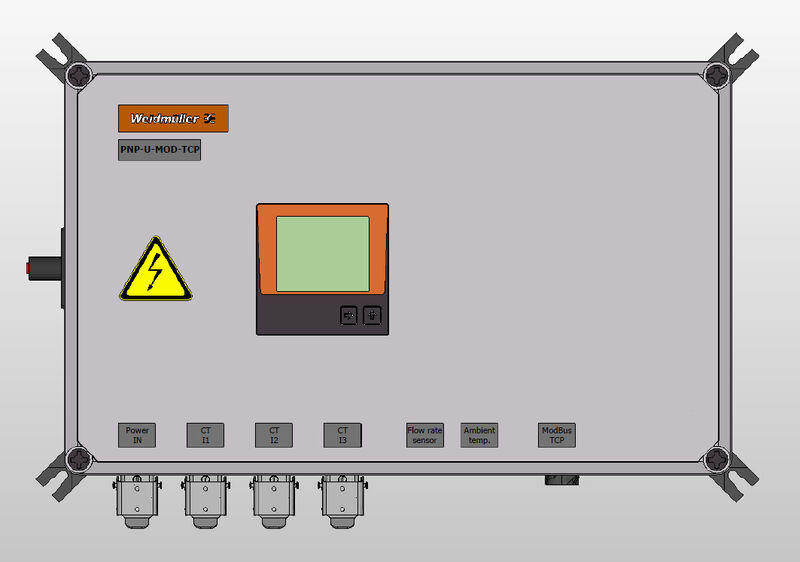

| Típus | PNP-U-MOD-TCP |
| EAN | 4064675002567 |
| Qty. | 1 Darab |
| Mélység | 225 mm |
| Mélység (coll) | 8,858 inch |
| Magasság | 340 mm |
| Magasság (coll) | 13,386 inch |
| Szélesség | 550 mm |
| Szélesség (coll) | 21,654 inch |
| Nettó tömeg | 999 g |
| Tárolási hőmérséklet | -25 °C...70 °C |
| Páratartalom tárolási hőmérsékleten | 0...90% (páralecsapódás nem megengedett ) |
| Ambient temperature | -10 °C...45 °C |
| Páratartalom | 0…75% RH (környezeti hőmérsékleten) |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 Lead monoxide (lead oxide) 1317-36-8 |
| SCIP | ba103bb9-1f96-4ea8-9781-3f6260ebf16f |
| Névleges áram | 1 A/5 A áramváltóval |
| Interfész |
Ethernet 10/100 Base-TX (RJ-45 aljzat)
Web server/e-mail |
| Protokoll |
TCP/IP
DHCP Client (BootP) Modbus/TCP (Port 502) ICMP (Ping) NTP Modbus RTU over Ethernet (Port 8000) FTP SNMP |
| Temperature input | Igen |
| Alkalmazások | Tápfeszültség és áramlás mérése |
| Felhasználás | Plug & Play |
| Felszerelés típusa | Falra szerelés; csatlakozási oldal fekvő |
| Levegőnyomás (üzemeltetés) | ≥ 795 hPa (magasság ≤ 2000 m) DIN EN 61131-2 szerint |
| Névleges áram | 1 A/5 A áramváltóval |
| Szennyezés súlyossága | 4 |
| Védelmi osztály | IP54 |
| Szabványok | IEC 61439-2 |
| Méréstartomány, feszültség L-L, AC (átalakító nélkül) | 480 V |
| Túlfeszültség kategória | II |
| Potenciálbetáplálás | 230 V |
| Szennyezés súlyossága | 4 |
| Túlfeszültség kategória | II |
| Termékinformáció |

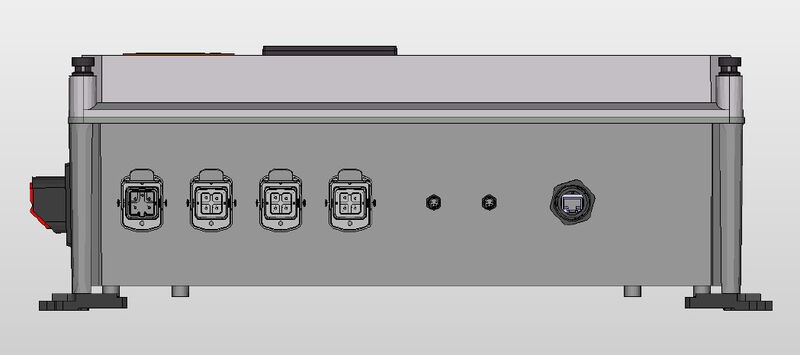

Áramlásmérés A PNP-63-MOD-TCP és a PNP-U-MOD-TCP termékek külső áramlásérzékelővel működnek. Az érzékelő jelvezetéke egy SAI-csatlakozón keresztül kapcsolódik a mérőberendezéshez. Hőmérsékletmérés A környezeti hőmérsékletet egy külső hőmérséklet-érzékelő rögzíti. Az érzékelő jelvezetéke egy SAI-csatlakozón keresztül kapcsolódik a mérőberendezéshez. Áramfogyasztás mérése A PNP-16-MOD-TCP, a PNP-32-MOD-TCP és a PNP-63-MOD-TCP termékeket beépített áramátalakítóval szerelték fel. A tápvezeték a CEE-csatlakozókon keresztül jut a mérőberendezésbe, majd onnan a gépbe vagy a telepre. A PNP-U-MOD-TCP termék külső áramlásérzékelővel működik. Az áramátalakító jelvezetékei HDC-csatlakozókon keresztül kapcsolódnak a mérőberendezéshez. Kommunikáció A mért értékeket a mérőberendezés az adatkábelen keresztül juttatja a hálózatba. A mért értékek a csatlakoztatott számítógépen valós időben jeleníthetők meg. |
| Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253851) |
| User Documentation |
[Operation manual for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164512)
[Quick guide for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164513) [Quick installation guide PnP-Box- series](https://mdcop.weidmueller.com/mediadelivery/asset/900_184595) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9,1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
