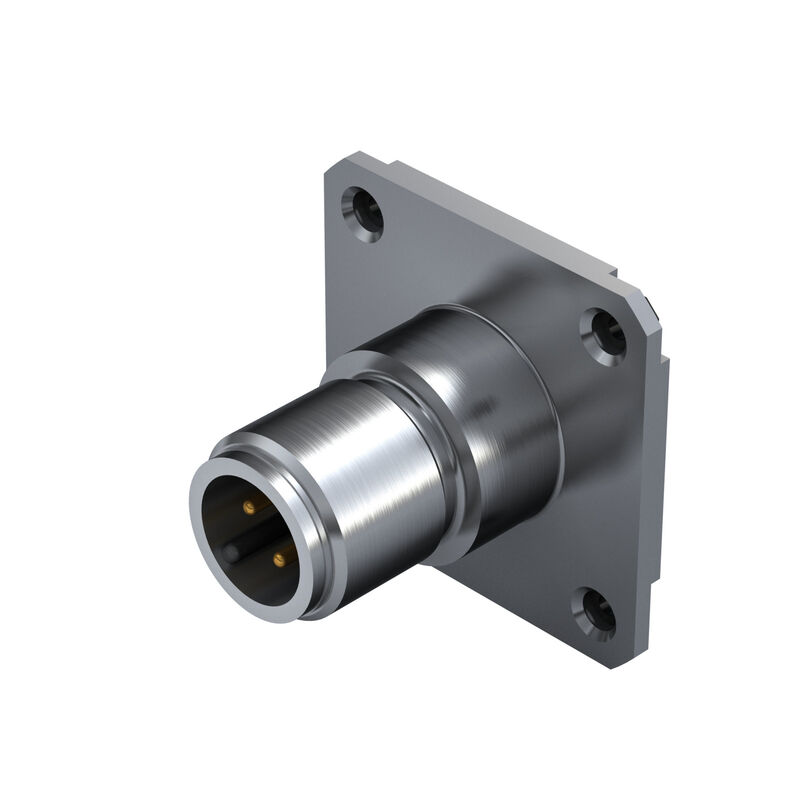

SAIE-M12S-4A-FV-26-LK
SAIE-M12S-4A-FV-26-LK

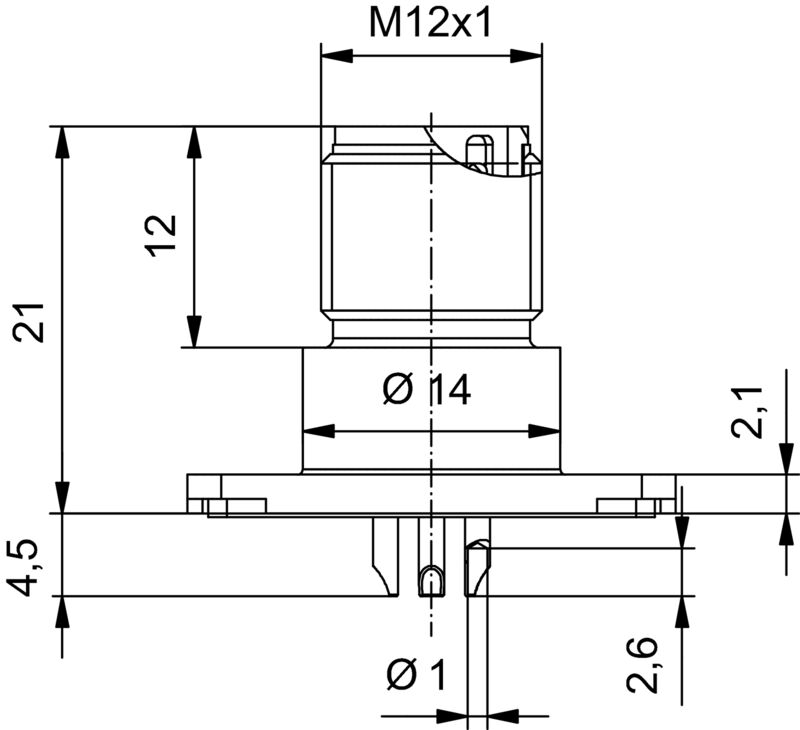

Rozměrový výkres
SAIE-M12S-4A-FV-26-LK
Schéma pólů
M12 = A-coded
SAIE-M12S-4A-FV-26-LK

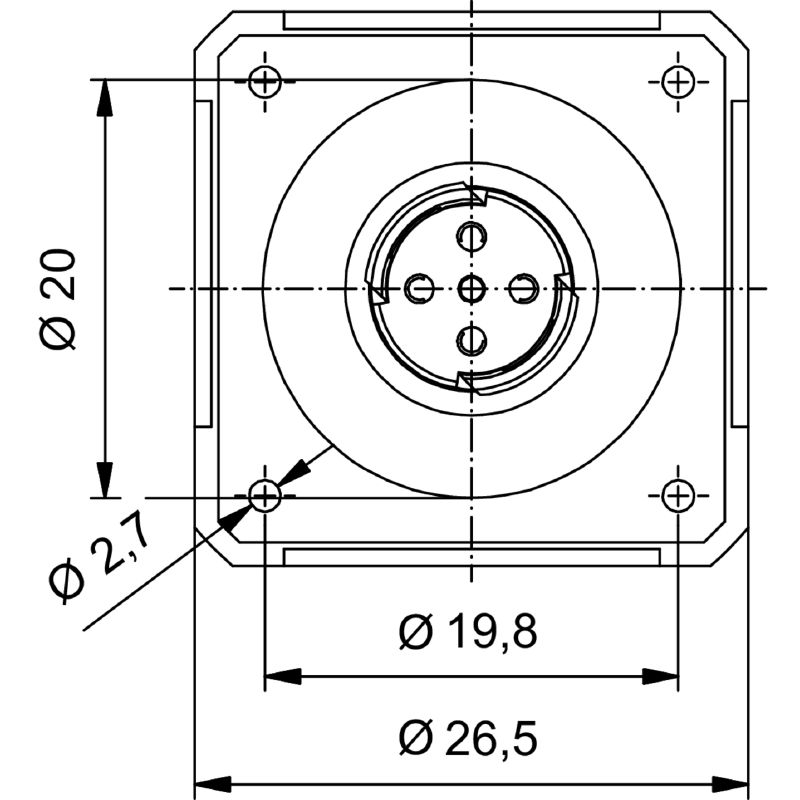

Výřez instalace

SAIE-M12S-4A-FV-26-LK

Conector de instalación, M12, Rosca de montaje: , Número de polos: 4, Longitud de cable/conductor:

ID výrobku 2424340000
Stáhnout datový list Technická podpora
Příbuzné výrobky 5
Approvals Datos generales para pedido Rozměry a hmotnosti Conformidad medioambiental del producto Technické údaje o zásuvném konektoru DPS General Info Materialdata Systémové parametry Besorolások

Approvals

ROHS
Conform

Datos generales para pedido

Verze
Conector de instalación, M12, Rosca de montaje: , Número de polos: 4, Longitud de cable/conductor:
Číslo objednávky
2424340000
Typ
SAIE-M12S-4A-FV-26-LK
GTIN (EAN)
4050118432220
Množství
10 ks

Rozměry a hmotnosti

Čistá hmotnost
20 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technické údaje o zásuvném konektoru DPS

Kódování
A-kódování
Povrch krytu
poniklované
Počet pólů
4
Připojení stínění
Ne
Skříně
M12 konektor samec
Typ montáže
Přední montáž
Jmenovité napětí
250 V
Jmenovité napětí
250 V (4 pôles) / 60 V (5 pôles)
Jmenovitý proud
4 A
Jmenovitý proud
4 A
Rozsah teplot
-30…80 °C
Stupeň krytí
IP67
Povrch kontaktu
Au (zlato)
Hlavní materiál krytu
CuZn
poniklované
Připojovací závit
M12
Utahovací moment
M12: 0,8 Nm
Odpor izolace
100 MΩ
Závažnost znečištění
3 (2 vně utěsněného prostoru)
Steckzyklen
≥ 100
Material de contacto
Aleación de Cu
Lock nut material
Nikkelezett CuZn
플랜지 장착 하우징 재질
Nickel-plated CuZn

General Info

Polzahl
4
Hlavní materiál krytu
CuZn
poniklované
Připojovací závit
M12
Materiál kontaktu
Slitina
Povrch kontaktu
Au (zlato)
Вид монтажа
Фронтальный монтаж
Skyddsklass
IP67
Cykly zapojování
≥ 100

Materialdata

Materiál kontaktu
Slitina
Povrch kontaktu
Au (zlato)

Systémové parametry

Cykly zapojování
≥ 100
Množství řady kolíků
1
Odpor izolace
100 MΩ
Počet pólů
4
Stupeň krytí
IP67

Besorolások

ETIM 8.0
EC003569
ETIM 9.0
EC003569
ETIM 10.0
EC003569
ECLASS 14.0
27-44-01-09
ECLASS 15.0
27-44-01-09
