SAIL-M12GM12W-4-2.0UGE
SAIL-M12GM12W-4-2.0UGE
상세 도면
Male, straight
SAIL-M12GM12W-4-2.0UGE
寸法図
Angled socket
SAIL-M12GM12W-4-2.0UGE
極スキーム
M12 = A-coded
SAIL-M12GM12W-4-2.0UGE
極スキーム
M12 = A-coded
SAIL-M12GM12W-4-2.0UGE
配線図

SAIL-M12GM12W-4-2.0UGE

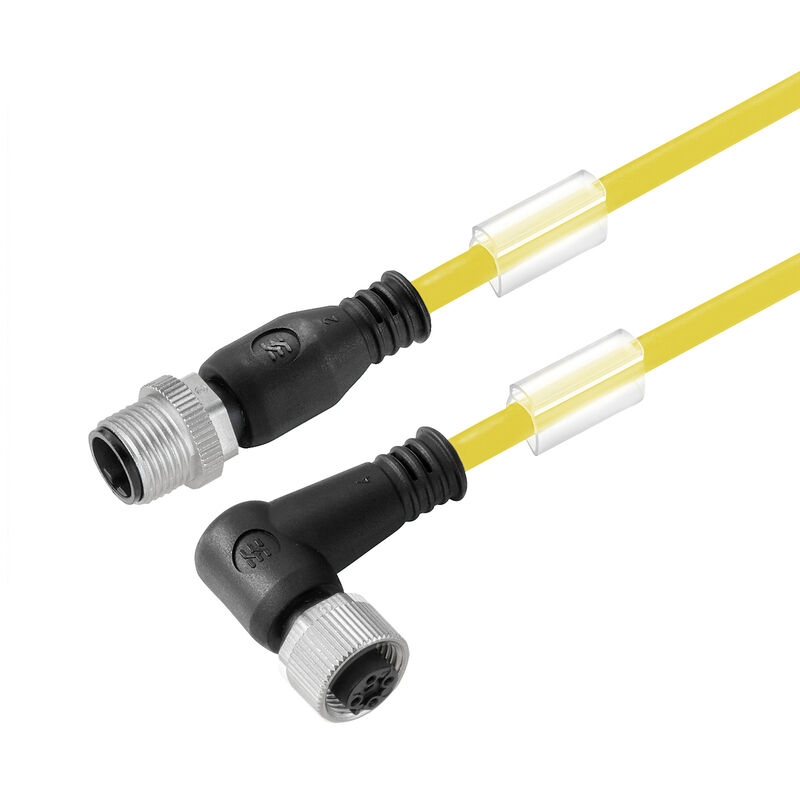

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 4, 2 m, ピン、ストレート – ソケット、90度, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 1093070200
データシートのダウンロード 製品ダウンロード エンジニアリング・サポート
付属品 7 関連製品 5
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 一般基準 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 4, 2 m, ピン、ストレート – ソケット、90度, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
注文番号
1093070200
種別
SAIL-M12GM12W-4-2.0UGE
GTIN (EAN)
4032248894093
数量
1 items

寸法と重量

正味重量
79.2 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Acceleration
5 m/s²
Bending cycles
5 Mio
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x ケーブル直径
Bending radius, min., stationary
5 x ケーブル直径
Codage couleur
茶色
白色
青色
黒色
Core cross-section
0.34 mm²
Długość skręcania
1 m
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Halogen
いいえ
Insulation
PP
Longitud del conductor configurable
はい
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Outside diameter
4.7 mm ± 0.2 mm
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
Resistencia a chispas de soldadura
いいえ
Resistente a hidrólisis y microbios
はい
Reticulado por radiación
いいえ
Résistance à la torsion
360 °/m
Shielded
いいえ
Sin LABS
はい
Suitable for cable carriers
はい
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Velocidad
5 m/s
Количество контактов
4
ケーブル長
2 m
シースカラー
黄色
耐油性
IEC 60811:404に準拠
용접 비드 내성
いいえ

一般的な技術データ

LED
いいえ
コーディング
A-coded
ジャンパー
該当なし
スレッドリング材質
真鍮、ニッケルメッキ
ハウジングの温度範囲
-25 - +85 °C
ハウジング主要材質
PUR
バージョン
ピン、ストレート – ソケット、90度
プラギング回数
≥ 100
保護度合い
IP67
IP68
完全取付け時
IP65
IP66
公称電圧
250 V
公称電流
4 A
接続スレッド
M12/M12
接触表面
金メッキ
汚染度
3
準拠した耐衝撃および防振
セクションB
絶縁抵抗
108 Ω
締付けトルク
M12：0.8 ～ 1.2 Nm

電気プロパティ

公称電圧
250 V
絶縁抵抗
108 Ω

一般基準

コネクタ規格
IEC 61076-2-101

標準

コネクタ規格
IEC 61076-2-101
準拠した耐衝撃および防振
セクションB

プラグ、左

左プラグ
M12, A コード化, IP69, オス型接点, 直線, プラスチック, シールドなし

プラグ、右

プラグ右
M12, A コード化, IP69, メス型接点, 角度90°, プラスチック, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
