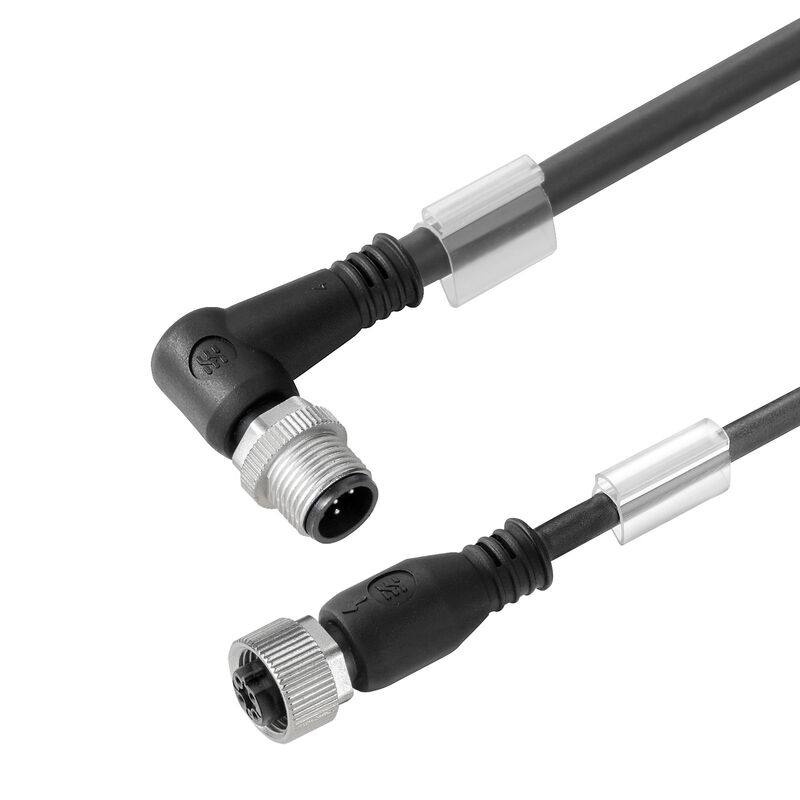

SAIL-M12WM12G-4B-1.5U

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 4, 1.5 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1057880150

Tulajdonságok

Általános rendelési adatok

Verzió	Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M12, Pólusok száma : 4, 1.5 m, tű (papa), hajlított - hüvely (mama), egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám	1057880150
Típus	SAIL-M12WM12G-4B-1.5U
EAN	4032248798506
Qty.	1 Darab

Méretek és tömegek

Nettó tömeg

74 g

Termékek környezetvédelmi megfelelősége

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel

Köpeny színe	fekete
Terméktípus	Érzékelő/beavatkozó vezeték

Kábel műszaki adatai

A következő kábeltartókhoz:	Igen
Csavarás hossza	1 m
Csavarási ellenállás	360 °/m
Gyorsulás	5 m/s²
Hajlítási ciklusok	12 millió
Hajlítási ciklusok csavart	> 5 Mio.
Hajlítási sugár, min., mozgó	10 x kábelátmérő
Hajlítási sugár, min., álló	5 x kábelátmérő
Halogén	Nem
Hegesztési szikrákkal szembeni ellenállás	Nem
Hegesztésnek ellenálló	Nem
Hidrolízis és mikróba-ellenálló	Igen
Keresztkötéses irradiáció	Nem
Konfigurálható kábelhossz	Igen
Kábelhossz	1,5 m
Köpeny anyaga	PUR
Köpeny színe	fekete
Külső bevonat az UL AWM stílusnak megfelelően	20549 (80 °C / 300 V)
LABS-mentes	Igen
Lángterjedéssel szembeni ellenállás	In accordance with UL1581 UL / CUL FT2 in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás	in accordance with IEC 60811:404
Outside diameter	4.7 mm ± 0.2 mm
Pólusok száma	4
Sebesség	5 m/s
Szigetelés	PP
Színkód gyűrű	Barna Fehér Kék Fekete
Temperature range, moving	-25...80 °C
Temperature range, stationary	-40...80 °C
árnyékolt	Nem
Ér, az UL AWM stílusnak megfelelően	10493 (80 °C / 300 V)
Érkeresztmetszet	0,34 mm²

Általános műszaki adatok

AF mérete	12 mm
Csatlakozási menet	M12 / M12
Dugaszolási ciklusok	≥ 100
Ház fő anyaga	PUR
Ház hőmérsékleti tartománya	-25…+85 °C
Kódolás	B kódolású
LED	Nem
Meghúzási nyomaték	M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga	Cink présöntvény
Névleges feszültség	250 V
Névleges áram	4 A
Shock and vibration proof according to	B fejezet
Szennyezés súlyossága	3
Szigetelés erőssége	10⁸ Ω
Változat	tű (papa), hajlított - hüvely (mama), egyenes
Védelmi osztály	IP65 IP66 IP67 IP68 IP69 becsavart állapotban
áthidalt	Nem
Érintkező felület	Aranyozott

Villamos tulajdonságok

Névleges feszültség	250 V
Szigetelés erőssége	10⁸ Ω

Általános szabványok

Csatlakozó, standard	IEC 61076-2-101
Tanúsítvány száma (cULus)	E307231

Szabványok

Csatlakozó, standard	IEC 61076-2-101
Shock and vibration proof according to	B fejezet

Dugó, bal

Csatlakozó, bal

M12, B kódolású, IP69, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb	M12, B-coded, IP69, female contact, straight, Plastic, unshielded
Dugaszolási ciklusok	≥ 100
Ház fő anyaga	PUR
Érintkező anyaga, aljzat	CuZn35PB2
Érintkező anyaga, tüske	CuZn35PB2
Érintkező felület	Aranyozott

Képek a termékekről

Illusztráció címe 05	Póluskiosztás
Kép alcím-05	Male
Illusztráció címe 06	Póluskiosztás
Kép alcím-06	Socket
Illusztráció címe 07	Kapcsolási rajz
Illusztráció címe 08	Az ideális szerszám: Screwty ^{® nyomaték funkcióval}
Kép alcím-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Letöltések

Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293541)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1057880150)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1057880150&norm=0)
Product Change Notification	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Besorolások

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9,1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11

Tanúsítványok

Jóváhagyások	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cULus)	E307231
