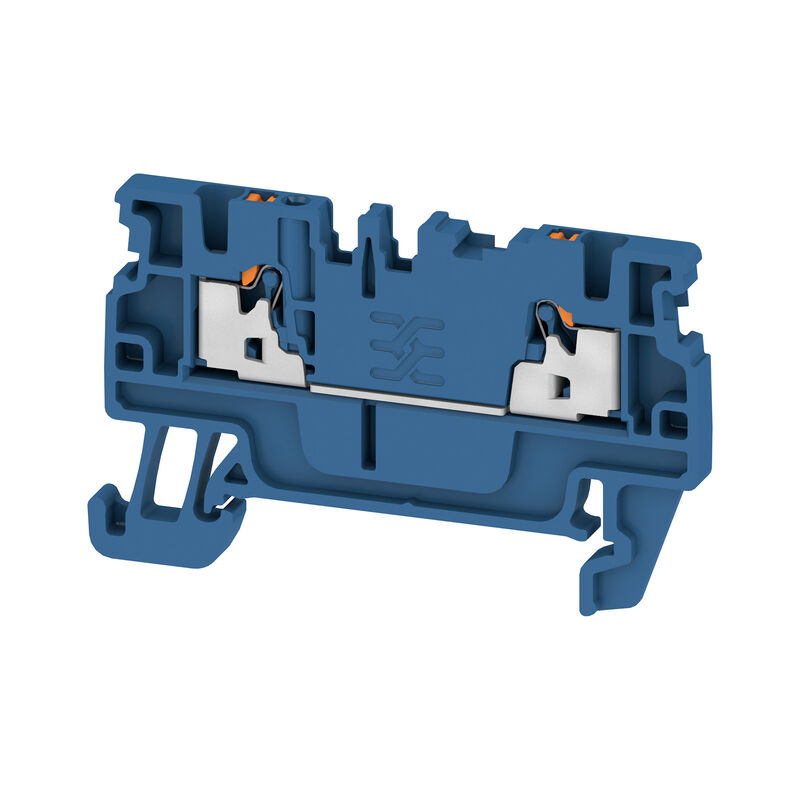

Morsetto passante, PUSH IN, 1.5 mm², 500 V, 17.5 A, Blu scuro

N. articolo 2508180000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 56 Prodotti correlati 33
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni
