Caratteristiche

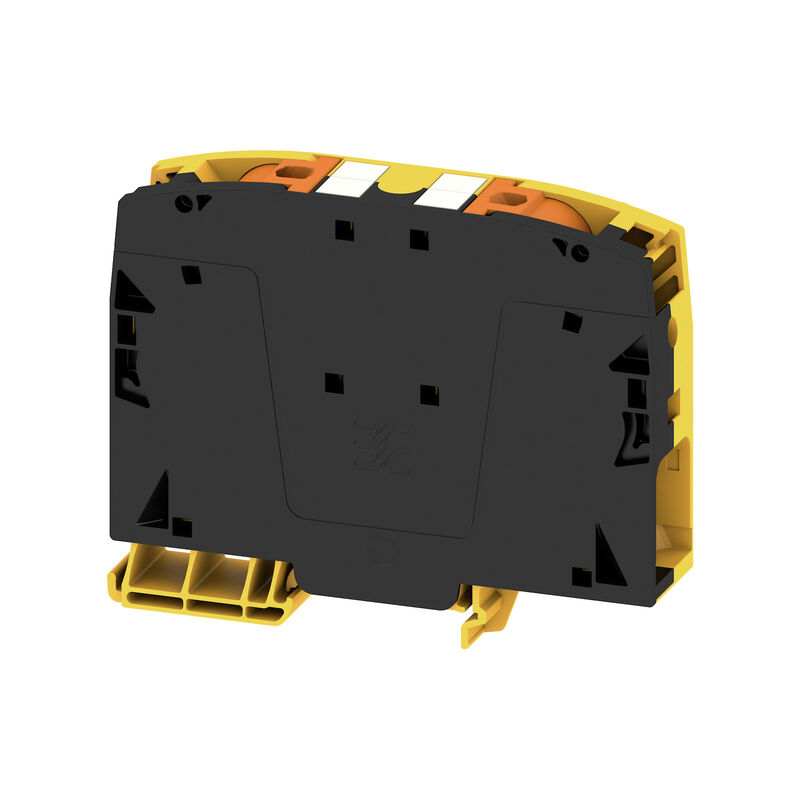

| Versione | Morsetto passante, PUSH IN, 50 mm², 1000 V, 150 A, nero/giallo |
| N. d’ordine | 2742100000 |
| Tipo | A2C 50/70 FE DL |
| GTIN (EAN) | 4064675002390 |
| CPZ | 5 Pezzo |
| Profondità | 80,5 mm |
| Profondità (pollici) | 3,169 inch |
| Posizione verticale | 101,5 mm |
| Altezza (pollici) | 3,996 inch |
| Larghezza | 20 mm |
| Larghezza (pollici) | 0,787 inch |
| Peso netto | 129,1 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero/giallo |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | TUEV16ATEX7909U |
| N° certificato (IECEX) | IECEXTUR16.0036U |
| Sezione cavo max (ATEX) | 70 mm² |
| Sezione cavo max (IECEX) | 70 mm² |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | Sì |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | chiuso |
| Tipo di fissaggio | innestabile |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | PUSH IN |
| Campo di sezioni, max. | 70 mm² |
| Campo di sezioni, min. | 10 mm² |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 30 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 10 mm² |
| Sezione di collegamento cavo, flessibile, max. | 70 mm² |
| Sezione di collegamento cavo, flessibile, min. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 10 mm² |
| Sezione di collegamento, semirigida, max. | 70 mm² |
| Sezione di collegamento, semirigida, min. | 10 mm² |
| Tipo di collegamento | PUSH IN |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di dimensionamento | 50 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Corrente nominale | 150 A |
| Corrente con conduttore max. | 150 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,21 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 4,8 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153785) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206049) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2742100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2742100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2742100000&norm=0) |
| Documentazione utente | [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |       |
| ROHS | Conforme |
Accessori
-
-
-
-
-
-
N. articolo:2663440000Confezione:5 Pezzo
Collegamento supplementare (Morsetto), 10 mm², Numero di collegamenti: 2
-
N. articolo:2663430000Confezione:5 Pezzo
Collegamento supplementare (Morsetto), 10 mm², Numero di collegamenti: 2
-
N. articolo:2663420000Confezione:5 Pezzo
Collegamento supplementare (Morsetto), 10 mm², Numero di collegamenti: 2
-
N. articolo:2663450000Confezione:5 Pezzo
Collegamento supplementare (Morsetto), 10 mm², Numero di collegamenti: 2
-
N. articolo:2749610000Confezione:1 Pezzo
Utensile di montaggio, Larghezza della lama (B): 3.5 mm, Lunghezza della lama: 100 mm, Spessore della lama (A): 0.6 mm
-
N. articolo:2635600000Confezione:40 Pezzo
Terminal marker, 23.5 x 12 mm, Passo in mm (P): 12.00 giallo
-
N. articolo:0310000000Confezione:20 Pezzo
Connettore per circuito stampato, Accessori, Spina di prova, rosso, Numero di poli: 1
-
N. articolo:1991890000Confezione:50 Pezzo
Adattatore di prova (Morsetto), 1.5 mm², 250 V, 0.2 A
-
N. articolo:2663400000Confezione:10 Pezzo
Collegamento trasversale (Morsetto), innestato, arancione, 150 A, Numero di poli: 2, Passo in mm (P): 20.00, Isolato: Sì, Larghezza: 38.13 mm
-
N. articolo:2749380000Confezione:1 Pezzo
Cacciavite, Larghezza della lama (B): 5.5 mm, Lunghezza della lama: 150 mm, Spessore della lama (A): 1 mm
