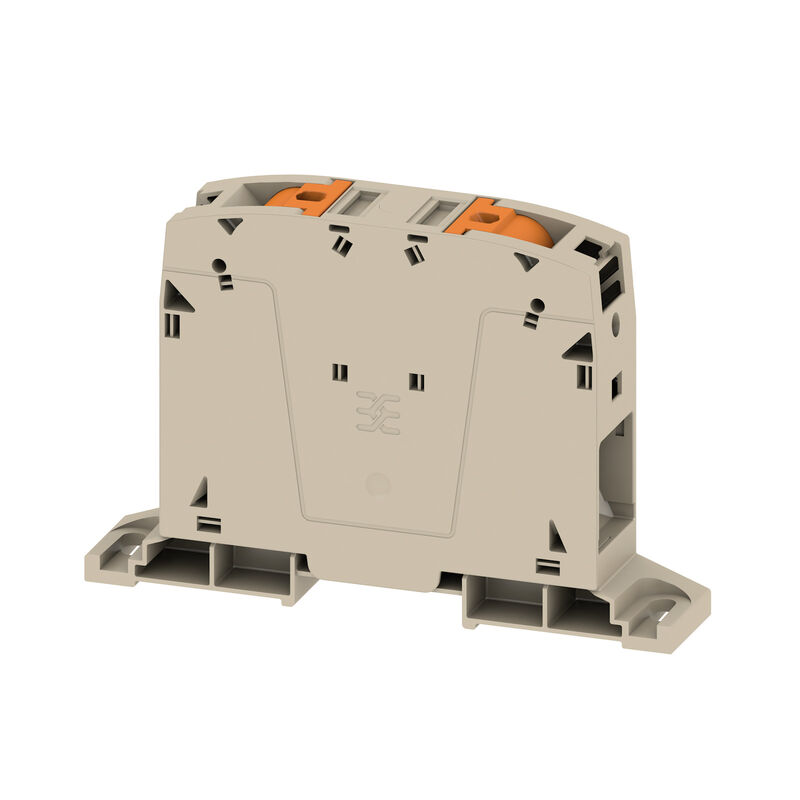

Morsetto passante, PUSH IN, 95 mm², 1000 V, 232 A, Beige scuro

N. articolo 2694150000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 11 Prodotti correlati 17
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Morsetto passante, PUSH IN, 95 mm², 1000 V, 232 A, Beige scuro
N. d’ordine
2694150000
Tipo
A2C 95/120-DM
GTIN (EAN)
4064675007081
CPZ
5  Pezzo

Dimensioni e pesi

Profondità
90  mm
Profondità (pollici)
3,543  inch
Posizione verticale
133,5  mm
Altezza (pollici)
5,256  inch
Larghezza
25  mm
Larghezza (pollici)
0,984  inch
Peso netto
180  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60  °C
Temperatura d'esercizio continuo, max.
130  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
TUEV16ATEX7909U
N° certificato (IECEX)
IECEXTUR16.0036U
Tensione max. (ATEX)
1100 V
Corrente (ATEX)
211 A
Sezione cavo max (ATEX)
120 mm²
Tensione max. (IECEX)
1100 V
Corrente (IECEX)
211 A
Sezione cavo max (IECEX)
120 mm²

Dati caratteristici del sistema

Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Guida equipaggiata
Piastra di montaggio
Funzione PEN
No

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Lati aperti
chiuso
Tipo di fissaggio
TS 35
Tipo di montaggio
innestabile
Montaggio diretto

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
120  mm²
Campo di sezioni, min.
25  mm²
Dimensione lama
1,0 x 5,5 mm
Direzione di collegamento
laterale
Lunghezza di spellatura
40  mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 3/0
Sezione di collegamento cavo AWG, min.
AWG 4
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
95  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
25  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
95  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
25  mm²
Sezione di collegamento cavo, flessibile, max.
120  mm²
Sezione di collegamento cavo, flessibile, min.
25  mm²
Sezione di collegamento cavo, nucleo rigido, max.
120  mm²
Sezione di collegamento cavo, nucleo rigido, min.
25  mm²
Sezione di collegamento, flessibile, min.
25  mm²
Sezione di collegamento, semirigida, max.
120  mm²
Sezione di collegamento, semirigida, min.
25  mm²
Tipo di collegamento
PUSH IN

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
255 A
Corrente Gr C (CSA)
255 A
N° certificato (CSA)
200039-80115835
Sezione cavo max (CSA)
250 kcmil
Sezione cavo min (CSA)
4 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V

Generale

Guida equipaggiata
Piastra di montaggio
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 3/0
Sezione di collegamento cavo AWG, min.
AWG 4

Dati dimensionamento

Sezione di dimensionamento
95  mm²
Tensione nominale
1.000  V
Tensione DC nominale
1.500  V
Corrente nominale
232  A
Corrente con conduttore max.
232  A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,14  mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
7,42  W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr B (cURus)
255 A
Corrente Gr C (cURus)
255 A
Grandezza conduttore Factory wiring max (cURus)
250 kcmil
Grandezza conduttore Factory wiring min (cURus)
4 AWG
Grandezza conduttore Field wiring max (cURus)
250 kcmil
Grandezza conduttore Field wiring min (cURus)
4 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
600 V
Tensione Gr C (cURus)
600 V

Nota importante

Informazioni sul prodotto
Nel caso in cui sia utilizzato un collegamento trasversale da montare nell'ingresso del cavo, il filo massimo collegabile si riduce di una grandezza di cavo.

Classificazioni

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
