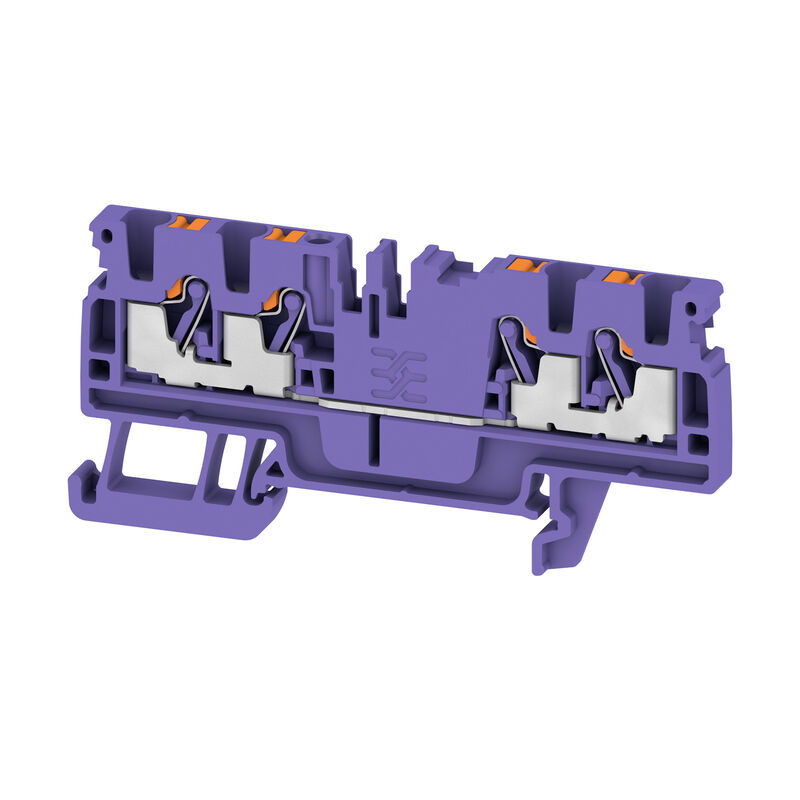

A4C 2.5 VT
A4C 2.5 VT

A4C 2.5 VT

Questo prodotto non è ancora disponibile.

2.5 mm², 800 V, 24 A, viola

N. articolo 3103560000
Download foglio dati Supporto ingegneristico
Accessori 105 Prodotti correlati 1077
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Classificazioni

Dati generali per l’ordinazione

Versione
2.5 mm², 800 V, 24 A, viola
N. d’ordine
3103560000
Tipo
A4C 2.5 VT
GTIN (EAN)
4099987152105
CPZ
1 Pezzo

Dimensioni e pesi

Posizione verticale
77,5 mm
Altezza (pollici)
3,051 inch
Larghezza
5,1 mm
Larghezza (pollici)
0,201 inch
Peso netto
9,82 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
viola
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì

Aaltri dati tecnici

Esecuzione a prova di esplosione
No
Istruzioni di montaggio
Guida di supporto
Tipo di fissaggio
montaggio su guida

Conduttori allacciabili (collegamento di dimensionamento)

4 mm²
Campo di sezioni, min.
0,14 mm²
Direzione di collegamento
in alto
Lunghezza di spellatura
10 mm
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, nucleo rigido, max.
2,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,14 mm²

Generale

Istruzioni di montaggio
Guida di supporto
Norme
IEC 60947-7-1
Numero di poli
2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28

Dati dimensionamento

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Corrente nominale
24 A
Corrente con conduttore max.
24 A
Norme
IEC 60947-7-1
Tensione impulsiva di dimensionamento
8 kV
Classe di sovratensione
III

Classificazioni

ETIM 8.0
EC001283
ETIM 9.0
EC001283
ETIM 10.0
EC001283
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34
