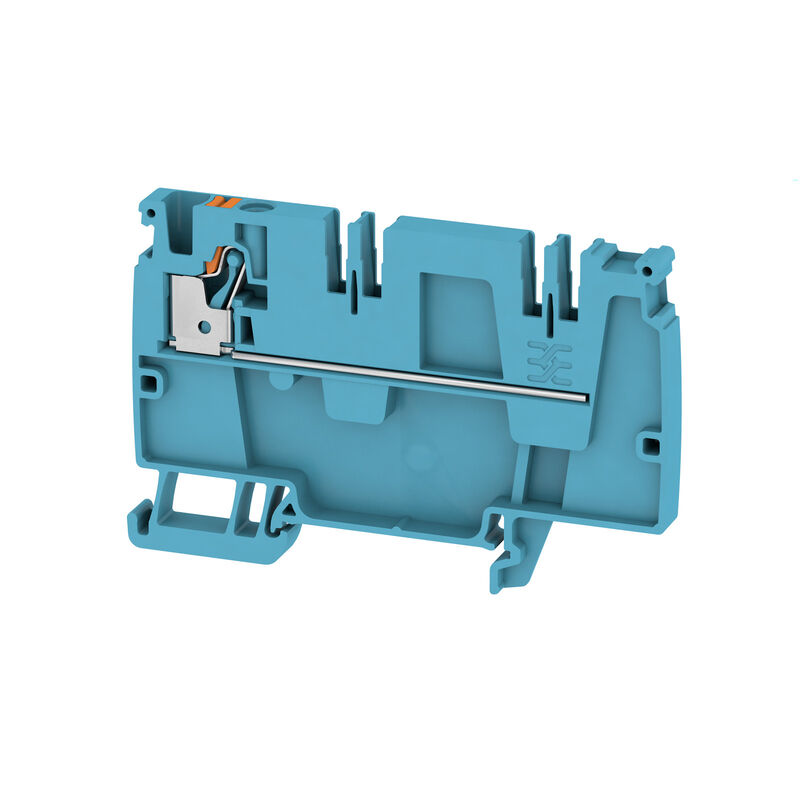

AAP21 4 LI BL/OR
产品图片
AAP21 4 LI BL/OR
AAP21 4 LI BL/OR
AAP21 4 LI BL/OR
AAP21 4 LI BL/OR

AAP21 4 LI BL/OR

模块式电流分配端子, PUSH IN, 4 mm², 250 V, 32 A, 蓝色

商品编号 2582530000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 69 相关商品 19
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 系统特征值 其它技术参数 Conductors for clamping (additional connection) Зажимаемые провода (расчетное соединение) 额定数据（CSA） 通用的 额定数据 额定数据（UL） 产品图片 分类

审批

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

通用订货数据

Version
模块式电流分配端子, PUSH IN, 4 mm², 250 V, 32 A, 蓝色
Order No.
2582530000
Type
AAP21 4 LI BL/OR
GTIN (EAN)
4050118591903
Ilość
50 PC

尺寸和重量

Depth
53.5 mm
深度 (英寸)
2.106 inch
深度（含 DIN 导轨）
54 mm
Height
82 mm
高度 (英寸)
3.228 inch
Width
6.1 mm
宽度 (英寸)
0.24 inch
Masa netto
12.09 g

温度

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

RoHS Compliance Status
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
Ślad węglowy produktu
  • 从摇篮到大门:
    0.132 kg CO2 eq.

材料参数

Materiał podstawowy
Wemid
Barwny
蓝色
Klasa palności wg UL 94
V-0

额定数据IECEx/ATEX

nr certyfikatu (ATEX)
TUEV17ATEX8063U
Nr certyfikatu (IECEX)
IECEXTUR17.0029U
Napięcie maks. (ATEX)
250 V
Prąd (ATEX)
32 A
导线最大压接面积(ATEX)
4 mm²
Napięcie maks. (IECEX)
250 V
电流 (IECEX)
32 A
Maks. przekrój przewodu (IECEX)
4 mm²
Marking EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU 标签
II 2 G D

系统特征值

niezbędna płyta zamykająca
是
Liczba potencjałów
2
liczba poziomów
1
每层压接点数量
2
poziomy wewnętrznie zmostkowane
无
Szyna montażowa
TS 35

其它技术参数

otwarte strony
右方
rodzaj montażu
TS 35
Rodzaj zamocowania
已制动的
wersja przetestowana pod kątem eksplozji
是
Wskazówka montażowa
导轨安装
z czopem zatrzaskowym
无
zatrzaskowe
无

Conductors for clamping (additional connection)

Connection type, additional connection
PUSH IN

Зажимаемые провода (расчетное соединение)

Blade size
0,6 x 3,5 мм
bliźniacza tulejka kablowa, maks.
1.5 mm²
bliźniacza tulejka kablowa, min.
0.5 mm²
Clamping range, max.
4 mm²
Clamping range, min.
0.14 mm²
Connection direction
top
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Tube length:
    • min.:
      6 mm
    • max.:
      10 mm
  • Cross-section for conductor connection:
    • min.:
      0.5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      7 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1.5 mm²
    • max.:
      2.5 mm²
  • Tube length:
    • min.:
      9 mm
    • max.:
      15 mm
  • Cross-section for conductor connection:
    • nominal:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0.5 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      1.5 mm²
    • 最大:
      2.5 mm²
  • 管长度:
    • 最小:
      10 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 标称:
      4 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      0.5 mm²
    • 最大:
      1.5 mm²
Gauge to IEC 60947-1
A4
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0.14 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0.14 mm²
Number of connections
1
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0.14 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0.14 mm²
Stripping length
12 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0.14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.14 mm²

额定数据（CSA）

Maks. przekrój przewodu (CSA)
10 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. B (CSA)
300 V
Napięcie rozm. C (CSA)
300 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
20 A
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

通用的

Installation advice
导轨安装
Mounting rail
TS 35
Standards
符合 IEC 60947-7-1 标准
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

额定数据

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
250 V
Znamionowe napięcie stałe
250 V
Znamionowe natężenie prądu
32 A
Prąd przy maksymalnym oprzewodowaniu
32 A
Normy
符合 IEC 60947-7-1 标准
体积电阻率符合 IEC 60947-7-x 标准
1 mΩ
Znamionowe napięcie udarowe
4 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
1.02 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

额定数据（UL）

Napięcie rozm. B (cURus)
300 V
Napięcie rozm. C (cURus)
300 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
20 A
Prąd rozm. C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
10 AWG
Wielkość przewodu Factory wiring min (cURus)
26 AWG
Wielkość przewodu Field wiring max (cURus)
10 AWG
Wielkość przewodu Field wiring min (cURus)
26 AWG

产品图片

图片签名-02
插图类似

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
