ACT20C-GTW-100-MTCP-S

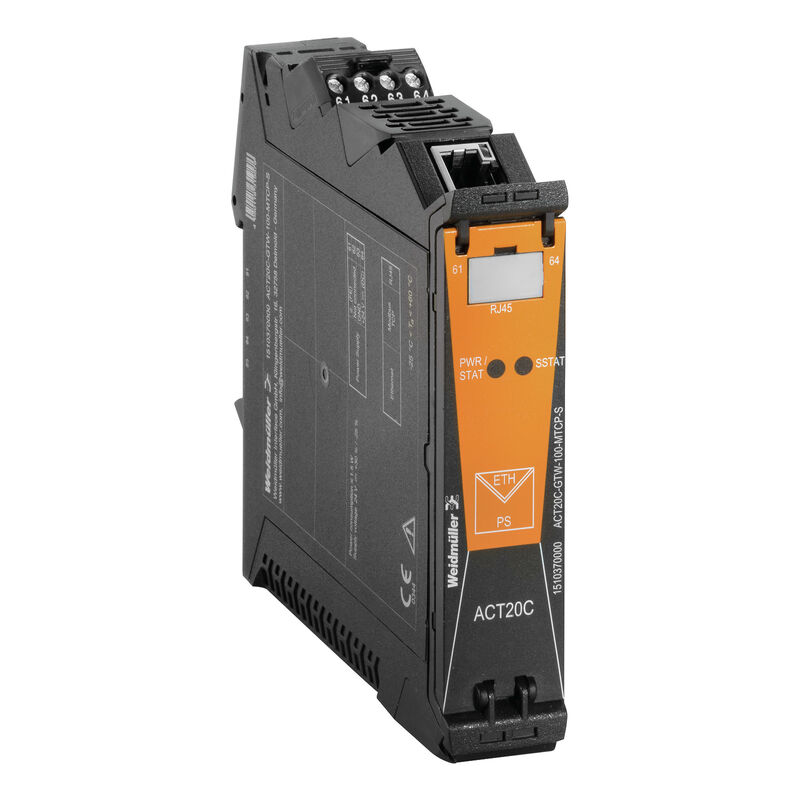

Illustrazione del prodotto
ACT20C-GTW-100-MTCP-S

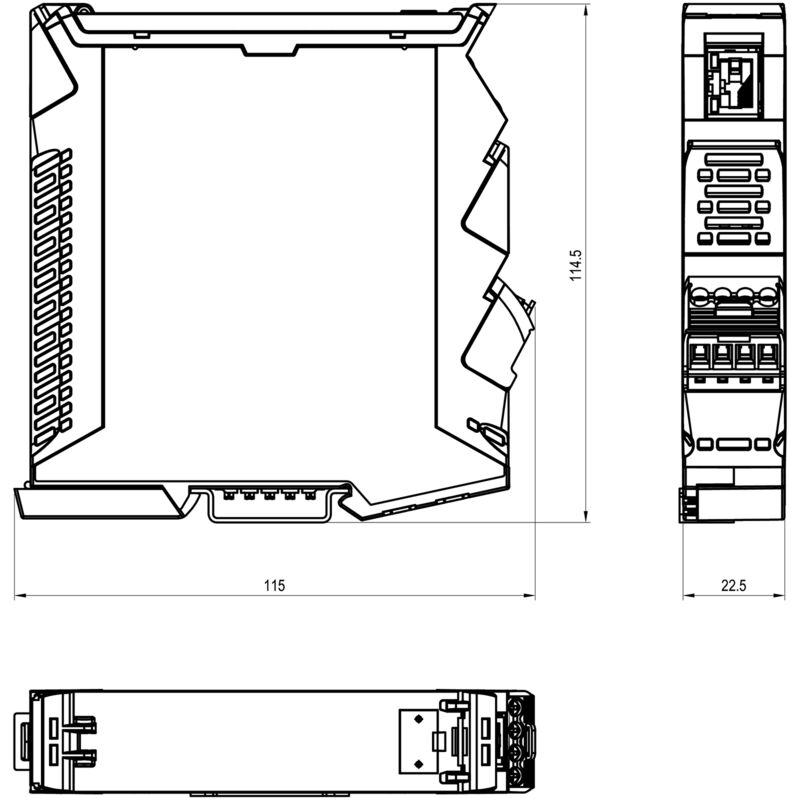

Disegno quotato
ACT20C-GTW-100-MTCP-S
ACT20C-GTW-100-MTCP-S
ACT20C-GTW-100-MTCP-S

ACT20C-GTW-100-MTCP-S

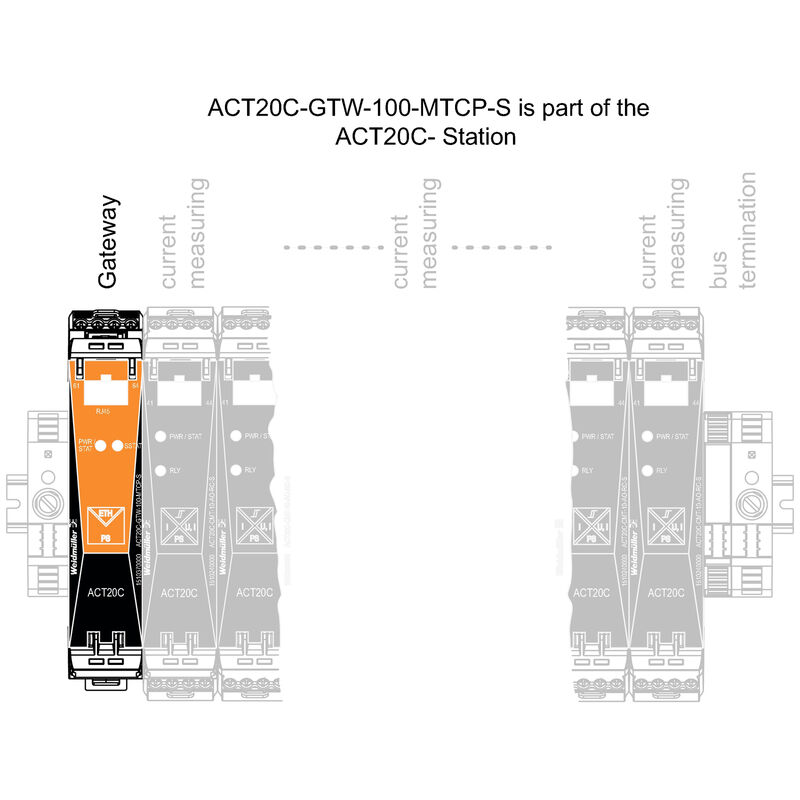

Gateway per stazione ACT20C, configurabile, Modbus TCP/IP, Distribuisce la tensione di alimentazione al bus guida

N. articolo 1510370000
Download foglio dati Supporto ingegneristico Supporto software Download dei prodotti
Accessori 5 Prodotti correlati 8
Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Interfaccia 1 Indicazioni generali Coordinazione di isolamento Dati di collegamento Nota importante Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Gateway per stazione ACT20C, configurabile, Modbus TCP/IP, Distribuisce la tensione di alimentazione al bus guida
N. d’ordine
1510370000
Tipo
ACT20C-GTW-100-MTCP-S
GTIN (EAN)
4050118319606
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
113,6  mm
Profondità (pollici)
4,472  inch
Posizione verticale
117,2  mm
Altezza (pollici)
4,614  inch
Larghezza
22,5  mm
Larghezza (pollici)
0,886  inch
Peso netto
150  g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-25 °C...60 °C
Umidità
5...95 % senza rugiada

Probabilità di guasto

SIL secondo IEC 61508
Nessuno
MTTF
160  a

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

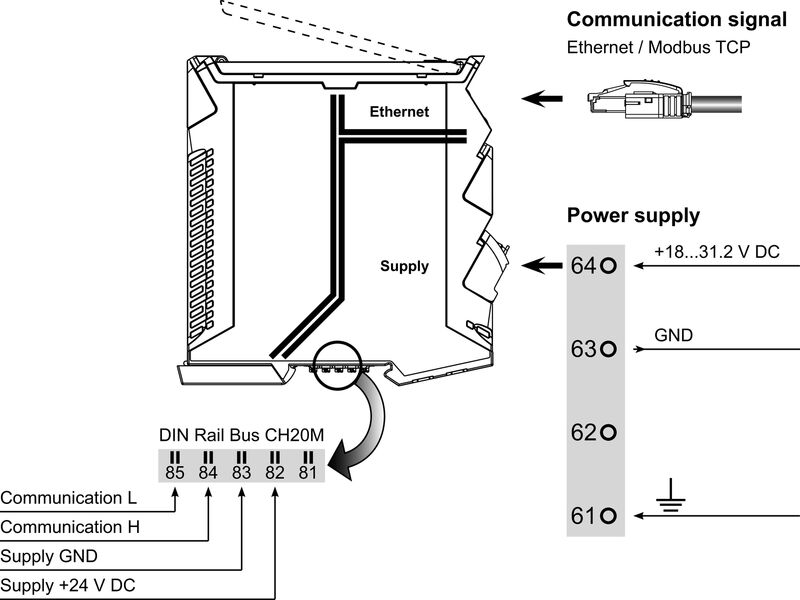

Interfaccia 1

Indirizzamento
Rettifica DHCP o manuale
Interfaccia
Comunicazione via bus su guida CH20M con tutti i convertitori di corrente (ACT20C-CMT-x)
Numero di dispositivi sul bus, max
16
Protocollo
Modbus/TCP
DHCP Server/Client

Indicazioni generali

Alimentazione di tensione
18,0 … 31,2 V DC
Configurazione
con software FDT/DTM
DHCP
Grado di protezione
IP20
Guida
TS 35
Potenza assorbita nominale
3  VA
Potenza assorbita, max.
1,5  W

Coordinazione di isolamento

Classe di sovratensione
II
Grado di lordura
2
Norme EMC
IEC 61326-1
Tensione di prova
1,1  kV
Tensione impulsiva massima
0,5 kV (1.2/50 μs)
Tensione nominale / Tensione di prova: da interfaccia Ethernet ad alimentazione / da messa a terra funzionale ad alimentazione / Interfaccia Ethernet
30 V AC RMS

Dati di collegamento

Tipo di collegamento
Collegamento a vite
Coppia di serraggio, min.
0,5  Nm
Coppia di serraggio, max.
3,5  Nm
Campo di serraggio, collegamento di dimensionamento
1,5  mm²
Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
2,5  mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo, rigido, min.
0,5  mm²
Sezione di collegamento cavo, rigido, max.
2,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, flessibile, max.
2,5  mm²

Nota importante

Informazioni sul prodotto

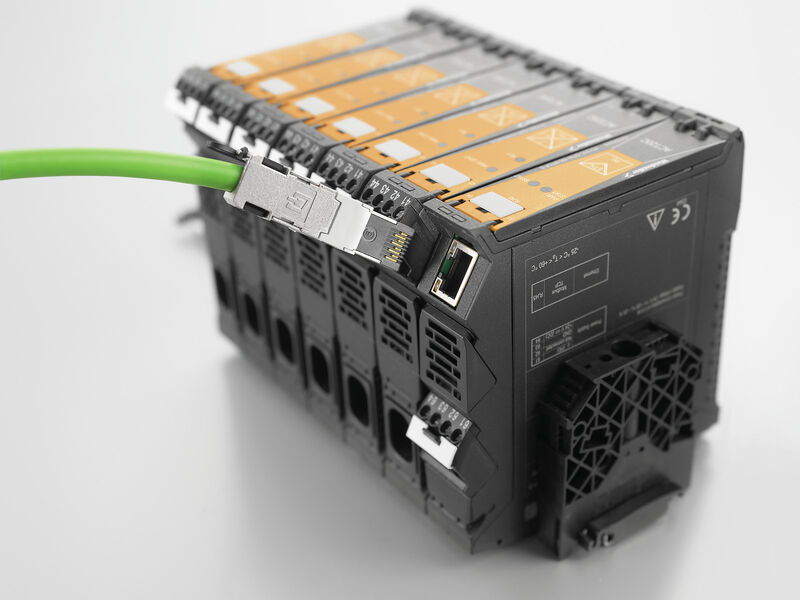

Il gateway ACT20C-GTW-100-MTCP-S è un modbus TCP slave conforme a IEC 61158. Il gateway collega i dispositivi ACT20C a una rete Ethernet per finalità di diagnostica, configurazione e monitoraggio di stato.

Caratteristiche
• Porta RJ45 con TCP/IP Ethernet
• Presa jack per comunicazione diretta punto-a-punto attraverso un adattatore USB CBX200
• Configurazione attraverso lo standard FDT/DTM
• Gestione della stazione con "Plug & Produce” e “Hot Swapping”
• Indicatore di stato di funzionamento e di errore sul LED del pannello frontale secondo NE44, NE107

Classificazioni

ETIM 6.0
EC002475
ETIM 7.0
EC002475
ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 9.0
27-21-01-23
ECLASS 9.1
27-21-01-23
ECLASS 10.0
27-21-01-23
ECLASS 11.0
27-21-01-23
ECLASS 12.0
27-21-01-23
ECLASS 13.0
27-21-01-23
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197
