Caratteristiche
| Versione | Convertitori di segnali in frequenza, inclusa la alimentazione di autobus per guide, Ingresso : Frequenza, Uscita : 0(4)-20 mA, 0(2)-10 V |
| N. d’ordine | 2825020000 |
| Tipo | ACT20M-FRQ-AO-S |
| GTIN (EAN) | 4064675360834 |
| CPZ | 1 Pezzo |
| Profondità | 114,3 mm |
| Profondità (pollici) | 4,5 inch |
| 112,5 mm | |
| Altezza (pollici) | 4,429 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 80 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Umidità | da 0 a 95 % (senza formazione di condensa) |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Alimentazione sensori | 5…17 V |
| Frequenza d'ingresso |
regolabile
0…100kHz |
| Numero di ingressi | 1 |

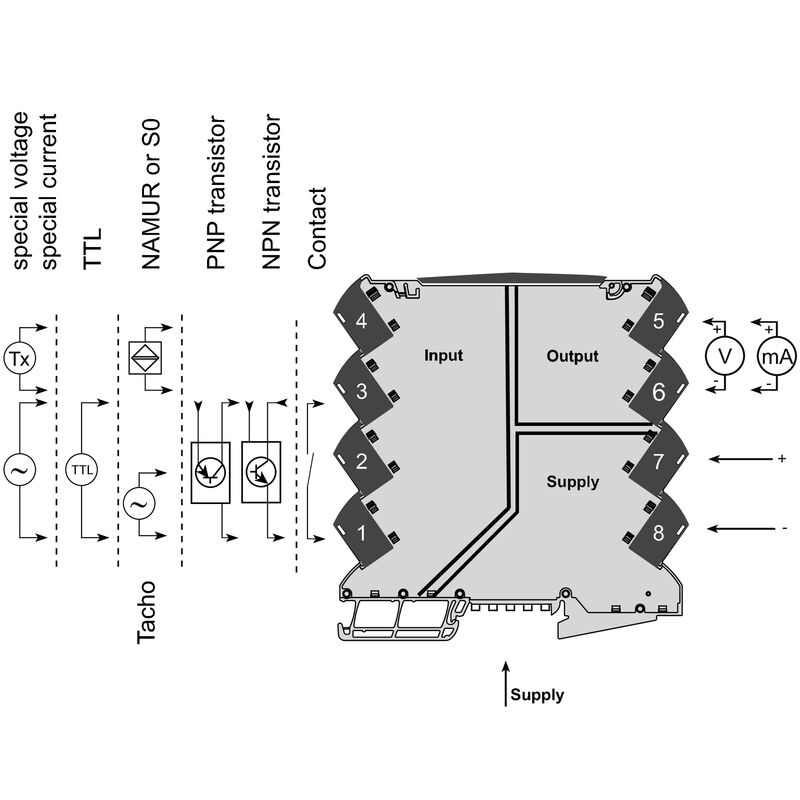

| Sensore |
Sensore NAMUR secondo EN60947-5-6
NPN / PNP transistor (trig-level low: ≤4 V high: ≥7 V ) TTL (trig-level low: ≤0.8 V high: ≥2.0 V) Tacho (trig-level low: ≤-50 mV high: ≥+50 mV) Corrente speciale (livello di attivazione: personalizzato) Tensione speciale (livello di attivazione: personalizzato) S0 (trig-level low: ≤2.2 mA high: ≥9.0 mA ) |
| Corrente d'uscita |
0...20 mA
4...20 mA in caso di errore sensore downscale (3,5 mA) upscale (23 mA) |
| Corrente di impedenza di carico | ≤ 600 Ω |
| Limitazione segnale di uscita | <28 mA |
| Numero di uscite | 1 |
| Resistenza di carico tensione | ≥ 10 kΩ |
| Tensione d'uscita osservazioni |
0(2)...10 V
0(1)...5 V 0(0,2)…1 V |
| Tipo |
attivo
il comando collegato deve essere passivo |
| Alimentazione di tensione | 24 V DC ±30 % su morsetto o tramite bus guida CH20M |
| Altitudine di esercizio | ≤ 2000 m |
| Coefficiente di temperatura | ≤0,01% of measurement range⁄°C |
| Configurazione | DIP switch or via FDT/DTM software |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Potenza assorbita nominale | 0,5 VA |
| Potenza assorbita, max. | 1,2 W |
| Potenza assorbita, tip. | 0,65 W |
| Precisione | Precisione di base: 0,0002 Hz |
| Separazione galvanica | Separatore a 3 vie |
| Tempo di risposta di soglia |
≤ 30 ms
(0…90 % / 100…10 % del livello di ingresso) |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Norme EMC | IEC 61326-1 |
| Separazione galvanica | Separatore a 3 vie |
| Tensione di dimensionamento |
250 V
300 V |
| Tensione di isolamento | 2,5 kVeff /1 min. |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Norme | IEC 61010-1 |
| Norme EMC | IEC 61326-1 |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_307397) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305022) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2825020000) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Documentazione utente | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_307393) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002918 |
| ETIM 7.0 | EC002918 |
| ETIM 8.0 | EC002918 |
| ETIM 9.0 | EC002918 |
| ECLASS 9.0 | 27-21-01-28 |
| ECLASS 9.1 | 27-21-01-28 |
| ECLASS 10.0 | 27-21-01-28 |
| ECLASS 11.0 | 27-21-01-28 |
| ECLASS 12.0 | 27-21-01-28 |
| ECLASS 13.0 | 27-21-01-28 |
| ECLASS 14.0 | 27-21-01-28 |
| ROHS | Conforme |
