ACT20M-UI-AO-S — Illustrazione del prodotto

Download foglio dati Prodotti correlati

ACT20M-UI-AO-S

Convertitori di segnali di temperatura, Amplificatore di isolamento analogico, Ingresso : U, I, R, ϑ universale, Uscita : I / U

N. articolo 1176030000

Caratteristiche

Dati generali per l’ordinazione

Versione	Convertitori di segnali di temperatura, Amplificatore di isolamento analogico, Ingresso : U, I, R, ϑ universale, Uscita : I / U
N. d’ordine	1176030000
Tipo	ACT20M-UI-AO-S
GTIN (EAN)	4032248970070
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	114,3 mm
Profondità (pollici)	4,5 inch
Posizione verticale	112,5 mm
Altezza (pollici)	4,429 inch
Larghezza	6,1 mm
Larghezza (pollici)	0,24 inch
Peso netto	80 g

Temperature

Temperatura di magazzinaggio	-40 °C...85 °C
Temperatura d'esercizio	-25 °C...70 °C
Umidità con temperatura d'esercizio	da 0 a 95 % (senza formazione di condensa)
Umidità	40°C/93% umidità rel., senza condensa

Probabilità di guasto

SIL secondo IEC 61508	Nessuno
MTBF	176 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Ingresso

Alimentazione sensori	> 15 V DC a 20 mA
Caduta di tensione, ingresso di corrente	<3 V
Campo d'ingresso temperatura	configurabile campo di misura min. 10°C (RTD) N: (-180…+1300 °C) R: (-50…+1760 °C) S: (-50…+1760 °C) T: (-200…+400 °C) U: (-200…+600 °C) W3: (0…+2300 °C) W5: (0…+2300 °C) LR: (-200…+800 °C) Dettagli in Downloads "Measuring range Table ACT20M-UI-AO" (Tabella campo di misurazione ACT20M-UI-AO) campo di misura min. 50°C (TC) PT100: -200°C…850 °C NI100: -60°C…+250 °C Tipo TC: B (da 0 a +1820°C) E: (-100…+1000 °C) J: (-100…+1200 °C) K: (-180…+1372 °C) L: (-200…+900 °C)
Corrente d'ingresso	Configurabile 0...20 mA 4…20mA
Numero di ingressi	1
Potenziometro	10…100 kΩ
Resistenza	0…10 kΩ
Resistenza d’ingresso tensione	> 10 MΩ

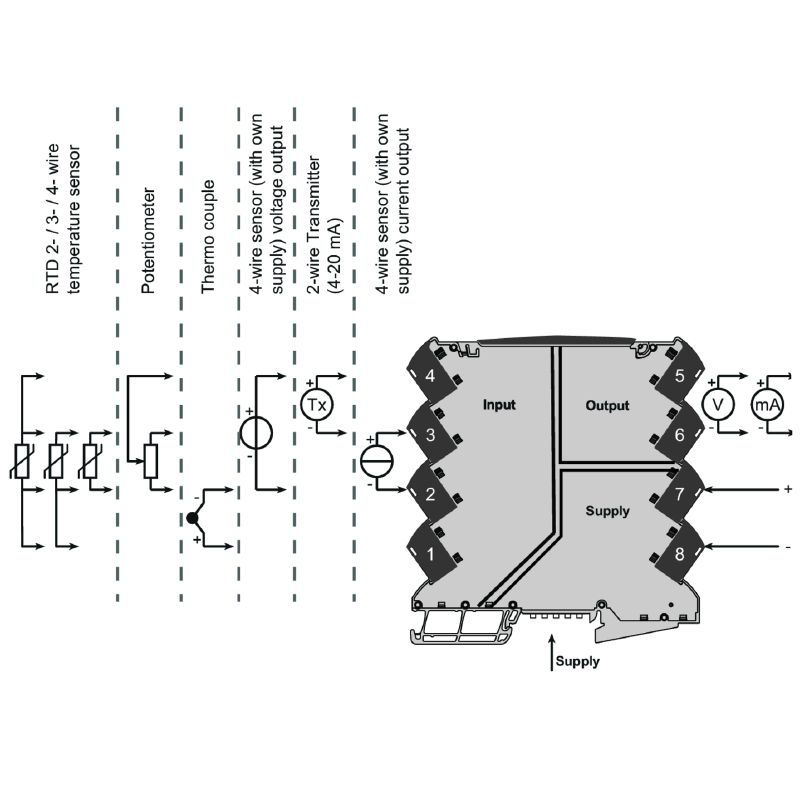

Sensore	Thermocouples: B / C / E / J / K / L / N / R / S / T / W3 / W5 - 200...+ 2300 °C depending on thermocouple RTD: PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000 2/3/4 conduttori
Tensione d'ingresso	Configurabile 0(2)…10 V 0(1)…5 V 0…1 V DC 0,2…1 V DC

Uscita

Corrente d'uscita	Configurabile 0...20 mA 4...20 mA 20…0 mA da 20 a 4 mA downscale (3,5 mA) upscale (23 mA) in caso di errore sensore
Corrente di impedenza di carico	≤ 600 Ω @ max 28mA
Frequenza limite (-3 dB)	100 Hz
Numero di uscite	1
Resistenza di carico tensione	≥ 10 kΩ
Riconoscimento rottura fili	Sì, se si usa RTD / POT / TC
Tensione d'uscita osservazioni	Configurabile 0(2)...10 V 0(1)...5 V 0(0,2)…1 V 1…(0,2)0 V 5…(1)0 V 10…(2)0 V downscale (0 V) upscale (11 V) in caso di errore sensore
Tipo	attivo il comando collegato deve essere passivo

Indicazioni generali

Alimentazione di tensione	24 V DC ±30 % su morsetto o tramite bus guida CH20M
Altitudine di esercizio	≤ 2000 m
Coefficiente di temperatura	≤ 0,01 % / °C
Configurazione	con software FDT/DTM Richiede adattatore di configurazione 8978580000 CBX200 USB
Grado di protezione	IP20
Guida	TS 35
Potenza assorbita nominale	1,2 VA
Potenza assorbita, max.	1,2 W
Potenza assorbita, tip.	0,84 W
Precisione	< 0.1 % del campo di misura
Separazione galvanica	Separatore a 3 vie
Tempo di risposta di soglia	400 ms (10...90%) @ U/I 1 s @ temp

Coordinazione di isolamento

Classe di sovratensione	II
Grado di lordura	2
Norme EMC	IEC 61326-1
Separazione galvanica	Separatore a 3 vie
Tensione di dimensionamento	300 V_eff
Tensione di isolamento	2,5 kV_eff /1 min.

Dati per applicazioni Ex (ATEX)

identificazione	II 3 G Ex nA IIC T4 Gc
Luogo di installazione	Dispositivo installato in area sicura, zona 2

Dati di collegamento

Tipo di collegamento	Collegamento a vite
Coppia di serraggio, min.	0,4 Nm
Coppia di serraggio, max.	0,6 Nm
Campo di serraggio, collegamento di dimensionamento	2,5 mm²
Campo di sezioni, min.	0,5 mm²
Campo di sezioni, max.	2,5 mm²
Sezione di collegamento cavo AWG, min.	AWG 30
Sezione di collegamento cavo AWG, max.	AWG 14

Omologazioni e conformità EMC

Norme	IEC 61010-1
Norme EMC	IEC 61326-1

Download

Omologazione/Certificato/Documento di conformità	[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299) [FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52200)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1176030000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1176030000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Documentazione utente	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_38120) [measuring range table](https://mdcop.weidmueller.com/mediadelivery/asset/900_49603) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ETIM 10.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20
ECLASS 15.0	27-21-01-20

Testi descrittivi per l'offerta

Testo bando lungo

Convertitore di misura universale con separazione
Convertitore di misura universale con separazione, larghezza di 6,1 mm, alimentazione tensione e sensori esterna,
per la trasmissione e la separazione di correnti DC analogiche 0/4...20 mA/, di tensioni 0/2...10V,
RTD a 2/3/4 conduttori, resistenze, potenziometri e segnali di termocoppia secondo IEC584.
Il modulo può essere programmato tramite software con gli strumenti FDT/DTM standard.

Custodia per montaggio su guida TS35
Dimensioni: Lun/Lar/Alt 114,3/ 6,1/ 112,5 mm
Tecnica di collegamento a vite / Sezione nominale 2,5 mm²Grado di protezione: IP 20

Ingresso                         0/4...20 mA
                                      0/2...10 V
                                      PT100, PT1000, Ni100, Ni1000
                                      Resistenza/potenziometro 10 Ohm...10 kOhm
                                      Termocoppie tipo B, E, J, K, L, LR, N, R, S, T, U, W3, W5
Alimentazione sensori > 15 V DC a 20 mA
Uscita                                             0/4...20 mA
                                      0/2...10 V
Resistenza carico             < 600 Ohm/ Strom/> 10 kOhm/ Tensione
Errori di trasmissione              < 0,1 % v. E. (DC, RTD)
                                      < 0,2 % + CJ Fehler (TC)
Tempo di risposta all'impulso
10...90 %                       < 400 ms (mA/ V)/ < 1 s (RTD, TC)
Energia ausiliaria                                     24 VDC +/- 30 %
Potenza dissipata ca. 1,2 W
Campo temperatura
ambiente -25 °C...+70 °C

Separazione                                 EN 61010-1, separazione a 3 vie fino a 2,5 kV AC/DC tutti i circuiti contrapposti
Tensione di prova                               2,5 kV ingresso contro uscita contro energia ausiliaria
Tensione di
dimensionamento                                          300 V AC/DC con classe di sovratensione II e grado di lordura 2
Approvazioni cULus, FM Div2, ATEX Zone2, DNV, GL

Tipo ACT20M-UI-AO-S

Testo bando corto

Convertitore di misura universale
Convertitore di misura universale, larghezza 6,1 mm, con alimentazione tensione e sensori esterna,
per la trasmissione e la separazione di correnti DC analogiche 0/4...20 mA/, tensioni 0/2...10V,
RTD a 2/3/4 conduttori, resistenze, potenziometri e segnali di termocoppia secondo IEC584.
Il modulo può essere programmato tramite software con gli strumenti FDT/DTM standard.

Omologazioni

Omologazioni	![CCCEX](/picture/CCCEX.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif) ![UKEX](/picture/UKEX.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E337701
