Caratteristiche
| Versione | Convertitore di corrente, Controllo del valore di soglia, Ingresso : 0…40/50/60 A, Uscita a relè, Cavo portatore di corrente in foro passante |
| N. d’ordine | 1510390000 |
| Tipo | ACT20P-CMT-60-RC-S |
| GTIN (EAN) | 4050118325485 |
| CPZ | 1 Pezzo |

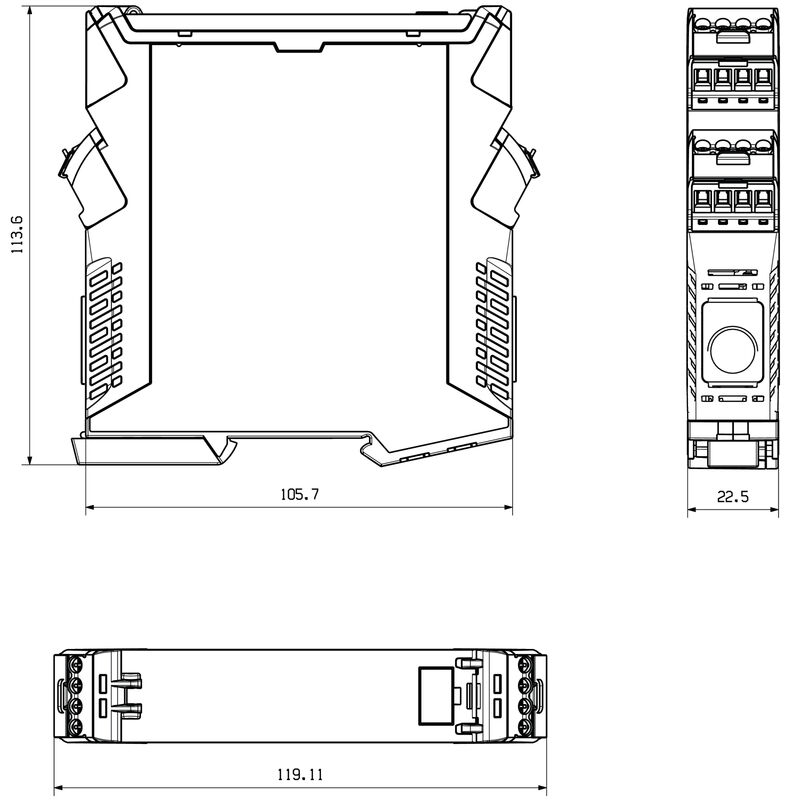

| Profondità | 113,6 mm |
| Profondità (pollici) | 4,472 inch |
| Posizione verticale | 119,2 mm |
| Altezza (pollici) | 4,693 inch |
| Larghezza | 22,5 mm |
| Larghezza (pollici) | 0,886 inch |
| Peso netto | 158 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...60 °C |
| Umidità | 5...95 % senza rugiada |
| MTTF | 100 a |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| campo di misura ingresso |
Configurabile
0…40/50/60 A AC (RMS) o DC Corrente di picco max. 10 × IIngresso (1 s) Per misura della corrente DC (AA): schermo della direzione della corrente all'uscita (-/+ valore analogico) |
| Comportamento in caso di sovraccarico | Corrente di picco massima: 10 × ingresso per 1s |
| Frequenza d'ingresso | AC: 15…700 Hz (true root mean square) |
| Numero di ingressi | 1 |
| Segnale d'ingresso | Cavo portatore di corrente in foro passante |
| Corrente di commutazione nominale | 6 A |
| Corrente permanente | 2 × I Input |
| Funzione di allarme |
Corrente impulsiva
Sottocorrente Ritardo di allarme: da 0 a 10 s Isteresi: 5% / 10% |
| Soglie di commutazione | 2...105% del campo di misura |
| Tensione di commutazion AC, max. | 250 V |
| Tensione di commutazion DC, max. | 24 V |
| Tipo |
Relé, 1 contatto di scambio
Regolazione normale / inversa |
| Uscite digitali | 1 |
| Alimentazione di tensione | 16,8 V…31,2 V |
| Coefficiente di temperatura |
0,01%/K @ da 0 a 40 A
0,10%/K @ da 40 a 55 A 0,30%/K @ da 55 a 60 A |
| Configurazione | DIP switch e potenziometro |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Potenza assorbita nominale | 0,9 VA |
| Potenza assorbita, max. | 2,2 W |
| Precisione |
<0,75% FSR
<1,5% FSR con campo di misura 50/60 A AC |
| Separazione galvanica |
Separatore a 3 vie
tra ingresso / uscita / alimentazione |
| Tempo di risposta di soglia |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Norme EMC | EN 61326-1 |
| Separazione galvanica |
Separatore a 3 vie
tra ingresso / uscita / alimentazione |
| Tensione di dimensionamento | 300 V AC eff |
| Tensione di isolamento | 4 kVeff / 1 min. |
| Tensione di prova | 4 kV |
| Tensione impulsiva massima | 6,4 kV (1,2/50 µs) |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Informazioni sul prodotto |
Gli apparecchi della serie ACT20P-CMT-XX-(AO)-RC-S misurano e controllano correnti continue e alternate fino a 60 A. Il metodo di misurazione dei valori ad effetto reale utilizzato consente una misurazione precisa anche in caso di forme distorte della curva di corrente. Gli apparecchi hanno un controllo del valore limite integrato con soglia di commutazione, ritardo ed isteresi regolabili nonché un’uscita a relè. Caratteristiche • Vero valore efficace di misurazione (True RMS) o misurazione della media aritmetica (AA) e tecnologia senza contatto con foro passante • Monitoraggio dei valori limite di sovracorrente o sottocorrente • Uscita a relè tramite il principio di circuito aperto / circuito chiuso • Ritardo di attivazione regolabile per il filtraggio dei picchi di corrente • Indicatore di stato di funzionamento e di errore sul LED del pannello anteriore e segnalazione in uscita conforme alle indicazioni NE43, NE44, NE107 • Isolamento galvanico a quattro vie per un isolamento sicuro conforme alle indicazioni IEC/EN 61010-2-201 |
| Omologazione/Certificato/Documento di conformità |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61954) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510390000) |
| Software | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| Documentazione utente | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_39965) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
