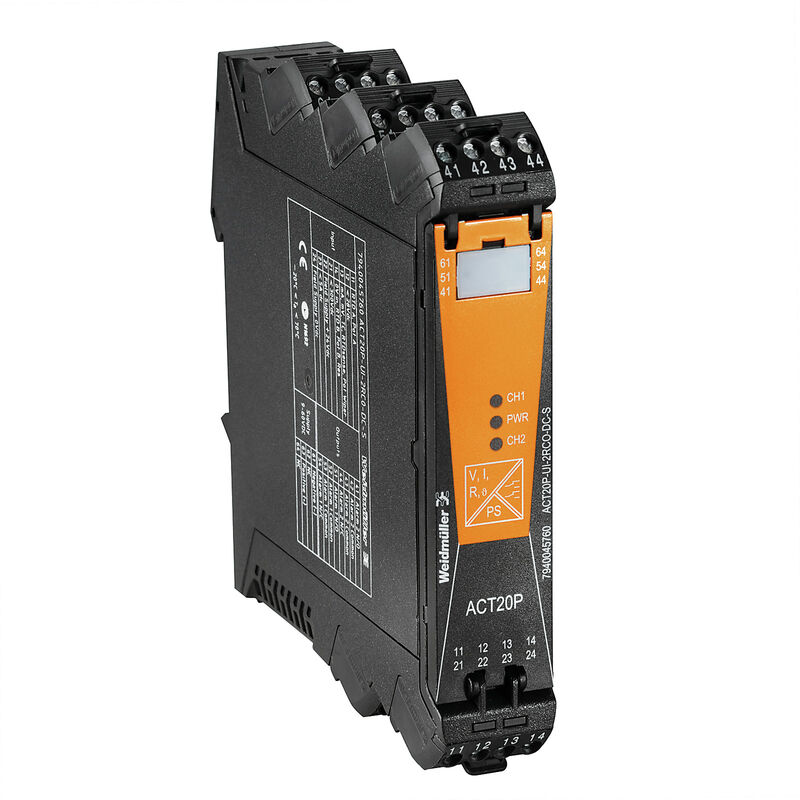

Caratteristiche
| Versione | Controllo del valore di soglia, Ingresso : U, I, R, ϑ universale, Uscita : 2 relè, Alimentazione elettrica 90…264 V AC |
| N. d’ordine | 1238910000 |
| Tipo | ACT20P-UI-2RCO-AC-S |
| GTIN (EAN) | 4050118027075 |
| CPZ | 1 Pezzo |
| Profondità | 113,6 mm |
| Profondità (pollici) | 4,472 inch |
| Posizione verticale | 119,2 mm |
| Altezza (pollici) | 4,693 inch |
| Larghezza | 22,5 mm |
| Larghezza (pollici) | 0,886 inch |
| Peso netto | 223 g |
| Temperatura di magazzinaggio | -20 °C...70 °C |
| Temperatura d'esercizio | -20 °C...60 °C |
| Umidità con temperatura d'esercizio | da 0 a 95 % (senza formazione di condensa) |
| Umidità | 10… – 90 %, senza rugiada |
| SIL secondo IEC 61508 | Nessuno |
| MTBF | 180 a |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Alimentazione sensori |
0,1 mA / 0,05 mA (in base al campo di misura) con cavo RTD
24 V (loop 4-20 mA) |
| Campo d'ingresso temperatura |
B: +100…+1820 °C
E: -270…+1000 °C J: (-210…+1200 °C) K: -270…+1372 °C L: +100…+900 °C N: (-180…+1300 °C) R: -50…+1768 °C S: -50…+1768 °C T: -270…+400 °C U: -200…+600 °C |
| Compensazione longitudinale conduttori | <±0.002 Ω per resistenza cavo Ω |
| Corrente d'ingresso |
Configurabile
± 25 mA DC ±5 A DC |
| Influenza della resistenza del cavo sensore | 5 Ω @ RTD- Kabel |
| Numero di ingressi | 1 |
| Potenziometro | 1.2…500 kΩ |
| Resistenza |
0…10 kΩ
0…12 kΩ 0…15 kΩ |
| Resistenza d'ingresso corrente | 40 Ω |
| Resistenza d’ingresso tensione |
2 MΩ
> 10 MΩ |
| Sensore |
RTD (2,3-wire): Pt100, Pt200, Pt1000, Ni120, Cu10
Thermocouples: B, E, J, K, L, N, R, S, T,U |
| Tensione d'ingresso |
Configurabile
±150 mV DC ± 600mV DC ±30 V DC ±300 V DC |
| Numero di uscite | 2 |
| Corrente di commutazione nominale |
200mA @ 110Vdc
6A @ 24Vdc / 240Vac |
| Funzione di allarme |
Configurabile
Valori limite superiori e inferiori, intervallo della finestra Ritardo di allarme: da 0 a 99 s Isteresi regolabile auto / manual reset |
| Tensione di commutazion AC, max. | 250 V |
| Tensione di commutazion DC, max. | 110 V |
| Tipo |
2 contatti di scambio
Regolazione normale / inversa Potenza di commutazione 20 Hz |
| Uscite digitali | 2 |
| Alimentazione di tensione | 90…264 V AC |
| Altitudine di esercizio | ≤ 2000 m |
| Coefficiente di temperatura |
< 0,02 °C del campo di misura / °C
350 ppm/K |
| Configurazione |

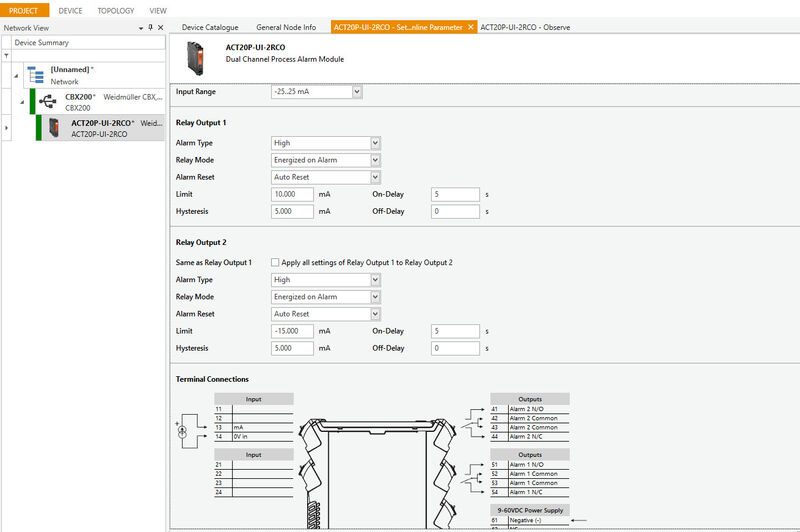

con software FDT/DTM

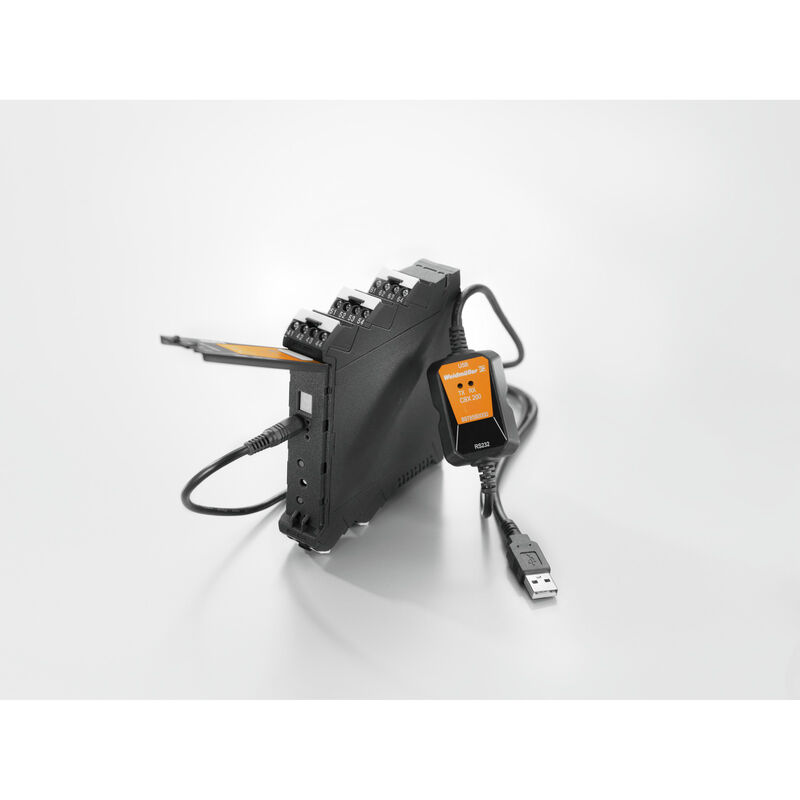

o attraverso display a 7 segmenti, pulsanti e encoder rotativo sul dispositivo stesso Richiede adattatore di configurazione 8978580000 CBX200 USB |
| Deriva a lungo termine | 0,1 % / 10.000 h |
| Errore di compensazione giunti di riferimento | ±2.0 °C @ -20 °C - 70 °C |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Potenza assorbita |
≤ 3,5 W
<2 W |
| Potenza assorbita nominale | 1,5 VA |
| Precisione | < 0.1 % del campo di misura |
| Precisione di ripetizione | ± 0,05 % del valore finale del campo di misura |
| Separazione galvanica | tra ingresso / uscita / alimentazione / relè |
| Tempo di risposta di soglia | 450 ms |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Norme EMC | EN 61326-1 |
| Separazione galvanica | tra ingresso / uscita / alimentazione / relè |
| Tensione di dimensionamento | 300 Veff |
| Tensione di isolamento | 4 kV (ingresso / uscita) |
| Tensione di prova | 0,3 kV |
| Tensione impulsiva massima | 4 kV (1,2/50 µs) |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Informazioni sul prodotto |

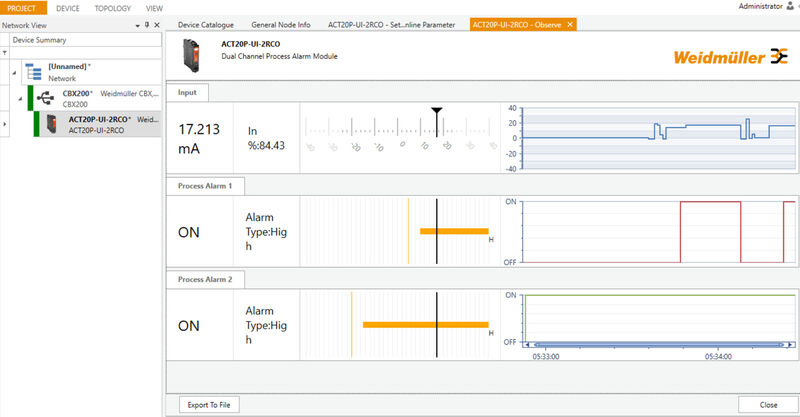

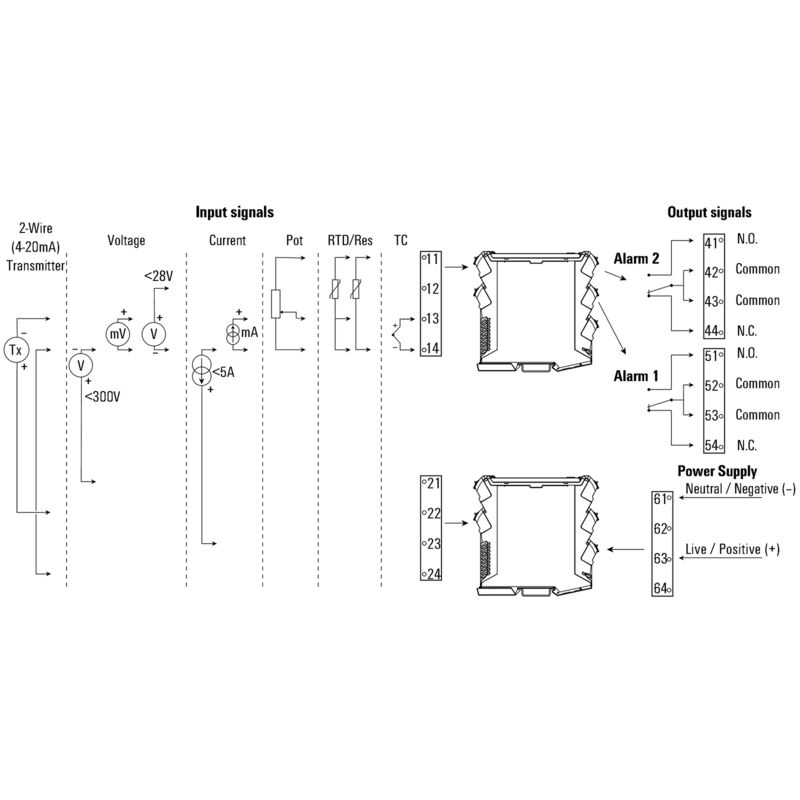

I dispositivi della famiglia ACT20P-UI-2RCO-XX-x registrano i segnali di corrente, di tensione, dei potenziometri e dei sensori di temperatura (mA, A, mV, V, potenziometro, RTD e TC). Sono dotati di due uscite a relè indipendenti che emettono un segnale di allarme quando i livelli superano o scendono al di sotto dei limiti preimpostati. Caratteristiche • Configurazione e diagnosi tramite il software FDT/DTM “WI-Manager”. • È possibile configurare manualmente l'apparecchio attraverso il display LED, utilizzando i pulsanti operativi e gli encoder rotativi. • L'interruttore di valore limite a doppio canale permette diverse funzioni di allarme: allarme di finestra, ritardo di allarme, rilevamento rottura filo, isteresi e allarme di limite inferiore/superiore. • Gli ingressi del segnale attivo o passivo per RTD, TC, potenziometro, tensione e corrente sono completamente isolati galvanicamente. • Diagnosi remota: comunicazione di errori (ad esempio rotture dei cavi) per mezzo del relè di stato. • I LED del pannello frontale indicano lo stato di funzionamento e lo stato dei relè. • Separazione galvanica a 4 vie tra ingresso, uscita e alimentazione. |
| Omologazione/Certificato/Documento di conformità |
[UL Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103117)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37674) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211623) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1238910000) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Documentazione utente |
[instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_36032)
[20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
| ETIM 8.0 | EC002654 |
| ETIM 9.0 | EC002654 |
| ECLASS 9.0 | 27-21-01-22 |
| ECLASS 9.1 | 27-21-01-22 |
| ECLASS 10.0 | 27-21-01-22 |
| ECLASS 11.0 | 27-21-01-22 |
| ECLASS 12.0 | 27-21-01-22 |
| ECLASS 13.0 | 27-21-01-22 |
| ECLASS 14.0 | 27-21-01-22 |
| Testo bando lungo |
Modulo di controllo valori di soglia universale con uscita relè e Separazione EN 50178 separazione a 3 vie sicura fino a 3 kV AC/DC tutti i circuiti contrapposti Approvazioni cULus Tipo ACT20P-UI-2RCO-AC-S |
| Testo bando corto |
Modulo di controllo valore limite universale con uscita relè e alimentazione esterna Modulo di controllo valore limite universale, larghezza 22,5 mm, con alimentazione esterna e sensori per il controllo e la separazione di correnti DC +/- 25mA...5 A, tensioni DC +/-600 mV... 300 V, sensori RTD a 2/3/4 conduttori, resistenze, potenziometri e segnali di termocoppia secondo IEC584. Sul lato di uscita sono disponibili due contatti a relè (contatti di scambio). Il modulo viene programmato tramite il software FDT/DTM. |
| Omologazioni |   |
| Omologazioni | CULUS; |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificato Nr. (cULusEX) | E338066 |
