Caratteristiche

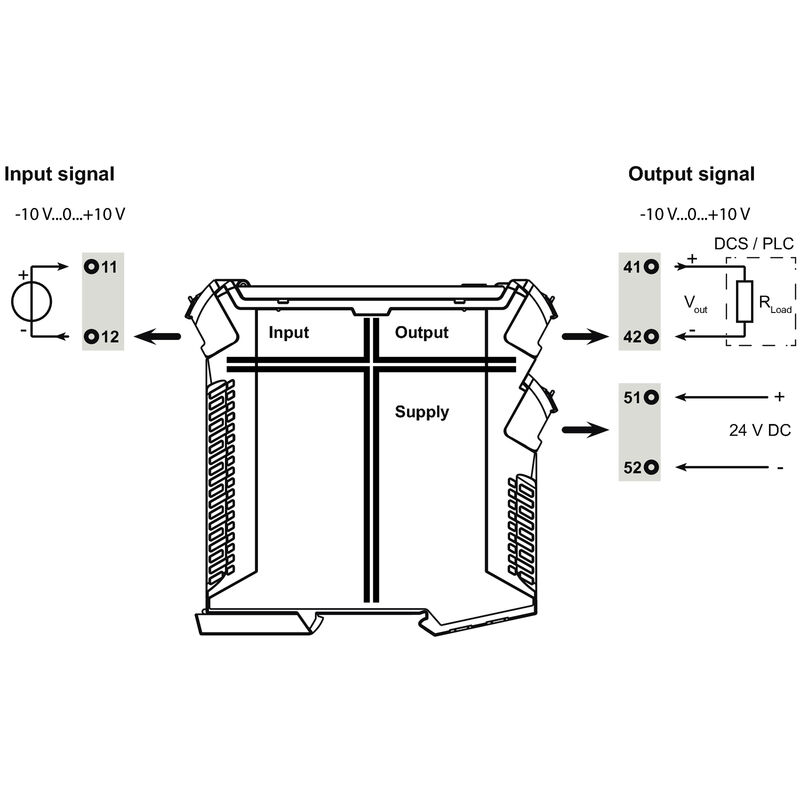

| Versione | Amplificatore di isolamento analogico, Ingresso : -10…0…+10 V, Uscita : -10…0…+10 V, Convertitori di segnali con separazione |
| N. d’ordine | 7760054131 |
| Tipo | ACT20P-VI3-VO3-S |
| GTIN (EAN) | 6944169684531 |
| CPZ | 1 Pezzo |
| Profondità | 114 mm |
| Profondità (pollici) | 4,488 inch |
| Posizione verticale | 117,2 mm |
| Altezza (pollici) | 4,614 inch |
| Larghezza | 12,5 mm |
| Larghezza (pollici) | 0,492 inch |
| Peso netto | 105 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -20 °C...60 °C |
| Umidità con temperatura d'esercizio | da 0 a 95 % (senza formazione di condensa) |
| Umidità | 5...95 % senza rugiada |
| SIL secondo IEC 61508 | Nessuno |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Numero di ingressi | 1 |
| Resistenza d’ingresso tensione | ≥ 100 kΩ |
| Sensore | Fonte di tensione |
| Tensione d'ingresso | -10 V…0…+10 V |
| Corrente di impedenza di carico | ≤ 600 Ω |
| Numero di uscite | 1 |
| Resistenza di carico tensione | ≥ 2 kΩ |
| Tensione d'uscita osservazioni | -10 V…0…+10 V |
| Tipo |
attivo
il comando collegato deve essere passivo |
| Corrente di commutazione nominale | 0,1 A |
| Tensione di commutazion AC, max. | 0 V |
| Tensione di commutazion DC, max. | 0 V |
| Alimentazione di tensione | 24 V DC ± 20 % |
| Altitudine di esercizio | ≤ 2000 m |
| Coefficiente di temperatura | ≤ 100 ppm/K |
| Configurazione | nessuno dei due |
| Corrente assorbita | 30 mA |
| Grado di protezione | IP20 |
| Potenza assorbita nominale | 2 VA |
| Precisione | <0,1% del valore finale |
| Separazione galvanica | Separatore a 3 vie |
| Tempo di risposta di soglia | ≤ 100 ms |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Norme EMC | EN 61326-1 |
| Separazione galvanica | Separatore a 3 vie |
| Tensione di isolamento | 2 kV con ingressi / uscite / alimentazione |
| Tensione di prova | 0,3 kV |
| Tensione impulsiva massima | 4 kV (1,2/50 µs) |
| Tipo di collegamento | Collegamento a vite |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 2,5 mm² |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216589) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054131) |
| Documentazione utente |
[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40085)
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103428) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Omologazioni |  |
| ROHS | Conforme |
