ACT20X-2HDI-2SDO-RNC-S — Illustrazione del prodotto

Download foglio dati Prodotti correlati

ACT20X-2HDI-2SDO-RNC-S

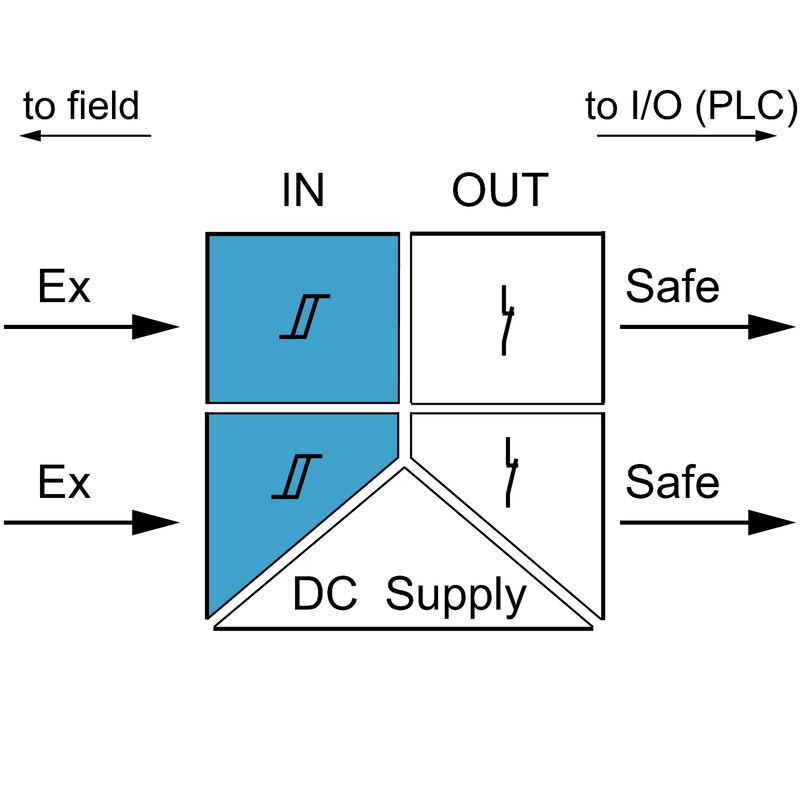

Convertitore/separatore di segnali EX, Ingresso Ex: sensore/switch NAMUR, Uscita Safe: relè, contatto NC, 2 canali

N. articolo 8965380000

Caratteristiche

Dati generali per l’ordinazione

Versione	Convertitore/separatore di segnali EX, Ingresso Ex: sensore/switch NAMUR, Uscita Safe: relè, contatto NC, 2 canali
N. d’ordine	8965380000
Tipo	ACT20X-2HDI-2SDO-RNC-S
GTIN (EAN)	4032248784899
CPZ	1 Pezzo

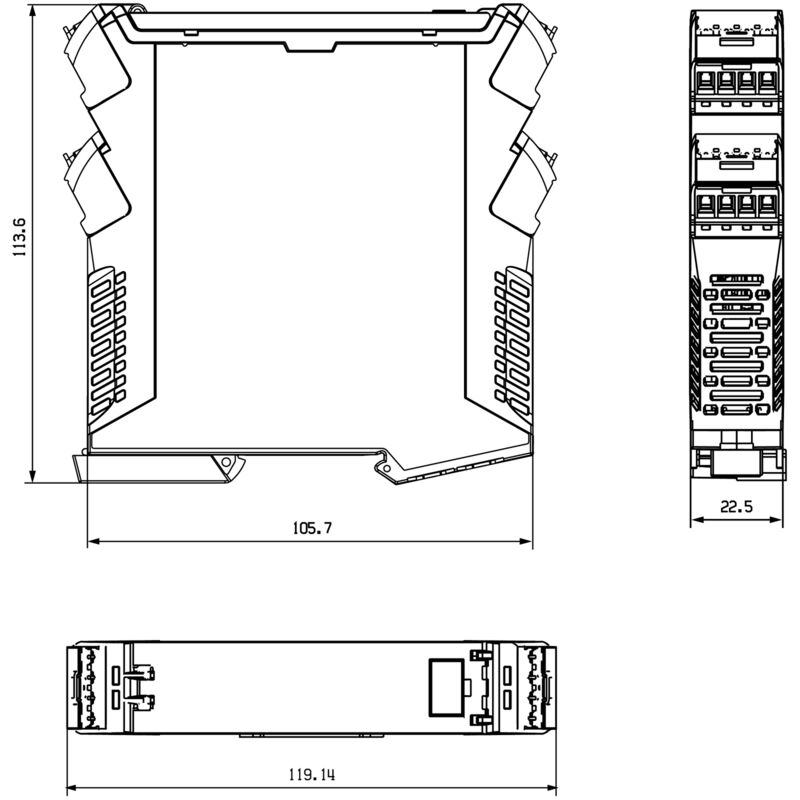

Dimensioni e pesi

Profondità	113,6 mm
Profondità (pollici)	4,472 inch
Posizione verticale	119,2 mm
Altezza (pollici)	4,693 inch
Larghezza	22,5 mm
Larghezza (pollici)	0,886 inch
Peso netto	192 g

Temperature

Temperatura di magazzinaggio	-20 °C...85 °C
Temperatura d'esercizio	-20 °C...60 °C
Umidità	da 0 a 95 % (senza formazione di condensa)

Probabilità di guasto

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL secondo IEC 61508	2
MTBF	207 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Guida	TS 35
Luogo di montaggio	orizzontale e verticale
Tipo di montaggio	Guida di supporto per montaggio a scatto

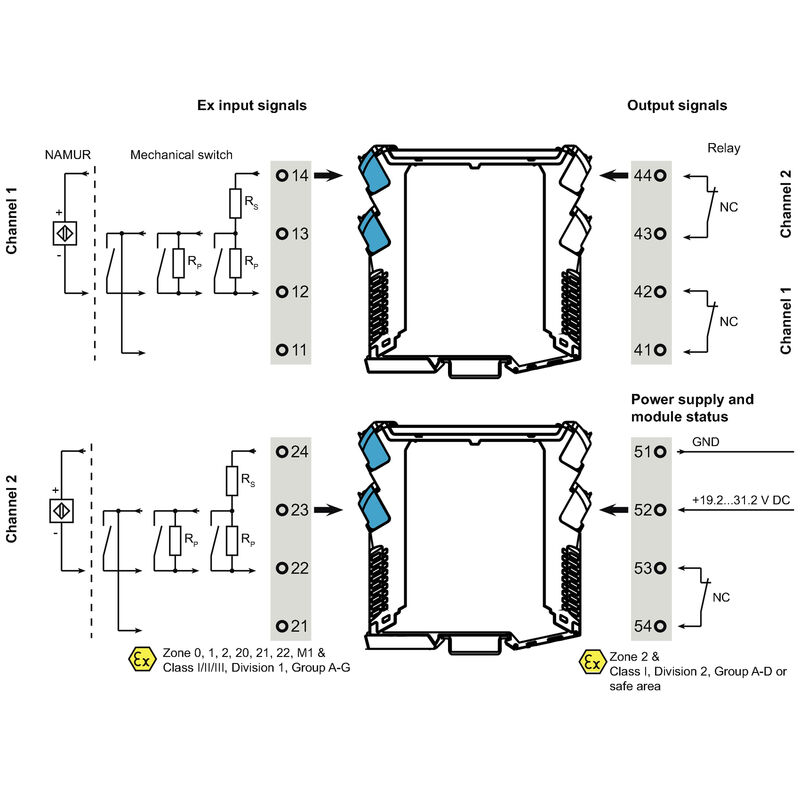

Ingresso EX

Alimentazione NAMUR	8 V DC / 8 mA
Alimentazione sensori	8 V DC / 8 mA
Durata impulso	> 0.1 ms
Frequenza d'ingresso	<20 Hz
Livello di trigger basso	<1,2 mA
Resistenza	RP = 750 Ω / RS = 15kΩ
Resistenza d'ingresso	1 kΩ
Segnale di uscita in caso di rottura filo	<0,1 mA > 6.5 mA (in caso di rottura del filo)
Sensore	Sensore NAMUR secondo EN60947-5-6 Interruttore con o senza RS, RP
Tipo	circuito elettrico a sicurezza intrinseca
Triggerlevel high	> 2,1 mA

Uscita digitale

Corrente permanente	≤ 2 A AC/DC (area sicura, Zona 2)
Frequenza di commutazione, max.	20 Hz
Funzione	Uscita = ingresso diretto o inverso (configurabile)
Potenza di commutazione AC	500 VA / 60 W (area protetta) 16 VA / 60 W (zona 2)
Tensione di commutazione nominale	≤ 250 V AC / 30 V DC (area sicura) ≤ 32 V AC / 32 V DC (Zona 2)
Tipo	Relè, 1 contatto NC Potenza di commutazione 20 Hz

Uscita allarme

Corrente permanente	≤ 0,5 A AC / 0,3 A DC (area sicura) ≤ 0,5 A AC / 1 A DC (Zona 2)
Funzione di allarme	Interruzione della linea all'ingresso Cortocircuito all'ingresso Nessuna tensione di alimentazione Errore del dispositivo
Potenza nominale	≤ 62,5 VA / 32 W (area sicura) ≤ 16 VA / 32 W (Zona 2)
Tensione di commutazione nominale	≤ 125 V AC / 110 V DC (area sicura) ≤ 32 V AC / 32 V DC (Zona 2)
Tipo	Relè di stato 1 NC (senza tensione)

Dati generali

Alimentazione di tensione	19,2…31,2 V DC
Altitudine di esercizio	≤ 2000 m

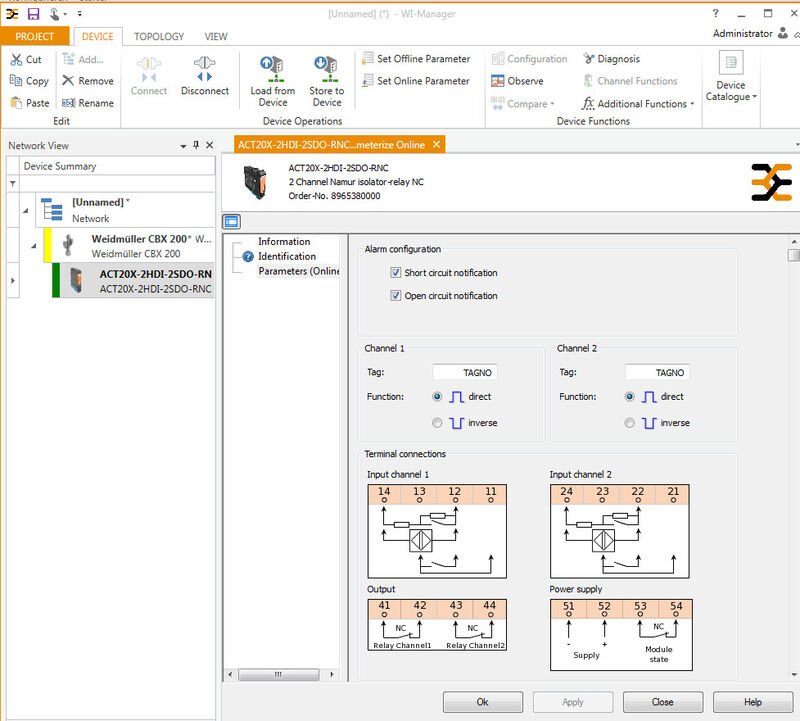

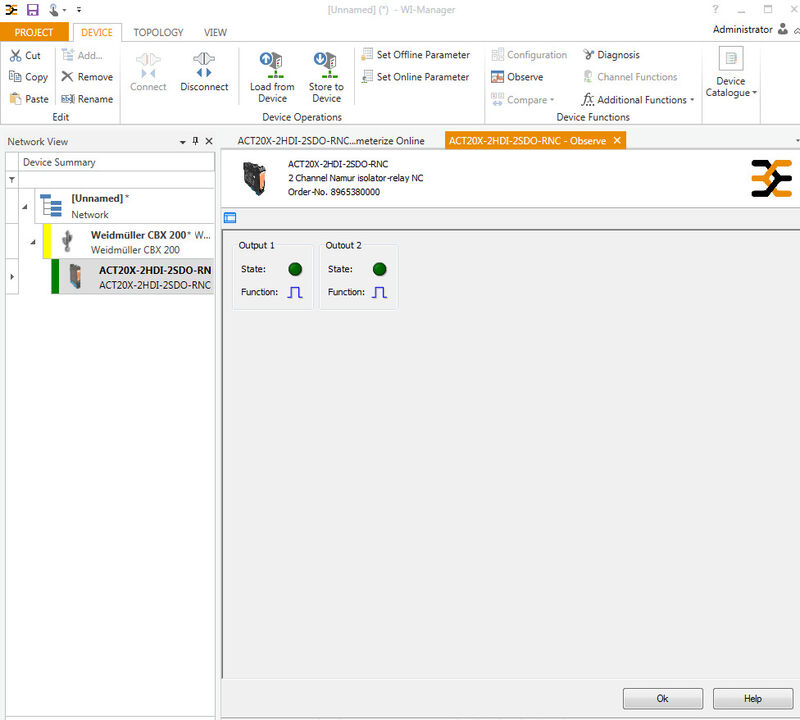

Configurazione	con software FDT/DTM Richiede adattatore di configurazione 8978580000 CBX200 USB
Grado di protezione	IP20
Potenza assorbita	≤1.9 W
Tipo di collegamento	Collegamento a vite
Umidità	da 0 a 95 % (senza formazione di condensa)

Coordinazione di isolamento

Norme	EN 61010-1
Norme EMC	EN 61326-1
Tensione di dimensionamento	300 V
Tensione di isolamento	2,6 kV (ingresso / uscita)

Dati per applicazioni Ex (ATEX)

Corrente I₀	12 mA DC
identificazione	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Luogo di installazione	Dispositivo installato in area sicura, zona 2
Potenza P₀	32 mW
Tensione U₀	10,6 V DC

Parametri tecnici di sicurezza di base

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
T_proof	4 a
Tipo di apparecchio	B
Total failure rate for safe detected failures (λ_SD)	0 FIT
Tolleranza errori Hardware (HFT)	0
Classe di sicurezza	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	90 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	289 FIT
Total failure rate for dangerous detected failures (λ_DD)	130 FIT
Total failure rate for dangerous undetected failures (λ_DU)	46 FIT
Probabilità di guasto PFH	4.66 x 10^-8 h^-1
Demand mode	High
Demand rate	1.000 s
Demand response time	<10 ms (relay output)

Parametri tecnici di sicurezza Low demand mode

Safe Failure Fraction (SFF)	90 %
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year) 4.08 x 10^-4 (T_proof = 2 years) 1.02 x 10^-4 (T_proof = 5 years)

Dati di collegamento

Tipo di collegamento	Collegamento a vite
Coppia di serraggio, min.	0,4 Nm
Coppia di serraggio, max.	0,6 Nm
Campo di serraggio, collegamento di dimensionamento	2,5 mm²
Campo di sezioni, min.	0,25 mm²
Campo di sezioni, max.	2,5 mm²
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12

Garanzia

Periodo

3 anni

Download

Omologazione/Certificato/Documento di conformità	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66778)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965380000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965380000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Documentazione utente	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35626) [Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40043) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ETIM 10.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20
ECLASS 15.0	27-21-01-20

Testi descrittivi per l'offerta

Testo bando lungo

Amplificatore separatore Ex per sensori Namur, 2 canali
Amplificatore separatore a 2 canali con una larghezza di 22,5 mm e con alimentazione esterna,
per la trasmissione e la separazione dei segnali dei sensori Namur dalla Zona Ex 0,1,2 nel campo
sicuro.
Sul lato uscita, per ogni canale sono disponibili un contatto a relè isolato elettricamente con funzione contatto NC
e un contatto di allarme (contatto NA) comune per i messaggi di stato/di errore.
Il modulo può essere configurato tramite il software standard FDT/DTM.

Custodia per montaggio su guida TS35
Dimensioni: Lun/Lar/Alt 119,2/ 22,5/ 113,6
Collegamento a vite/ Sezione nominale 2,5 mm²Grado di protezione: IP 20

Ingresso / Canale sensore NAMUR secondo EN 60947
                                     8 V DC / 8 mA Alimentazione sensori
                                     0,5 Khz Frequenza in ingresso
                                     Riconoscimento rottura cavo
Uscita Ex/ canale           Relè 1 Contatto NC
                                     250 V AC / 30 V DC @ 2A campo sicuro
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A Zona 2
Uscita di allarme relè 1 Contatto NA
                                     250 V AC / 30 V DC @ 2A campo sicuro
                                     32 V AC @ 0,5 A/ 32 VDC @ 1 A Zona 2
Energia ausiliaria                                     19...31,2 V DC
Potenza dissipata ca. 3 W
Range temperatura
ambiente -20 °C...+60 °C

Separazione sicura                   EN 61010, separazione a 4 vie fino a 2,6 kV AC/DC tutti i circuiti contrapposti
Tensione d'esercizio                     300 V AC/DC con classe di sovratensione II e grado di lordura 2
Approvazioni cULus, ATEX IECEX, FM

Marcatura ATEX II 3 G ExnA nC IIC T4
Parametri ATEX U₀ = 10, 6 V DC
                                      I₀ = 12 mA DC
                                      P₀ = 32 ^_W^_Tipo                                                           ACT20X-HDI-2SDO-2RNC-S

Testo bando corto

Omologazioni

Omologazioni	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Omologazioni	DNVGL;
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E337701
