Caratteristiche

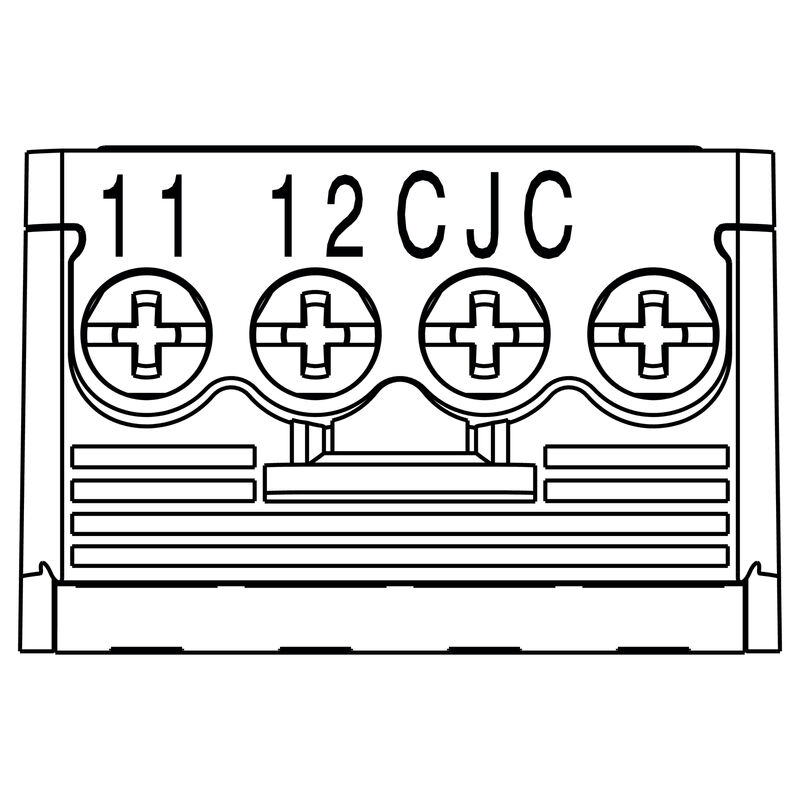

| Versione | Morsetto di compensazione del giunto freddo (CJC) per modulo termico ACT20X, sensore PT1000 integrato, Siglatura per canale 1 (11, 12, 13, 14) |
| N. d’ordine | 1160640000 |
| Tipo | ACT20X-CJC-HTI-S PRT 11 |
| GTIN (EAN) | 4032248948345 |
| CPZ | 1 Pezzo |
| Peso netto | 8,2 g |
| SIL secondo IEC 61508 | Nessuno |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio, min. | 0,4 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Passo in mm (P) | 5 mm |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323237) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| Brochure | [CAT 4.1 ELECTR 16/17 EN](http://download.weidmueller.com/asset/download/file/35322) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-20-02-92 |
| ECLASS 13.0 | 27-20-02-92 |
| ECLASS 14.0 | 27-20-02-92 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:8965480000Confezione:1 Pezzo
Convertitore/separatore di segnali EX, 2 canali, Ingresso : Temperatura, 4-20 mA, Uscita : 4-20 mA
-
N. articolo:2456180000Confezione:1 Pezzo
Convertitore/separatore di segnali EX, 1 canale, Ingresso : Temperatura, 4-20 mA, Uscita : 4-20 mA
-
N. articolo:2456190000Confezione:1 Pezzo
Convertitore/separatore di segnali EX, 2 canali, Ingresso : Temperatura, 4-20 mA, Uscita : 4-20 mA
-
N. articolo:8965470000Confezione:1 Pezzo
Convertitore/separatore di segnali EX, 1 canale, Ingresso : Temperatura, 0-20 mA, Uscita : 0(4)-20 mA
Amplificatore di isolamento e trasduttore di misuraConvertitore di segnali a sicurezza intrinseca - ACT20XConvertitore di segnali di temperatura e mA
