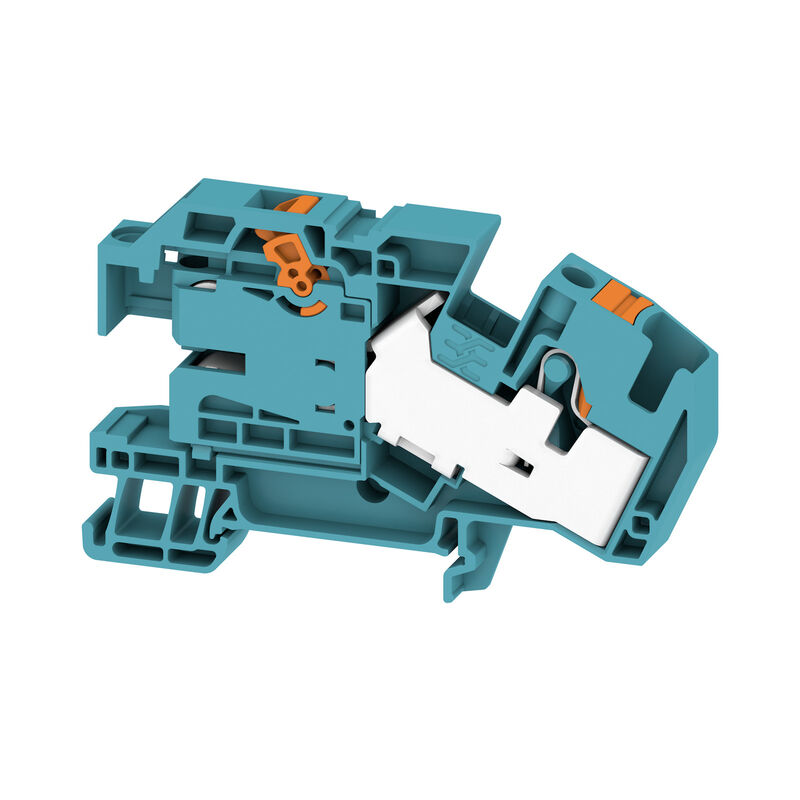

Multi level installation terminal block, PUSH IN, blue, 16 mm², 76 A, 400 V, Number of connections: 2, Number of levels: 1

Produkt ID 2668770000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 15 Anvendte produkter 67
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (rated connection) General Rating data Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Verze
Multi level installation terminal block, PUSH IN, blue, 16 mm², 76 A, 400 V, Number of connections: 2, Number of levels: 1
Číslo objednávky
2668770000
Typ
AITB 16 BB NDT BL
GTIN (EAN)
4064675266259
Qty.
20 Styk

Dimensions and weights

Hloubka
52,9 mm
Depth (inches)
2,083 inch
Výška
84,6 mm
Height (inches)
3,331 inch
Šířka
10 mm
Width (inches)
0,394 inch
Net weight
38,113 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
blue
Colour of operational elements
orange
Brännbarhetsklass enligt UL 94
V-0

System specifications

End cover plate required
Yes
Number of potentials
1
Number of levels
1
Number of clamping points per level
1
Nivåer internt överkopplade
Yes
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Snap-on
Yes
Type of mounting
Snap-on

Conductors for clamping (rated connection)

Connection direction
top
Dimens. caña destornillador
1.0 x 5.5 mm
Gauge to IEC 60947-1
A6
Número de conexiones
2
Sección de conexión del conductor AWG, min.
AWG 18
Sección de conexión del conductor, flexible, max.
16 mm²
Sección de conexión del conductor, flexible, mín.
0,5 mm²
Sección de embornado, máx.
16 mm²
Sección de embornado, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
16 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
10 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5 mm²
Sección del conductor, semirrígido, máx.
16 mm²
Sección del conductor, semirrígido, mín.
0,5 mm²
Section de raccordement du conducteur, rigide, max.
16 mm²
Stripping length
18 mm
Terminal tubular doble, max.
6 mm²
Tipo de conexión
PUSH IN
Twin wire-end ferrules, min.
0,75 mm²
Type of connection 2
PUSH IN
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,5 mm²
Wire connection cross section AWG, max.
AWG 4

General

Leiteranschlussquerschnitt AWG, max.
AWG 4
Leiteranschlussquerschnitt AWG, min.
AWG 18
Mounting rail
TS 35
Normen
In accordance with IEC 60947-7-1

Rating data

Rated cross-section
16 mm²
Rated voltage
400 V
Rated DC voltage
400 V
Nennstrom
76 A
Current at maximum wires
72 A
Standards
In accordance with IEC 60947-7-1
Rated impulse withstand voltage
4 kV
Power loss in accordance with IEC 60947-7-x
2,43 W
Pollution severity
3
Surge voltage category
III

Classifications

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
