Caratteristiche

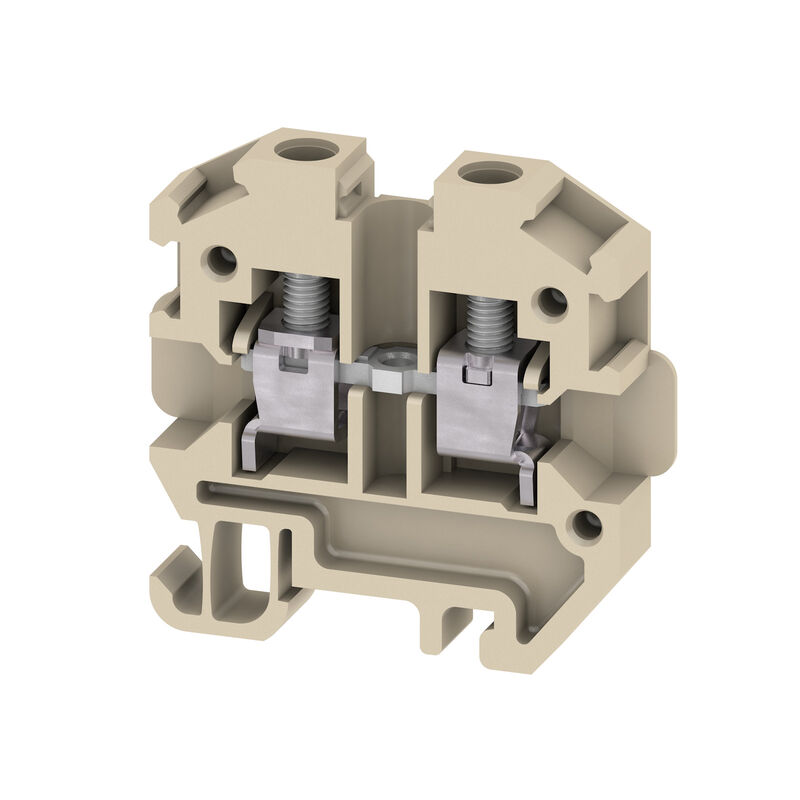

| Versione | Morsettiera passante, Collegamento a vite, beige / giallo, 4 mm², 32 A, 690 V, Numero di collegamenti: 2 |
| N. d’ordine | 0489560000 |
| Tipo | AK 4/O.ZA |
| GTIN (EAN) | 4008190049737 |
| CPZ | 100 Pezzo |
| Profondità | 33 mm |
| Profondità (pollici) | 1,299 inch |
| Posizione verticale | 36,5 mm |
| Altezza (pollici) | 1,437 inch |
| Larghezza | 6 mm |
| Larghezza (pollici) | 0,236 inch |
| Peso netto | 6,39 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66 |
| Colori | beige / giallo |
| Classe d'infiammabilità UL 94 | V-2 |
| Versione |
Collegamento a vite
per collegamento trasversale avvitabile aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 1 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 15 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Numero di morsetti uguali | 10 |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 6 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,8 Nm |
| Coppia di serraggio, min. | 0,6 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 8 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 6 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Stadio di serraggio con elettroavvitatore tipo DMS | 2 |
| Terminali doppi, max. | 1,5 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 3 |
| Sfalsamento TS 15 | 16 mm |
| Guida | TS 15 |
| Norme | IEC 60947-7-1 |
| Numero di poli | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di dimensionamento | 4 mm² |
| Tensione nominale | 690 V |
| Tensione DC nominale | 690 V |
| Corrente nominale | 32 A |
| Corrente con conduttore max. | 41 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 W |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74472) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0489560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0489560000) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |   |
| ROHS | Conforme |
Accessori
-
N. articolo:0303400000Confezione:50 Pezzo
Coperchio morsetto, giallo, PVC, Posizione verticale: 24.2 mm, Larghezza: 20 mm, Profondità: 1 mm, V-2
-
-
-
-
N. articolo:0336400000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 2, Passo in mm (P): 6.10, Isolato: No, Larghezza: 11.1 mm
-
N. articolo:0368300000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 3, Passo in mm (P): 5.10, Isolato: No, Larghezza: 14.2 mm
-
N. articolo:0368400000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 4, Passo in mm (P): 5.10, Isolato: No, Larghezza: 19.3 mm
-
N. articolo:0368600000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 10, Passo in mm (P): 6.10, Isolato: No, Larghezza: 59.9 mm
-
N. articolo:0336600000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 4, Passo in mm (P): 6.10, Isolato: No, Larghezza: 23.3 mm
-
N. articolo:0368500000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 10, Passo in mm (P): 5.10, Isolato: No, Larghezza: 49.9 mm
-
N. articolo:0336500000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 3, Passo in mm (P): 6.10, Isolato: No, Larghezza: 17.2 mm
-
N. articolo:0368200000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 2, Passo in mm (P): 5.10, Isolato: No, Larghezza: 9.1 mm
-
