Caratteristiche

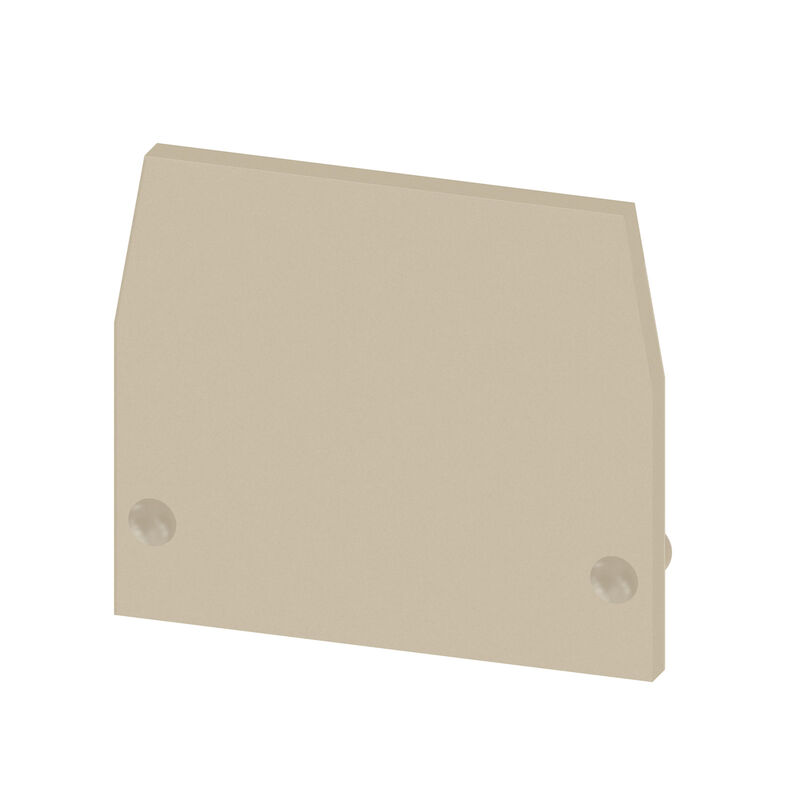

| Versione | Piastra terminale per morsetti, beige, Posizione verticale: 22.5 mm, Larghezza: 1.5 mm, V-2, PA 66, bloccabile: Sì |
| N. d’ordine | 0340560000 |
| Tipo | AP AKZ1.5 |
| GTIN (EAN) | 4008190138745 |
| CPZ | 50 Pezzo |
| Profondità | 19,5 mm |
| Profondità (pollici) | 0,768 inch |
| Posizione verticale | 22,5 mm |
| Altezza (pollici) | 0,886 inch |
| Larghezza | 1,5 mm |
| Larghezza (pollici) | 0,059 inch |
| Peso netto | 0,669 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66 |
| Colori | beige |
| Classe d'infiammabilità UL 94 | V-2 |
| Versione | Terminale |
| bloccabile | Sì |
| Istruzioni di montaggio | Montaggio diretto |
| Istruzioni di montaggio | Montaggio diretto |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59026) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0340560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0340560000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:0340460000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, beige / giallo, 1.5 mm², 17.5 A, 250 V, Numero di collegamenti: 2
-
N. articolo:0340480000Confezione:100 Pezzo
Morsettiera passante, Collegamento a vite, blu, 1.5 mm², 17.5 A, 250 V, Numero di collegamenti: 2
Morsetti componibiliGamma universaleTecnologia a staffa di serraggioSerie SAKTS 15Morsetti passanti1 piano1.5 mm²
