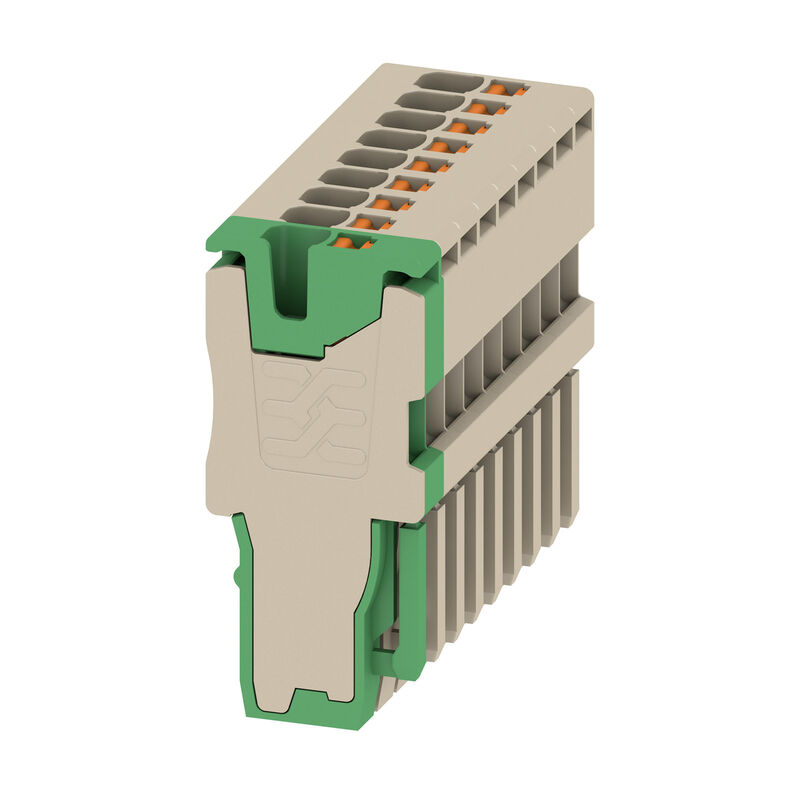

APG 1.5/9-8BG-GN

APG 1.5/9-8BG-GN

プラグ, 1.5 mm², 500 V, 17.5 A, 極数: 9, ダークベージュ

商品番号 2719820000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 10 の付属品です 3 関連製品 317
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ システム仕様 追加の技術データ クランプ用コンダクタ（定格接続） CSA評価データ 全般 評価データ 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

Version
プラグ, 1.5 mm², 500 V, 17.5 A, 極数: 9, ダークベージュ
Código
2719820000
Type
APG 1.5/9-8BG-GN
GTIN (EAN)
4050118811407
数量
20 items

寸法と重量

Depth
31,15 mm
奥行き（インチ）
1,226 inch
Height
14 mm
高さ（インチ）
0,551 inch
Width
31,5 mm
幅（インチ）
1,24 inch
正味重量
10,466 g

温度

Tárolási hőmérséklet
-25 °C...55 °C
周囲温度
-60 °C…85 °C
連続動作温度、最小
-60 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

RoHS Compliance Status
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

材料データ

基本材質
Wemid
色
ダークベージュ
操作要素の色
橙色
UL 94 可燃性等級
V-0

システム仕様

エンドカバープレートの要求
いいえ
電位数
9
レベル数
1

追加の技術データ

取り付け方式
接続されている

クランプ用コンダクタ（定格接続）

Connection direction
上部
Ledardiameter, AWG, max
AWG 14
Калибровая пробка согласно 60 947-1
A1
クランプ範囲、最大
1,5 mm²
クランプ範囲、最小
0,14 mm²
刃寸法
0.4 x 2.0 mm
接続数
9
接続断面、撚線、最大
1,5 mm²
接続断面、撚線、最小
0,14 mm²
接続方式
PUSH IN
被覆剥き長さ
10 mm
配線接続断面 AWG、最小
AWG 26
配線接続断面、ソリッドコア、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
1,5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
1,5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0,14 mm²
配線接続断面、細径撚線、最大
1,5 mm²
配線接続断面、細径撚線、最小
0,14 mm²
配線接続断面ソリッドコア、最大
1,5 mm²

CSA評価データ

証明書番号（CSA）
200039-70089609
配線の最大断面（CSA）
14 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
300 V
電圧規模C（CSA）
300 V
電圧規模D（CSA）
600 V
電流の規模B（CSA）
13 A
電流の規模C（CSA）
13 A
電流の規模D（CSA）
5 A

全般

Normy
IEC60947-7-1に準拠
przekrój przyłącza przewodu AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 14
극 수
9

評価データ

定格断面
1,5 mm²
定格電圧
500 V
隣接端子への定格電圧
500 V
定格 DC 電圧
500 V
公称電流
17,5 A
最大導体電流
17,5 A
標準
IEC60947-7-1に準拠
IEC 60947-7-x 準拠の容量抵抗
1,83 mΩ
定格インパルス耐電圧
6 kV
IEC 60947-7-xに準拠した出力損失
0,56 W
サージ電圧カテゴリー
III
汚染度
3

分類

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
