Caratteristiche
| Versione | Adattatore di prova (Morsetto), 1.5 mm², 250 V, 0.2 A |
| N. d’ordine | 1991890000 |

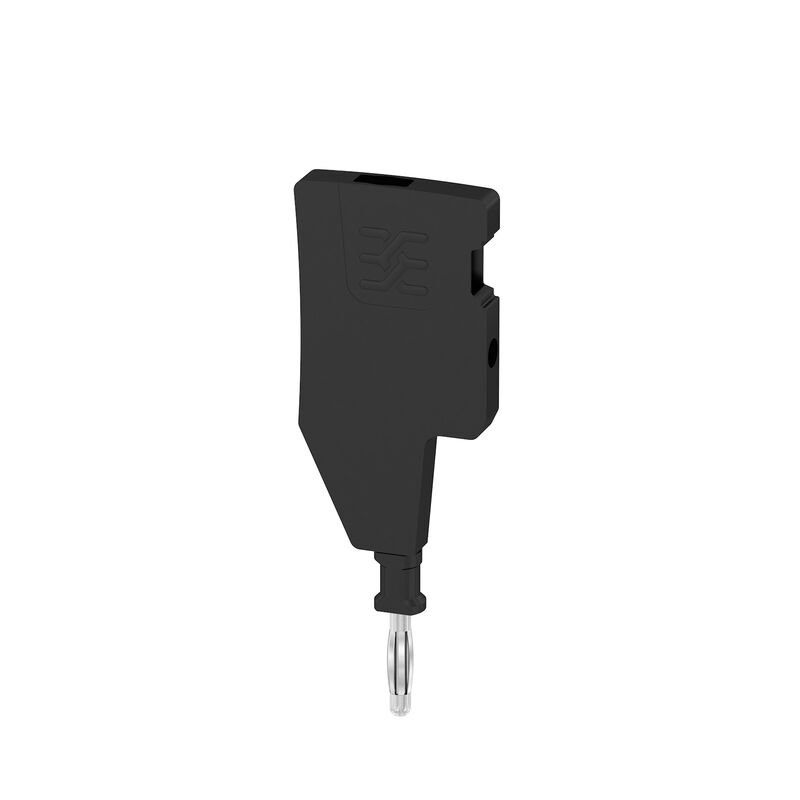

| Tipo | ATPG 1.5-10 L |
| GTIN (EAN) | 4050118376647 |
| CPZ | 50 Pezzo |
| Profondità | 51 mm |
| Profondità (pollici) | 2,008 inch |
| Posizione verticale | 18,5 mm |
| Altezza (pollici) | 0,728 inch |
| Larghezza | 3,5 mm |
| Larghezza (pollici) | 0,138 inch |
| Peso netto | 2,52 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 1 |
| Numero di potenziali per piano | 1 |
| Collegamento PE | No |
| con perno d'arresto | No |
| Lati aperti | chiuso |
| Campo di sezioni, max. | 1,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 6 mm |
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 1 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 1 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Passo in mm (P) | 3,5 mm |
| Numero di poli | 1 |
| Sezione di dimensionamento | 1,5 mm² |
| Tensione nominale | 250 V |
| Tensione DC nominale | 250 V |
| Corrente nominale | 0,2 A |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,83 mΩ |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,56 W |
| Grado di lordura | 2 |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65613) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1991890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1991890000) |
| Documentazione utente |
[ADDITIONAL_NOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_80174)
[ADDITIONAL_NOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_80175) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Conforme |
