BCZ 3.81/05/270F SN OR BX

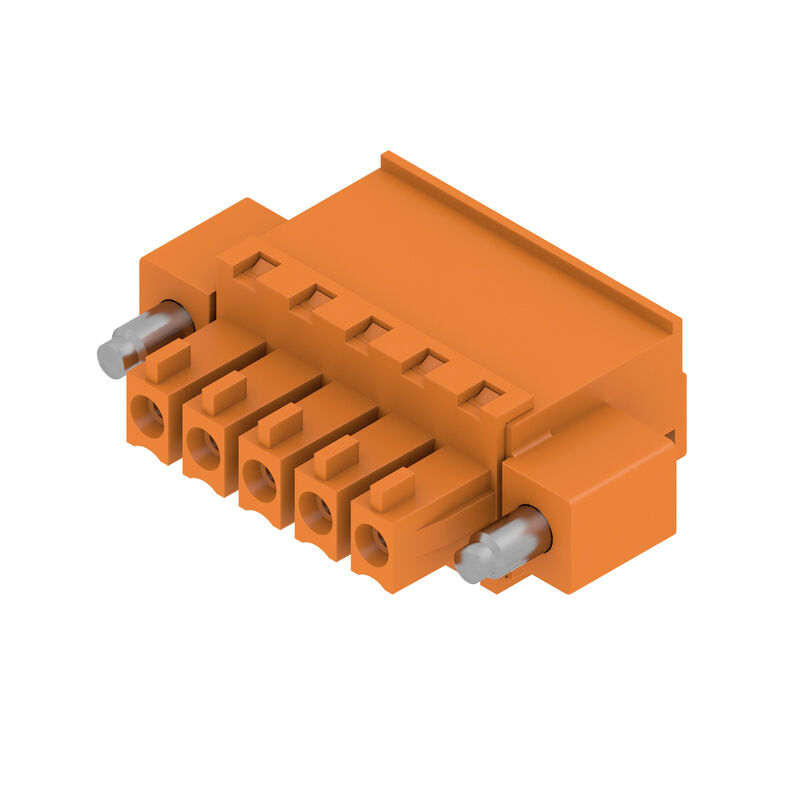

Product image
BCZ 3.81/05/270F SN OR BX

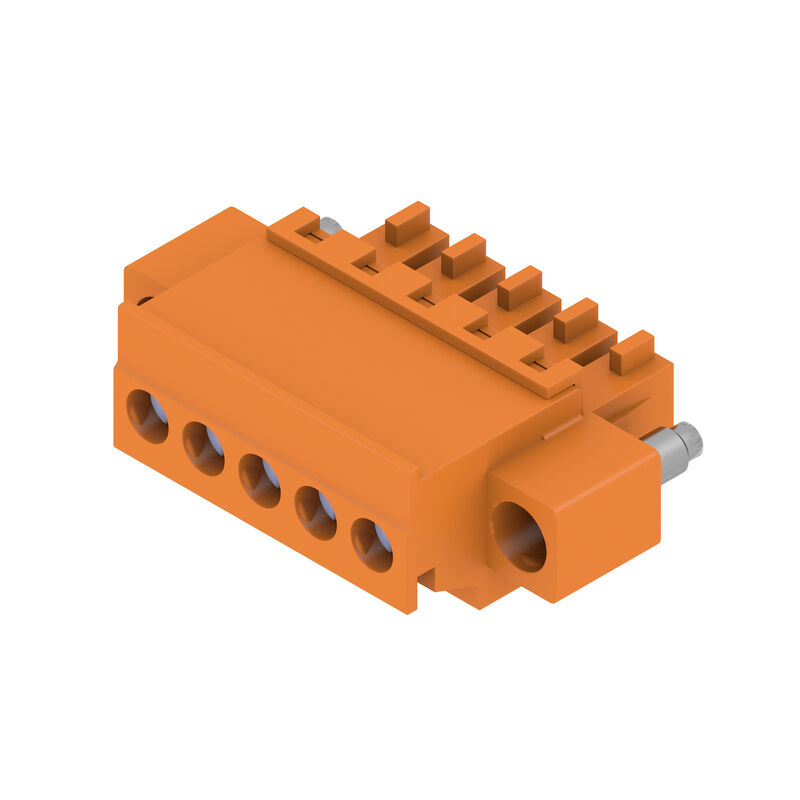

Product image
BCZ 3.81/05/270F SN OR BX
Dimensional drawing
BCZ 3.81/05/270F SN OR BX
Graph
BCZ 3.81/05/270F SN OR BX
Graph
BCZ 3.81/05/270F SN OR BX
Graph
BCZ 3.81/05/270F SN OR BX
Graph

BCZ 3.81/05/270F SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 270°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Ürün No. 1940490000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Karşı parçalar 9 İlgili ürünler 13
Approvals Allmänna beställningsdata Mått och vikter Environmental Product Compliance System Parameters Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Datos nominales según UL 1059 Packing Typové testy Important note Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 5, 270°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Заказ №
1940490000
Тип
BCZ 3.81/05/270F SN OR BX
GTIN (EAN)
4032248656349
Кол.
50 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Verpackung
Box

Mått och vikter

Глубина
19,1 mm
Глубина (дюймов)
0,752 inch
Высота
10,5 mm
Height (inches)
0,413 inch
Ширина
29,47 mm
Width (inches)
1,16 inch
Масса нетто
3,604 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

System Parameters

Серия изделия
OMNIMATE Signal - series BC/SC 3.81
Вид соединения
Field connection
Метод проводного соединения
Clamping yoke connection
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Направление вывода кабеля
270°
Количество полюсов
5
L1 в мм
15,24 mm
L1 в дюймах
0,6 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
1 mm²
Защита от прикосновения согласно DIN VDE 57 106
Ujjak számára biztonságos
Защита от прикосновения согласно DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Объемное сопротивление
≤5 mΩ
Кодируемый
Sì
Длина зачистки изоляции
7 mm
클램프 스크류
M 2
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0,2 Nm
      • 최대:
        0,25 Nm
  • 토크 유형:
    스크류 플랜지
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0,15 Nm
      • 최대:
        0,2 Nm

Materialdata

Изоляционный материал
PA 66 GF 30
Цветовой код
orange
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 550
Grado inflamabilidad según UL 94
V-0
Материал контакта
Lega in rame
Поверхность контакта
stagnato
Структура слоев штепсельного контакта
0.5...1.5 µm Cu / 2...5 µm Sn
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Anslutningsbara ledare

Диапазон зажима, мин.
0,08 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
Текст ссылки
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
15,9 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 76 A

Märkdata enligt CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования C/CSA)
8 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
사양은 최대값, 상세정보 - 승인서 참조

Datos nominales según UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
사양은 최대값, 상세정보 - 승인서 참조

Packing

Упаковка
Box
Длина VPE
90 mm
VPE с
80 mm
Высота VPE
70 mm

Typové testy

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, jmenovité napětí, jmenovitý průřez, rozteč, typ materiálu, označení schválení UL, označení schválení CSA
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Испытание: Зажимное поперечное сечение
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Испытание на повреждение из-за случайного ослабления проводов
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Испытание на выдергивание
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
