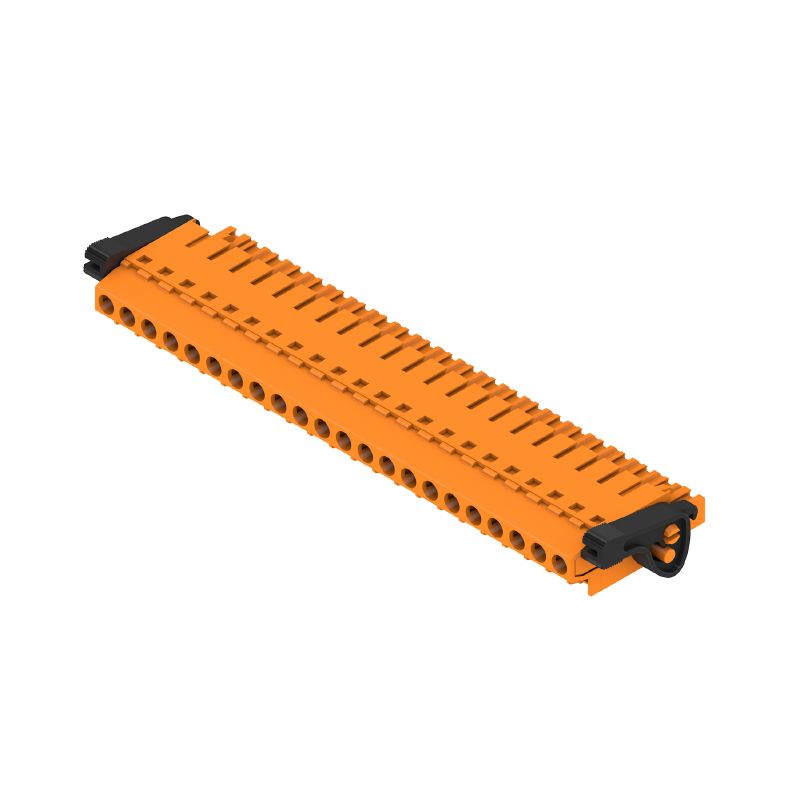

BLT 5.08HC/22/180LR SN OR BX
제품 이미지
그림과 유사
BLT 5.08HC/22/180LR SN OR BX
제품 이미지
BLT 5.08HC/22/180LR SN OR BX
Dimensional drawing
BLT 5.08HC/22/180LR SN OR BX
Graph
Self-locking
Immediately on plugging in
BLT 5.08HC/22/180LR SN OR BX
제품 장점
Self-locking
Immediately on plugging in
BLT 5.08HC/22/180LR SN OR BX
제품 장점
Gentle unlocking
Low mechanical stress

BLT 5.08HC/22/180LR SN OR BX

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 22, 180°, TOP connection, Clamping range, max. : 2.5 mm², Box

항목 번호 1890420000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 2 상대품 14 관련 제품 30
Approvals Allgemeine Bestelldaten Abmessungen und Gewichte Environmental Product Compliance System Parameters Material data Conductors suitable for connection IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 Packing 유형 테스트 Important note 분류

Approvals

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Allgemeine Bestelldaten

버전
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 22, 180°, TOP connection, Clamping range, max. : 2.5 mm², Box
주문 번호
1890420000
유형
BLT 5.08HC/22/180LR SN OR BX
GTIN(EAN)
4032248498901
수량
12 items
제품 데이터
IEC: 400 V / 27 A / 0.2 - 2.5 mm²
UL: 300 V / 17 A / AWG 26 - AWG 14
패키징
박스

Abmessungen und Gewichte

깊이
31.8 mm
깊이 (인치)
1.252 inch
높이
15.1 mm
높이 (인치)
0.594 inch
너비
121.58 mm
폭 (인치)
4.787 inch
순중량
112.1 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System Parameters

Product family
OMNIMATE Signal - series BL/SL 5.08
Type of connection
필드 결선
와이어 결선 방식
TOP 결선
피치(mm)(P)
5.08 mm
피치(인치)(P)
0.2 "
도체 아웃렛 방향
180°
Number of poles
22
L1 in mm
106.68 mm
L1 in inches
4.2 "
행 수
1
Número de filas de polos
1
Section nominale
2.5 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
Protezione da contatto accidentale secondo DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Resistenza di passaggio
≤5 mΩ
Can be coded
예
탈피 길이
13 mm
클램프 스크류
M 2.5
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
8 N
당기는 힘 / 폴, 최대
7 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.4 Nm
      • 최대:
        0.5 Nm

Material data

절연재
PBT
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Conductors suitable for connection

클램프 범위, 최소
0.13 mm²
2.5 mm²
결선 단면규격 AWG, 최소
AWG 28
결선 단면규격 AWG, 최대
AWG 14
단선, 최소 H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
2.5 mm²
연선, 최소 H05(07) V-K
0.2 mm²
연선, 최대 H05(07) V-K
2.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.2 mm²
페럴 포함, DIN 46228 pt 1, 최대
1.5 mm²
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm ; 2.4 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      1076980000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9025930000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9019140000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9004060000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
27 A
정격 전류, 최대 극 수(Tu=20°C)
19 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
16 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s, 100 A

CSA에 따른 정격 데이터

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
정격 전류(사용 그룹 D / CSA)
15 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 14

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
17 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 14
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Packing

Упаковка
Box
VPE 길이
338 mm
VPE width
130 mm
VPE 높이
33 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 재질 유형, 날짜 시계
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥5 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
  • 평가:
    통과
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
  • 평가:
    통과

Important note

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 케이블 사이즈가 큰 경우 PZ 6/5 압착공구를 사용하여 페럴을 A 형태로 압착할 것을 권장합니다.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
