BUF 10.16IT/05/180F AG BK BX



Conforme

[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)

E60693

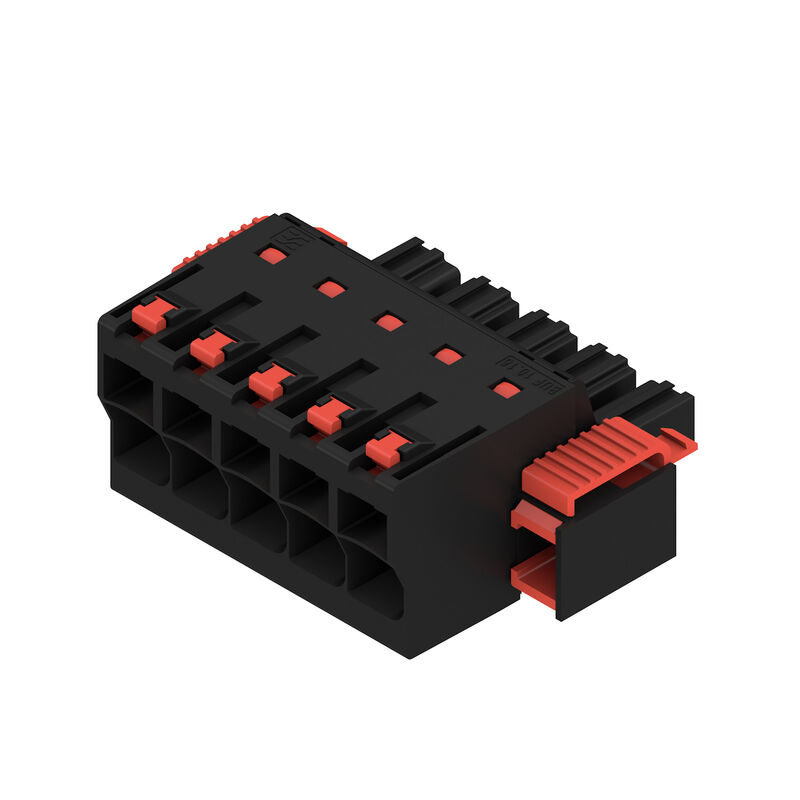

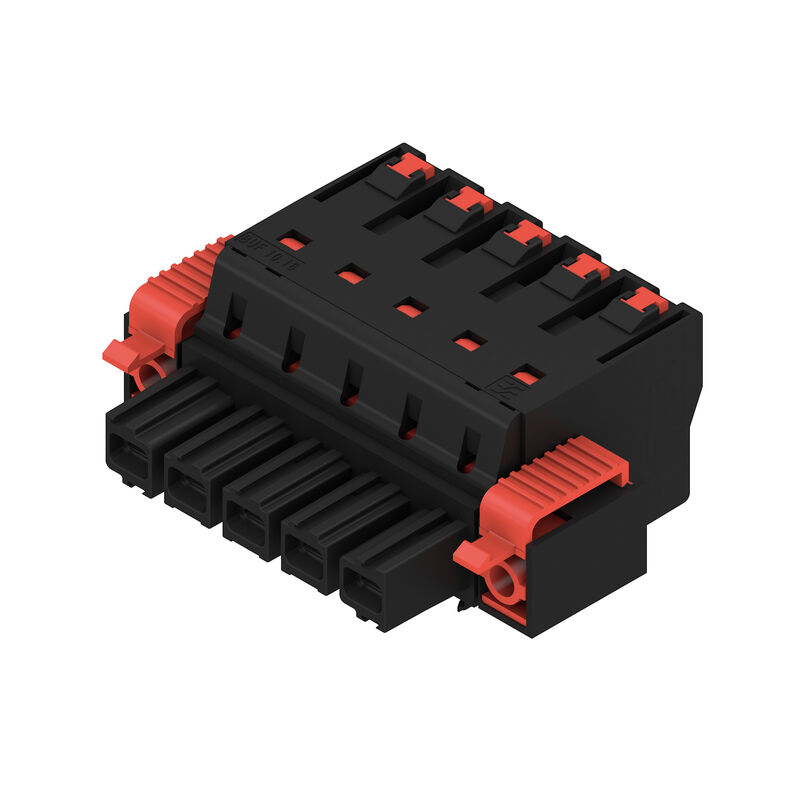

Connettore per circuito stampato, Connettore femmina, 10.16 mm, Numero di poli: 5, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 16 mm², Box

2493330000

BUF 10.16IT/05/180F AG BK BX

4050118503111

16  Pezzo

IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6

Box

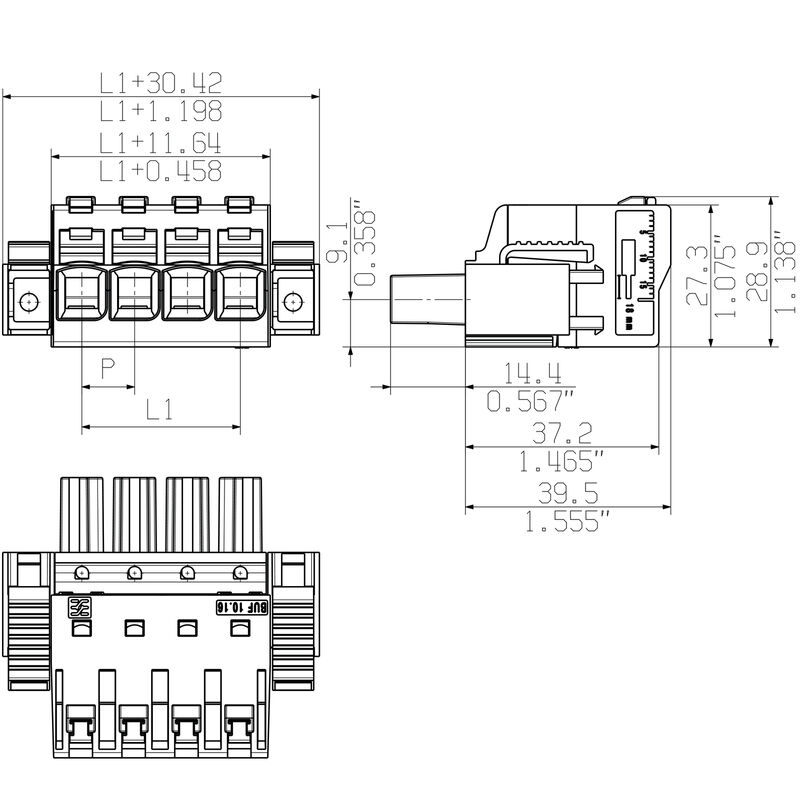

39,5  mm

1,555  inch

28,9  mm

1,138  inch

71,12  mm

2,8  inch

17,5  g

Conforme senza esenzione

No SVHC above 0.1 wt%

OMNIMATE Power - Serie BU/SU 10.16

Collegamento al campo

PUSH IN con attuatore

10,16  mm

0,4  "

180°

5

40,64  mm

1,6  "

1

1

16  mm²

sicurezza per le dita

IP 20

IP20

Sì

18  mm

0,8 x 4,0

DIN 5264

25

15  N

15  N

PA GF

nero

RAL 9011

II

≥ 400

≥ 10⁸ Ω

V-0

Lega in rame

Argentato

≥ 3 µm Ag

-40  °C

70  °C

-50  °C

120  °C

2,5  mm²

16  mm²

AWG 12

AWG 4

2,5  mm²

10  mm²

10  mm²

16  mm²

2,5  mm²

16  mm²

2,5  mm²

16  mm²

2,5  mm²

16  mm²

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    2,5 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      20 mm

  • Terminale consigliato:

    9019180000

  • Lunghezza di spellatura:

    • nominale:

      18 mm

  • Terminale consigliato:

    9004090000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    4 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      20 mm

  • Terminale consigliato:

    9019210000

  • Lunghezza di spellatura:

    • nominale:

      18 mm

  • Terminale consigliato:

    9004110000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    6 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      20 mm

  • Terminale consigliato:

    0565700000

  • Lunghezza di spellatura:

    • nominale:

      18 mm

  • Terminale consigliato:

    9004130000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    10 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      21 mm

  • Terminale consigliato:

    0565800000

  • Lunghezza di spellatura:

    • nominale:

      18 mm

  • Terminale consigliato:

    0379300000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    16 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      21 mm

  • Terminale consigliato:

    0566000000

  • Lunghezza di spellatura:

    • nominale:

      18 mm

  • Terminale consigliato:

    0375200000

La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

76  A

71  A

70  A

62  A

1.000  V

1.000  V

1.000  V

8  kV

8  kV

8  kV

3 x 1s da 800A

CURUS

E60693

600  V

600  V

51  A

51  A

AWG 12

AWG 6

Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Box

356  mm

188  mm

76  mm

• Standard:

  IEC 60068-2-70 / 12.95

• Test:

  siglatura di origine, identificazione della tipologia, passo, robustezza, Lunghezza di spellatura

• Valutazione:

  disponibile

• Standard:

  IEC 60999-1:1999-11 sezione 9.1, IEC 60947-1:2011-03 sezione 8.2.4.5.1

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    semirigido 2,5 mm²

  • Tipo di cavo e sezione del cavo:

    rigido 2,5 mm²

  • Tipo di cavo e sezione del cavo:

    semirigido 16 mm²

  • Tipo di cavo e sezione del cavo:

    rigido 10 mm²

  • Tipo di cavo e sezione del cavo:

    AWG 12/1

  • Tipo di cavo e sezione del cavo:

    AWG 12/19

  • Tipo di cavo e sezione del cavo:

    AWG 4/1

  • Tipo di cavo e sezione del cavo:

    AWG 4/19

• Valutazione:

  passato

• Standard:

  IEC 60999-1:1999-11 sezione 9.4 o sezione 8.10

• Requisito:

  0,7 kg

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    H07V-K2.5

  • Tipo di cavo e sezione del cavo:

    H07V-U2.5

  • Tipo di cavo e sezione del cavo:

    AWG 14/1

  • Tipo di cavo e sezione del cavo:

    AWG 14/19

• Valutazione:

  passato

• Requisito:

  2,9 kg

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    H07V-K16

  • Tipo di cavo e sezione del cavo:

    H07V-U16

• Valutazione:

  passato

• Requisito:

  4,5 kg

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    AWG 4/7

  • Tipo di cavo e sezione del cavo:

    AWG 4/19

• Standard:

  IEC 60999-1:1999-11 sezione 9.5

• Requisito:

  ≥50 N

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    AWG 14/1

  • Tipo di cavo e sezione del cavo:

    AWG 14/19

  • Tipo di cavo e sezione del cavo:

    H07V-K2.5

  • Tipo di cavo e sezione del cavo:

    H07V-U2.5

• Valutazione:

  passato

• Requisito:

  ≥100 N

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    H07V-K16

  • Tipo di cavo e sezione del cavo:

    H07V-U16

• Valutazione:

  passato

• Requisito:

  ≥ 135 N

• Tipo di conduttore:

  • Tipo di cavo e sezione del cavo:

    AWG 4/7

  • Tipo di cavo e sezione del cavo:

    AWG4/19

• Valutazione:

  passato

Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi
