BVFL 7.62HP/05/180 SN BK BX

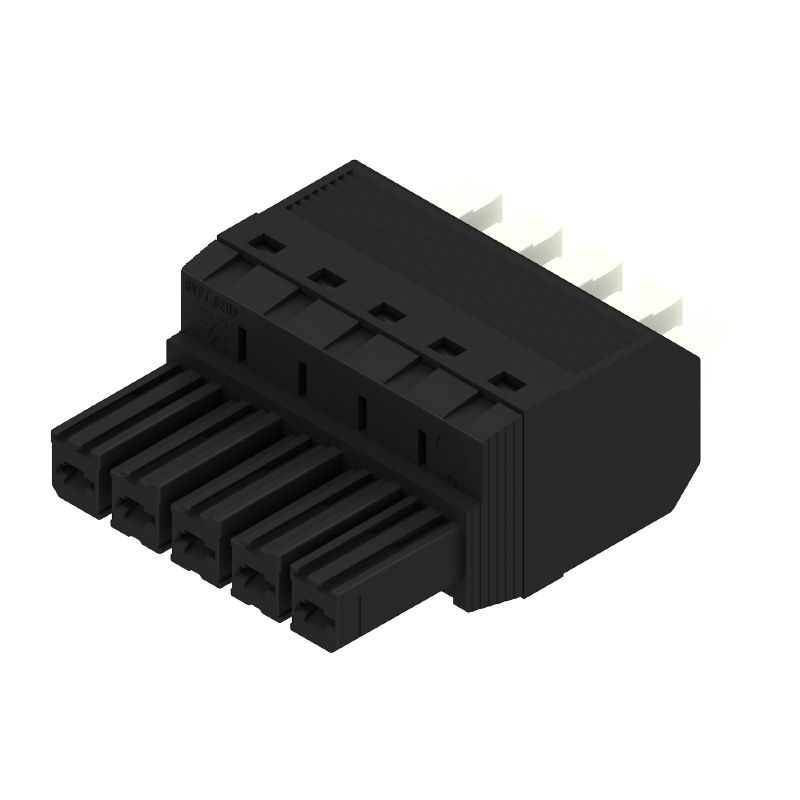

Illustrazione del prodotto
BVFL 7.62HP/05/180 SN BK BX
Illustrazione del prodotto
BVFL 7.62HP/05/180 SN BK BX
Dimensional drawing
BVFL 7.62HP/05/180 SN BK BX
Graph
BVFL 7.62HP/05/180 SN BK BX
Graph
Installation without tools
Outlet direction: 90° und 180°
BVFL 7.62HP/05/180 SN BK BX
Graph
BVFL 7.62HP/05/180 SN BK BX
Vantaggi del prodotto
Secure connection of small conductors
PUSH IN WIRE READY
BVFL 7.62HP/05/180 SN BK BX
Vantaggi del prodotto
Installation without tools
Outlet direction: 90° und 180°

BVFL 7.62HP/05/180 SN BK BX

Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 5, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 6 mm², skrzynia

N. articolo 2548890000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Controparti 8 Prodotti correlati 4
Omologazioni Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Opakowanie Viktig hänvisningstext Classificazioni

Omologazioni

ROHS
Conforme

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 5, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 6 mm², skrzynia
Order No.
2548890000
Type
BVFL 7.62HP/05/180 SN BK BX
GTIN (EAN)
4050118558562
Qty.
48 Pezzo
Parametri prodotto
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 39 A / AWG 24 - AWG 8
Imballaggio
Box

Wymiary i masa

Depth
52,1 mm
Głębokość (cale)
2,051 inch
Height
20,6 mm
Altezza (pollici)
0,811 inch
Net weight
22,183 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametry systemu

Product family
OMNIMATE Power - seria BV/SV 7.62HP
Type of connection
Field connection
Wire connection method
PUSH IN con attuatore
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Conductor outlet direction
180°
Number of poles
5
L1 in mm
30,48 mm
L1 in inches
1,2 "
Number of rows
1
Pin series quantity
1
Rated cross-section
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Touch-safe protection acc. to DIN VDE 0470
IP 20
Grado di protezione
IP20
Volume resistance
4,50 mΩ
Can be coded
Sì
Lunghezza di spellatura
12 mm
Lama cacciavite
0,6 x 3,5
Cicli di inserimento
25

Dane materiałowe

Insulating material
PA GF
Colour
черный
Colour of operational elements
bianco
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Contact material
Lega in rame
Contact surface
stagnato
Layer structure of plug contact
6...8 µm Sn lucido
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
125 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
125 °C

Przewody pasujące do złącza

Clamping range, min.
0,5 mm²
Clamping range, max.
6 mm²
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
6 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
6 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
6 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0409500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9025910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9025930000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9004060000
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9019140000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0186100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019170000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0244100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019200000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0191900000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0533500000
Reference text
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
41 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
38 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/3
800 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1s mit 420 A
Clearance, min.
10,4 mm
Creepage distance, min.
12,7 mm

Dati di dimensionamento secondo CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
33 A
Rated current (Use group C / CSA)
33 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8

Dati di dimensionamento sec. UL 1059

Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
39 A
Rated current (Use group C / UL 1059)
39 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8

Opakowanie

Packaging
skrzynia
VPE length
353 mm
VPE width
136 mm
VPE height
61 mm

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Notes

• Altre varianti su richiesta
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Ulteriori combinazioni di poli su richiesta
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
