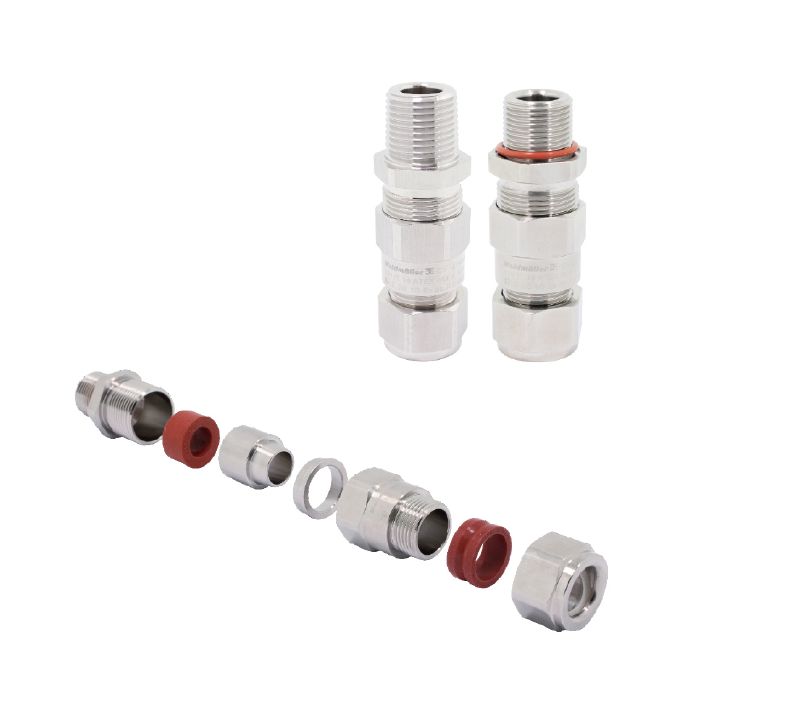

| Versione | E1W (pressacavo armato per zone Ex e/d Klippon SWA a doppia guarnizione), Pressacavo, diritto, M 32 x 1,5, 16 mm, Armatura a filo singolo, 1.6 - 2 mm, OD min. 26 - OD max. 34 mm, ID min. 19.50 - ID max. 26.30 mm, Acciaio inox 1.4404 |
| N. d’ordine | 1188880000 |
| Tipo | E1WS/32/M32-WM |
| GTIN (EAN) | 4050118085532 |
| CPZ | 12 Pezzo |
| Posizione verticale | 67 mm |
| Altezza (pollici) | 2,638 inch |
| Larghezza | 50,6 mm |
| Larghezza (pollici) | 1,992 inch |
| Lunghezza | 83 mm |
| Lunghezza (pollici) | 3,268 inch |
| Peso netto | 385 g |
| Temperatura d'esercizio | -50 °C...120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Identificazione |
II 2G 1D
Ex db IIC Gb Ex eb IIC Gb Ex ta IIIC Da |
| Numero del certificato pressacavo (ATEX) | TÜV IT 16ATEX 059X |
| Numero del certificato pressacavo (IECEx) | IECEx TPS 16.0004X |
| N° certificato (IECEX) | IECEXTPS16.0004X |
| Pressacavo n. certificato (CCC) | 2020322313000069 |
| Alogeni | No |
| Apertura della chiave 1 | 46 mm |
| Apertura della chiave 2 | 46 mm |
| Armatura, max. | 2 mm |
| Armatura, min. | 1,6 mm |
| Campo delle temperature di impiego, max. | 120 °C |
| Campo delle temperature di impiego, min. | -50 °C |
| Coppia di serraggio | 65 Nm |
| Diametro cavo, esterno, max. | 34 mm |
| Diametro cavo, esterno, min. | 26 mm |
| Diametro cavo, interno, max. | 26,3 mm |
| Diametro cavo, interno, min. | 19,5 mm |
| Filettatura (esterna) | M 32 x 1,5 |
| Grado di protezione |
IP66
IP68 |
| Guarnizione | Silicone |
| Indicazioni per l'installazione | Vedere le istruzioni per il montaggio |
| Inserto di tenuta stagna | Silicone |
| Lunghezza filettatura | 16 mm |
| Materiale | Acciaio inox 1.4404 |
| Norme |
EN 60079-0
EN 60079-1 GB 3836.1 GB 3836.2 GB 3836.3 EN 60079-31 EN 60079-7 IEC 60079-0 IEC 60079-1 IEC 60079-31 IEC 60079-7 GB 12476.1 GB 12476.5 |
| O-ring | Silicone |
| Passo del filetto | 1,5 mm |
| Pressacavi | M 32 |
| Protezione d'accensione |
Ignifugo per la zona Ex d
Sicurezza aumentata per la zona Ex e |
| quantità di fili | 1 |
| Silicone | Sì |
| Tipo di armatura | Armatura a filo singolo |
| Tipo di armatura, breve termine | SWA |
| Omologazione/Certificato/Documento di conformità | |
| Dati ingegneristici | |
| CADENAS eCATALOG | |
| Documentazione utente | |
| Cataloghi |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-34 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-04 |
| ECLASS 13.0 | 27-14-08-04 |
| ECLASS 14.0 | 27-14-08-04 |
| Omologazioni |     |
| ROHS | Conforme |
-
