EGD1 EG2 4D 5-250VAC/1A

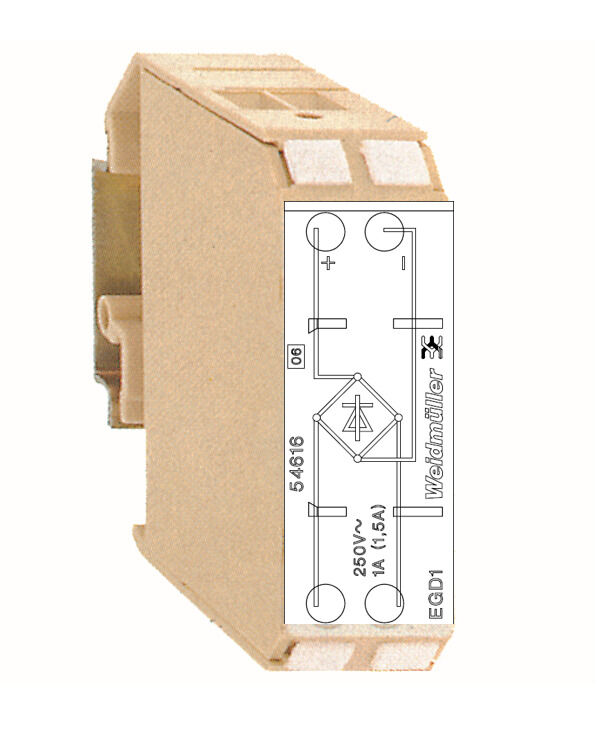

Simile alla figura
EGD1 EG2 4D 5-250VAC/1A

EGD1 EG2 4D 5-250VAC/1A

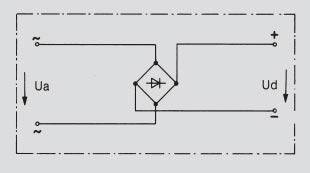

Circuito raddrizzatore

N. articolo 0546160000
Non utilizzare questo prodotto per particolari di nuova progettazione
Download foglio dati Download dei prodotti Supporto ingegneristico
Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Uscita Coordinazione di isolamento Ingresso Dati generali Cordinazione di isolamento Dati di collegamento Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Circuito raddrizzatore
N. d’ordine
0546160000
Tipo
EGD1 EG2 4D 5-250VAC/1A
GTIN (EAN)
4008190098162
CPZ
10  Pezzo
Disponibile fino a
31.12.2015

Dimensioni e pesi

Posizione verticale
58  mm
Altezza (pollici)
2,283  inch
Larghezza
20  mm
Larghezza (pollici)
0,787  inch
Peso netto
34,76  g

Temperature

Temperatura di magazzinaggio
-45 °C...100 °C
Temperatura d'esercizio
-30 °C...40 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7cI
REACH SVHC
No SVHC above 0.1 wt%

Dati generali

Altezza con guida di supporto TS 35
63  mm
Altezza con TS 32
67,5  mm
Forma
custodia portacomponenti
Larghezza + tolleranza affiancamento
20,2 mm
Segmento
Misurazione - Controllo - Regolazione
Versione
Protezione contro le sovratensioni, circuiti di misura, comando e regolazione

Uscita

Tensione d'uscita osservazioni
Ud = 0,9 x UA

Coordinazione di isolamento

Classe di sovratensione
II
Grado di lordura
2

Ingresso

Tensione nominale
230 V AC
Corrente nominale AC
1.5 A

Dati generali

Forma
custodia portacomponenti
Versione
Protezione contro le sovratensioni, circuiti di misura, comando e regolazione

Cordinazione di isolamento

Classe di sovratensione
II
Grado di lordura
2

Dati di collegamento

Divisione
2,5  mm²
Tipo di collegamento
Collegamento a vite
Coppia di serraggio, min.
0,4  Nm
Coppia di serraggio, max.
0,6  Nm
Campo di serraggio, collegamento di dimensionamento
4  mm²
Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
4  mm²
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, flessibile, max.
4  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,5  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
2,5  mm²

Classificazioni

ETIM 6.0
EC002540
ETIM 7.0
EC002540
ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 9.0
27-04-07-01
ECLASS 9.1
27-04-03-90
ECLASS 10.0
27-04-07-01
ECLASS 11.0
27-04-03-90
ECLASS 12.0
27-04-03-90
ECLASS 13.0
27-04-03-90
ECLASS 14.0
27-04-03-90
ECLASS 15.0
27-04-03-90
