EGD2 EG2 5..240VAC/1A
Simile alla figura
EGD2 EG2 5..240VAC/1A

EGD2 EG2 5..240VAC/1A

Questo prodotto a breve non sarà più disponibile.

Ultima data dell’ordine: /Date(1793314800000)/

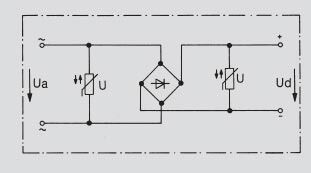

Circuito raddrizzatore, Protezione contro le sovratensioni con varistore

N. articolo 0546260000
Download foglio dati Documentazione sul prodotto Supporto ingegneristico
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Dati generali Ingresso Dati generali Cordinazione di isolamento Dati di collegamento Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Circuito raddrizzatore, Protezione contro le sovratensioni con varistore
N. d’ordine
0546260000
Tipo
EGD2 EG2 5..240VAC/1A
GTIN (EAN)
4008190103705
CPZ
10 Pezzo
Stato consegna
In futuro questo articolo non sarà più disponibile.
Ultima data dell’ordine
/Date(1793314800000)/

Dimensioni e pesi

Posizione verticale
58 mm
Altezza (pollici)
2,283 inch
Larghezza
20 mm
Larghezza (pollici)
0,787 inch
Peso netto
36,87 g

Temperature

Temperatura di magazzinaggio
-45 °C...100 °C
Temperatura d'esercizio
-30 °C...40 °C

Probabilità di guasto

MTTF
11.414 a

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a
REACH SVHC
Lead 7439-92-1
SCIP
e1c85f97-efe9-452e-b160-3df02d7555ab

Dati generali

Altezza con guida di montaggio DIN (TS 35)
63 mm
Altezza con TS 32
67,5 mm
Forma
custodia portacomponenti
Larghezza + tolleranza affiancamento
20,2 mm
Segmento
Misurazione - Controllo - Regolazione
Versione
Protezione contro le sovratensioni, circuiti di misura, comando e regolazione

Ingresso

Tensione nominale
230 V AC
Corrente nominale AC
2,5 A

Dati generali

Forma
custodia portacomponenti
Versione
Protezione contro le sovratensioni, circuiti di misura, comando e regolazione

Cordinazione di isolamento

Classe di sovratensione
II
Grado di lordura
2

Dati di collegamento

Divisione
2,5 mm²
Tipo di collegamento
Collegamento a vite
Coppia di serraggio, min.
0,4 Nm
Coppia di serraggio, max.
0,6 Nm
Campo di serraggio, collegamento di dimensionamento
4 mm²
Diametro del cavo (tensione nominale), min.
0,5 mm²
Diametro del cavo (tensione nominale), max.
4 mm²
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione trasversale del collegamento del conduttore, flessibile, max.
4 mm²
Diametro del cavo, flessibile con capocorda (DIN 46228-1), min.
0,5 mm²
Diametro del cavo, flessibile con capocorda (DIN 46228-1), max.
2,5 mm²

Classificazioni

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-03-90
ECLASS 15.0
27-04-03-90
