Caratteristiche
| Versione | Morsetto PE, Collegamento a vite, giallo, verde, 4 mm², 800 V, Numero di collegamenti: 1, Numero di piani: 1, TS 35, V-2, PA 66 |
| N. d’ordine | 0661160000 |

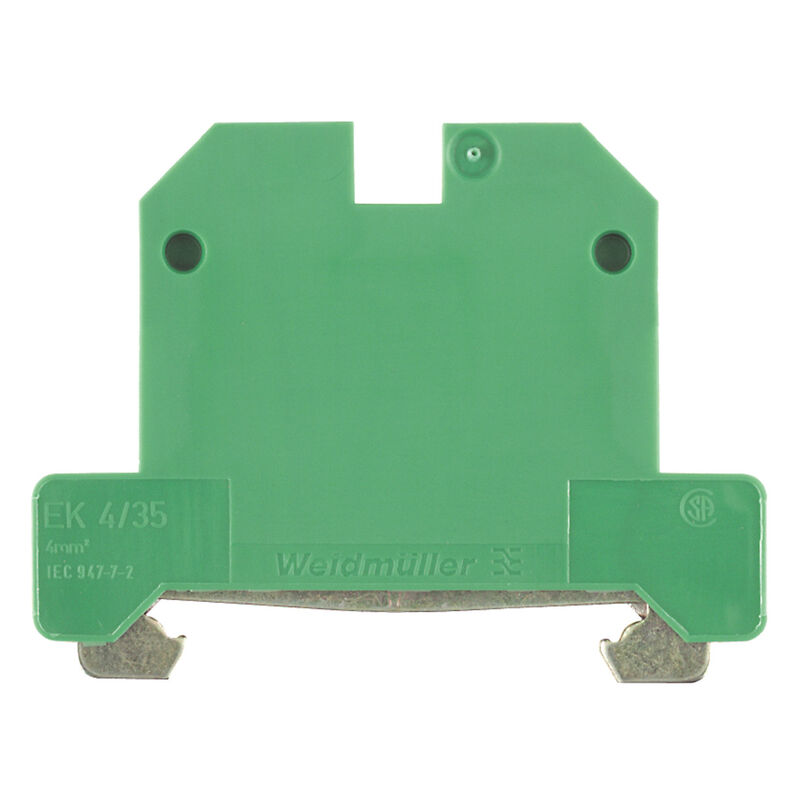

| Tipo | EK 4/35 |
| GTIN (EAN) | 4008190038823 |
| CPZ | 100 Pezzo |
| Stato consegna | In futuro questo articolo non sarà più disponibile. |
| Disponibile fino a | 31.07.2023 |
| Prodotto alternativo | [1010100000](~/p/1010100000) |
| Profondità | 44 mm |
| Profondità (pollici) | 1,732 inch |
| 56,5 mm | |
| Altezza (pollici) | 2,224 inch |
| Larghezza | 6,5 mm |
| Larghezza (pollici) | 0,256 inch |
| Peso netto | 18,63 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66 |
| Colori |
giallo
verde |
| Classe d'infiammabilità UL 94 | V-2 |
| Versione |
Collegamento a vite
Con collegamento PE in stato chiuso |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | Sì |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | chiuso |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | se avvitato |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 4 mm² |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 6 mm² |
| Campo di sezioni, min. | 0,33 mm² |
| Coppia di serraggio, max. | 1 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 12 mm |
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 6 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 3 |
| N° certificato (CSA) | 12400-235 |
| Sezione cavo max (CSA) | 10 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Corrente temporanea di dimensionamento | 720 A (6 mm²) |
| Vite centrale nei morsetti PE | M 3 |
| Campo della coppia di serraggio vite di fissaggio | 0,5...1,0 Nm |
| Funzione PEN | No |
| Sezione di dimensionamento | 4 mm² |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 800 V |
| Norme | IEC 60947-7-2 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 W |
| Grado di lordura | 3 |
| Grandezza conduttore Factory wiring max (UR) | 12 AWG |
| Grandezza conduttore Factory wiring min (UR) | 26 AWG |
| Grandezza conduttore Field wiring max (UR) | 12 AWG |
| Grandezza conduttore Field wiring min (UR) | 22 AWG |
| N° certificato (UR) | E60693 |
| Omologazione/Certificato/Documento di conformità |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280)
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89282) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36700) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59250) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0661160000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
