Caratteristiche
| Versione | Misurazione/visualizzazione di potenza per una rete monofase, Uso di CT, Uscita impulso,, Modbus RTU |
| N. d’ordine | 7760051002 |

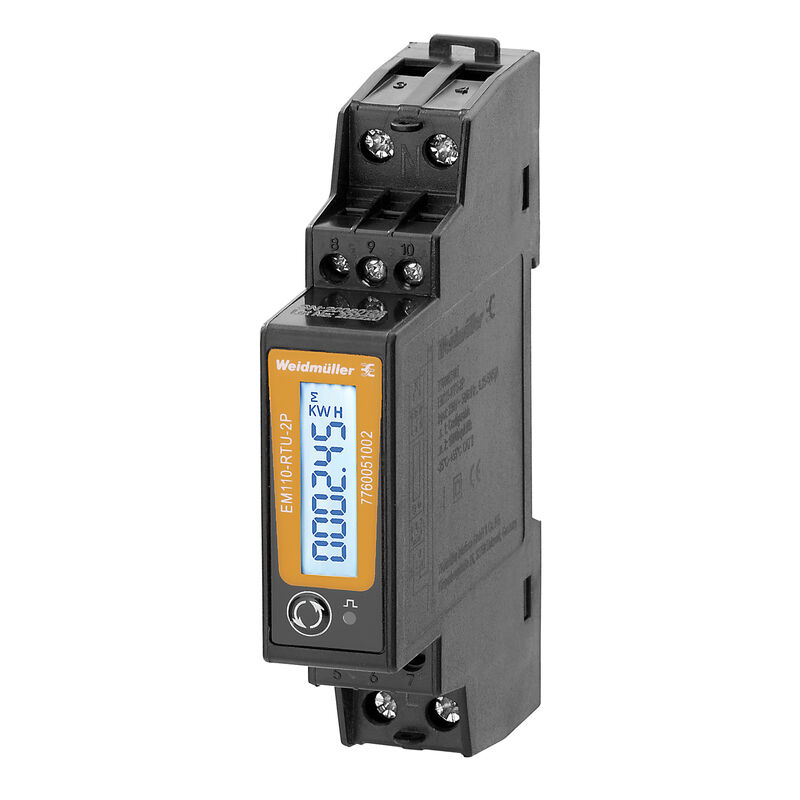

| Tipo | EM110-RTU-2P |
| GTIN (EAN) | 6944169818189 |
| CPZ | 1 Pezzo |

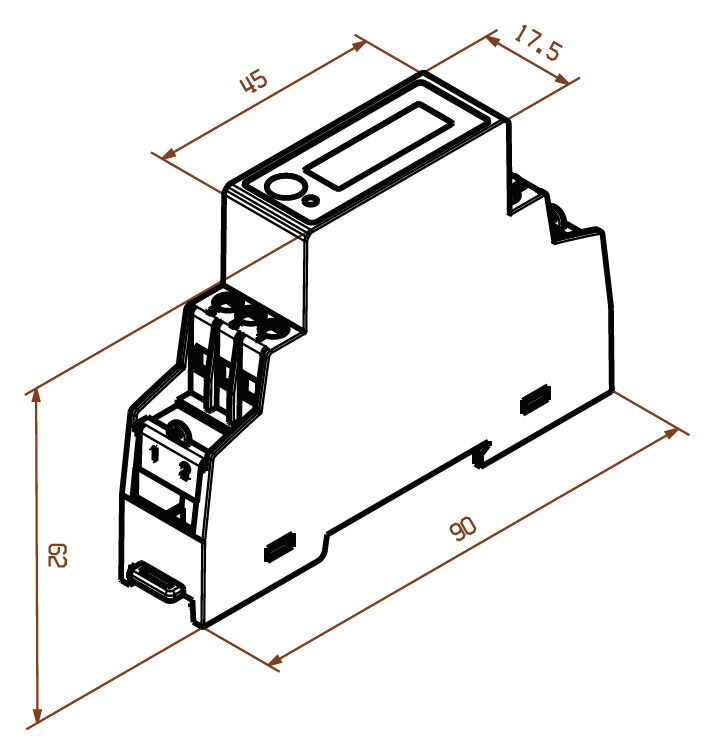

| Profondità | 62 mm |
| Profondità (pollici) | 2,441 inch |
| Posizione verticale | 90 mm |
| Altezza (pollici) | 3,543 inch |
| Larghezza | 17,5 mm |
| Larghezza (pollici) | 0,689 inch |
| Peso netto | 78 g |
| Temperatura di magazzinaggio | -40 °C...70 °C |
| Temperatura d'esercizio | -25 °C...55 °C |
| Umidità | da 0 a 95 % (senza formazione di condensa) |
| Stato conformità RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Canali di misura della corrente | 1 |
| Collegamento cavo d'ingresso AC | Collegamento a vite |
| Corrente max. | 5000 A |
| Corrente nominale | via convertitore di corrente 1A/5A |
| Materiale base della custodia | Plastica |
| Misurazione della precisione della corrente | 0,5 % |
| Campo di frequenze, max. | 60 Hz |
| Campo di frequenze, min. | 50 Hz |
| Campo di misura, tensione L-N, AC | 176…276 V |
| Misurazione della precisione della tensione | 0,5 % |
| Rete a bassa tensione | 1 phase 2 wire (L + N) |
| Sistema a 4 conduttori | No |
| Sistema a tre conduttori | No |
| Tipo di tensione | AC |
| Baudrate | ≤ 9600 Bd |
| Bit di stop |
1
2 |
| Comunicazione | bidirezionale |
| Indirizzamento | 1 - 247 |
| Parità |
nessuno dei due
pari dispari |
| Interfaccia | RS485 |
| Protocollo | Modbus RTU |
| Tipo d'ingresso |
1 fase AC (L1, N)
Lato secondario di un convertitore di corrente 0-1 A o 0-5 A |
| Ingressi digitali | 0 |
| Uscite digitali | 0 |
| Numero di uscite d'impulso | 2 |
| Aggiorna registro di intervallo | 100 ms |
| Software | Strumenti di configurazione EM |
| Corrente max. | 5000 A |
| Corrente nominale | via convertitore di corrente 1A/5A |
| Fattore di potenza ingresso | 1 % |
| Grado di lordura | 2 |
| Grado di protezione |
Pannello anteriore: IP51
IP20 |

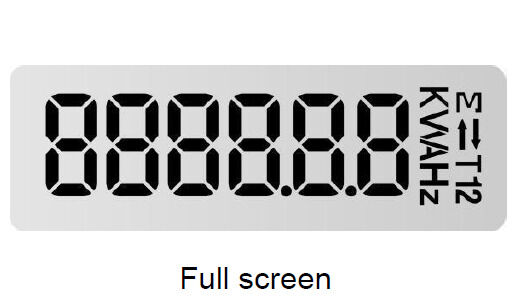

| Indicatore di controllo (Monitor) | LCD |
| Indicazione | LCD |
| Precisione della misura |
Classe 1 (IEC 62053-21)
Classe B (EN 50470-3) 0,5% in relazione al valore finale (U / I) |
| Tipo di montaggio | Guida DIN |
| Valore di visualizzazione |
Tensione
Valore di misura della corrente Potenza apparente Potenza reattiva Fattore di potenza Frequenza Domanda di energia elettrica attiva da importare/esportare Import/export totale energia attiva Importazione/esportazione di energia reattiva totale Fabbisogno energetico totale del sistema |
| Versione |
Misurazione/visualizzazione di potenza per una rete monofase
Uso di CT Uscita impulso, Modbus RTU |
| Campo di misura, tensione L-N, AC | 176…276 V |
| Classe di sovratensione | II |
| Sistema a tre conduttori | No |
| Sistema a 4 conduttori | No |
| Frequenza di campionamento 50/60 Hz | 3,2 kHz |
| Misurazioni continue | Sì |
| Risultato della misura per secondo | 100 ms |
| Canali di misura della corrente | 1 |
| Misurazione della precisione della tensione | 0,5 % |
| Misurazione della precisione della corrente | 0,5 % |
| Precisione di misura per energia attiva (kWh, .../5 A) |
Classe 1 (IEC 62053-21)
Classe B (EN 50470-3) |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Tensione di isolamento ingresso o uscita/alimentazione | 4 kVeff / 1 min. |
| Tensione impulsiva massima | 6 kV (1,2/50 µs) |
| Lunghezza di spellatura | 7 mm |
| Tipo di collegamento | Collegamento a vite |
| Coppia di serraggio del collegamento | 1,3 Nm |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 2,5 mm² |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_246620) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302142) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760051002) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760051002) |
| Software |
[EM configuration tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_224560)
[Device description -- Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_246621) |
| Documentazione utente |
[Manual EM configuration tools Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224564)
[Manual EM configuration tools English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224565) [Manual EM110 Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224566) [Manual EM110 English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224567) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| Omologazioni |  |
| ROHS | Conforme |
