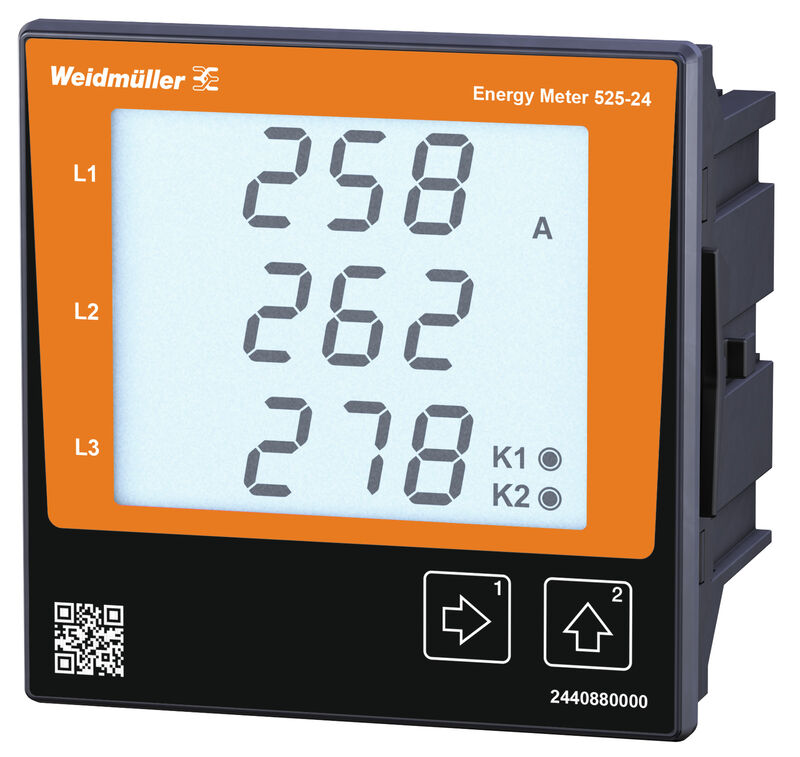

ENERGY METER 525-24

Misurazione/visualizzazione di potenza per una rete a 1 e a 3 fasi

N. articolo 2540880000

Versione	Misurazione/visualizzazione di potenza per una rete a 1 e a 3 fasi
N. d’ordine	2540880000
Tipo	ENERGY METER 525-24
GTIN (EAN)	4050118553208
CPZ	1 Pezzo

Temperatura di magazzinaggio	-25 °C...70 °C
Umidità con temperatura di magazzinaggio	0...90 % RH
Temperatura d'esercizio	-10 °C...55 °C
Umidità con temperatura d'esercizio	0 - 75% di umidità relativa

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Armoniche, per ordine/corrente	1.-40.
Canali di misura della corrente	3
Corrente max.	5000 A
Corrente nominale	1 / 5 A
Fattore di distorsione THD-I in %	Sì
Materiale base della custodia	Plastica
Misurazione della corrente differenziale	No
Misurazione della precisione della corrente	0,2 %

Armoniche, per ordine/tensione	1.-40.
Campo di misura, tensione L-L, AC	480 V
Campo di misura, tensione L-N, AC	277 V
Fattore di distorsione THD-U in %	Sì
Misurazione della precisione della tensione	0,2 %
Quadranti	4
Rete a bassa tensione	3 phase 4 wire (L1 + L2 + L3 + N) 3 phase 3 wire (L1 + L2 + L3)
Sistema a 4 conduttori	Sì
Sistema a tre conduttori	Sì

Interfaccia	Ethernet
Protocollo	Modbus/TCP Modbus RTU over Ethernet

Memoria; valori minimi e massimi	Sì
Aggiorna registro di intervallo	200 ms
Software	ecoExplorer go®
Logica integrata	Sì

Corrente max.	5000 A
Corrente nominale	1 / 5 A
Grado di protezione	IP20 IP40
Indicatore di controllo (Monitor)	LCD
Tipo di montaggio	Montaggio pannello anteriore
Versione	Misurazione/visualizzazione di potenza per una rete a 1 e a 3 fasi
Norme	EN 61326-1 IEC 61010-1 IEC 61010-2-030
Campo di misura, tensione L-N, AC	277 V
Campo di misura, tensione L-L, AC	480 V
Classe di sovratensione	300 V CAT III
Alimentazione di tensione	24 - 90 V AC (50/60 Hz) 24 - 90 V DC
Tensione di alimentazione	24 V
Sistema a tre conduttori	Sì
Sistema a 4 conduttori	Sì
Quadranti	4
Frequenza di campionamento 50/60 Hz	25,6 kHz
Misurazioni continue	Sì
Risultato della misura per secondo	5 ms
Valore effettivo dal periodo (50/60 Hz)	10 / 12
Misurazione della corrente differenziale	No
Canali di misura della corrente	3
Misurazione della precisione della tensione	0,2 %
Misurazione della precisione della corrente	0,2 %
Precisione di misura per energia attiva (kWh, .../5 A)	Classe 0.5S
Contatore delle ore di funzionamento	Sì
Interruttore del tempo settimanale	No
Funzione bimetallica	Sì

Armoniche, per ordine/tensione	1.-40.
Armoniche, per ordine/corrente	1.-40.
Fattore di distorsione THD-U in %	Sì
Fattore di distorsione THD-I in %	Sì
Non bilanciato	No
Sistema positivo, negativo e zero	Sì
Brevi interruzioni	No
Funzione di registrazione della sequenza di eventi	No

Classe di sovratensione

300 V CAT III

Omologazione/Certificato/Documento di conformità	[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66364)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540880000)
Software	[Runtime Software -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_35730) [Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465)
Documentazione utente	[Quick start guide -- Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53374) [Application notes -- Manual Energy Meter 525 German English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53382) [Manual ecoExplorer go English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Omologazioni	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
Omologazioni	CE
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E469563
