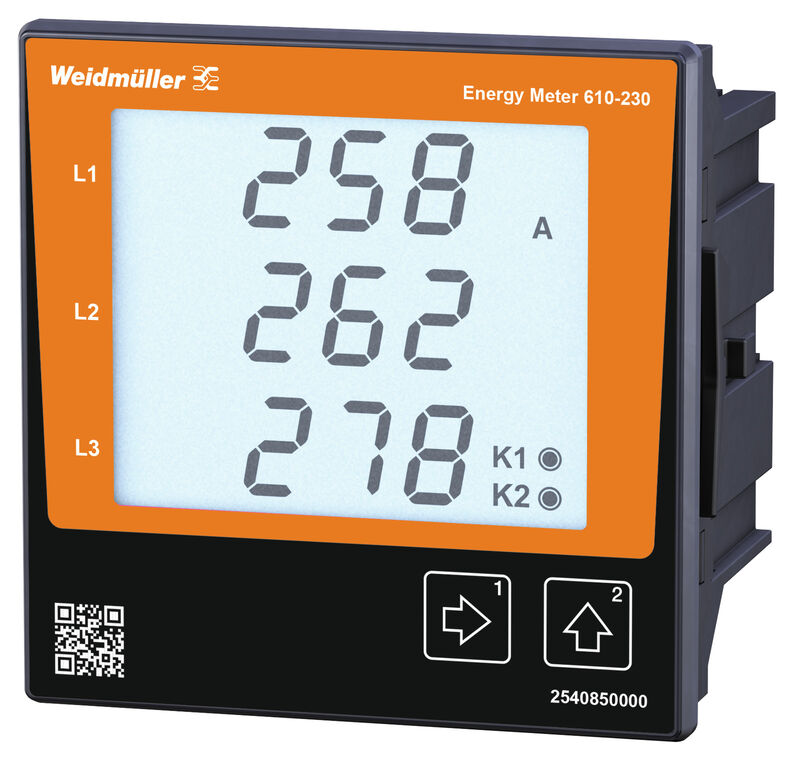

ENERGY METER 610-230
ENERGY METER 610-230

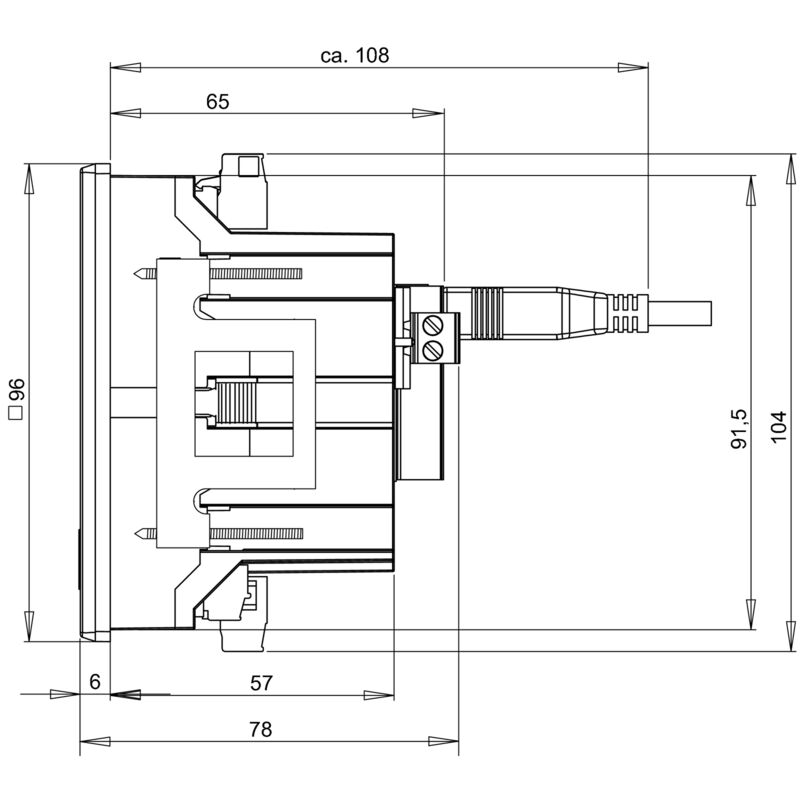

Габаритный чертеж
ENERGY METER 610-230

ENERGY METER 610-230

1相、3相の主電源の電力測定/表示

Produkt ID 2540850000
Download datablad エンジニアリング・サポート ソフトウェアサポート 製品ダウンロード
付属品 3 関連製品 14
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 電流入力の測定 Вход измерительного напряжения 通信 入出力 測定データの記録 Технические данные 電圧品質の測定 絶縁協調 分類

承認

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
Approvals
CE
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E469563

一般注文データ

Version
1相、3相の主電源の電力測定/表示
Order No.
2540850000
Type
ENERGY METER 610-230
GTIN (EAN)
4050118552973
Qty.
1 Pezzo

寸法と重量

Depth
65 mm
奥行き（インチ）
2,559 inch
Height
96 mm
高さ（インチ）
3,78 inch
Width
96 mm
幅（インチ）
3,78 inch
Масса нетто
250 g

温度

Storage temperature
-25 °C...70 °C
保管温度での湿度
0...90 % RH
Operating temperature
-10 °C...55 °C
Humedad a temperatura de servicio
0 - 75% RH

環境製品コンプライアンス

RoHS Compliance Status
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

電流入力の測定

Гармоники, согласно заказу / ток
1.-40.
Измерение остаточного тока
いいえ
Каналы измерения тока
4
Коэффициент искажений THD-I в %
はい
Макс. ток
5000 A
Номинальный ток
1 / 5 A
Основной материал корпуса
プラスチック
Точность измерения тока
0,2 %

Вход измерительного напряжения

Distortion factor THD-U in %
Да
Four-wire system
Да
Harmonics, per order / voltage
1.-40.
Low voltage network
3 phase 4 wire (L1 + L2 + L3 + N)
3 phase 3 wire (L1 + L2 + L3)
Measurement range, voltage L-L, AC
480 V
Measurement range, voltage L-N, AC
277 V
Measuring accuracy for voltage
0,2 %
Quadrants
4
Three-wire system
はい

通信

Interface
RS485: 9,6 – 115,2 kbps
USB
Protocol
Modbus RTU

入出力

Цифровые входы
4
数字输出
6
Количество импульсных выходов
6
Температурный вход
いいえ

測定データの記録

Pamięć; wartości minimalna i maksymalna
はい
Tamaño de la memoria
256 MB
Number of memory values
10.000 k
Update interval register
200 ms
Min. memory recording interval
60 s
Software
ecoExplorer go®
Интегральная логическая схема
はい

Технические данные

Display monitoring (monitor)
жидкокристаллический
Max. current
5000 A
Protection degree
IP40
IP20
Rated current
1 / 5 A
Type of mounting
フロントパネル取付け
Version
1相、3相の主電源の電力測定/表示
標準
DIN EN 61326
IEC 61010-1
IEC 61010-2-030
Диапазон измерений, напряжение фаза-ноль, перем. ток
277 V
测量范围，电压 L-L，AC
480 V
Категория перенапряжения
300 V CAT III
Supply voltage
90 - 277 V AC (50/60 Hz)
90 - 250 V DC
電源電圧
230 V
Three-wire system
Oui
Четырехпроводная система
はい
Квадранты
4
サンプリング周波数50/60 Hz
25,6 kHz
連続測定
はい
1秒当たりの測定結果
5 ms
期間の実効値（50/60 Hz）
10 / 12
Измерение остаточного тока
いいえ
Каналы измерения тока
4
Точность измерения напряжения
0,2 %
電流の測定精度
0,2 %
アクティブエネルギーの測定精度 (kWh, .../5 A)
クラス0.5S
動作時間計
はい
週単位の時間切り替え
いいえ
時計
はい
二元金属機能
はい

電圧品質の測定

Harmonics, per order / voltage
1.-40.
Harmonics, per order / current
1.-40.
Distortion factor THD-U in %
はい
Distortion factor THD-I in %
はい
Unbalanced
No
Система с положительном, отрицательным и нулевым напряжением
はい
Краткие перерывы
いいえ
Sequence-of-events recorder function
いいえ

絶縁協調

Surge voltage category
300 V CAT III

分類

ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30
