Caratteristiche
| Versione | Misurazione/visualizzazione di potenza per una rete a 1 e a 3 fasi |
| N. d’ordine | 2500870000 |

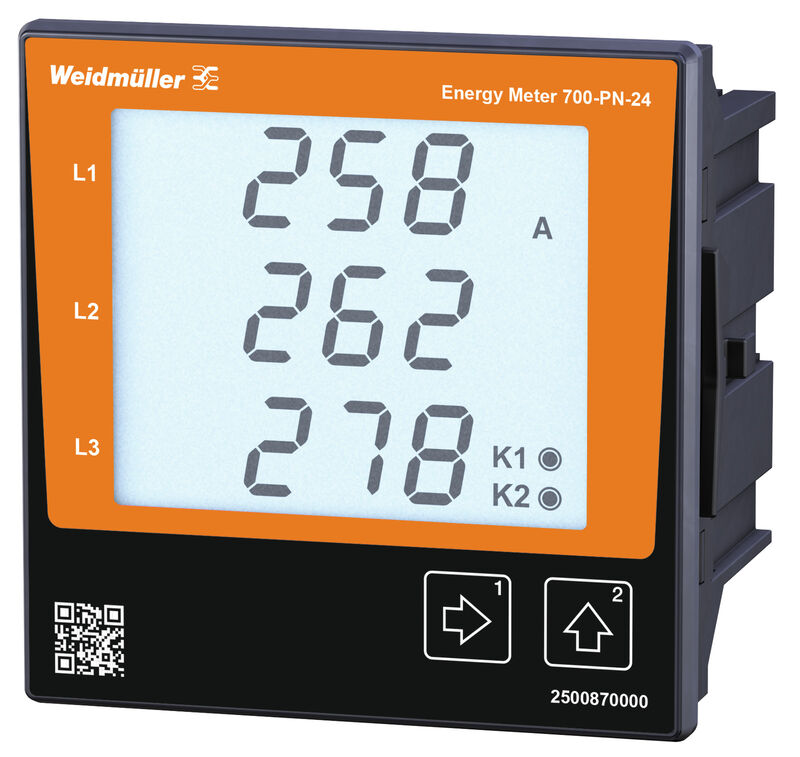

| Tipo | ENERGY METER 700-PN-24 |
| GTIN (EAN) | 4050118513929 |
| CPZ | 1 Pezzo |

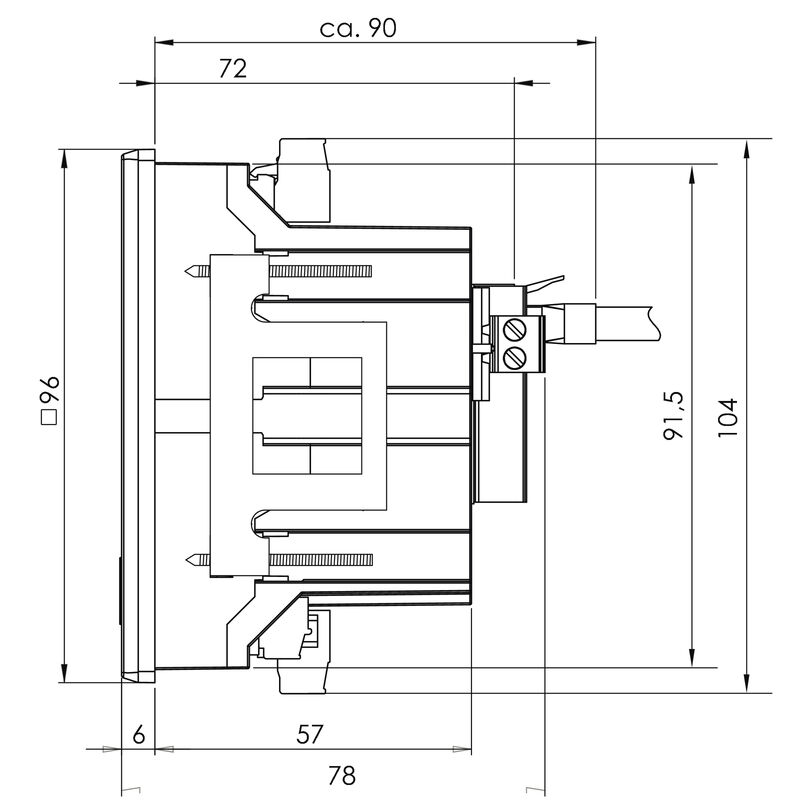

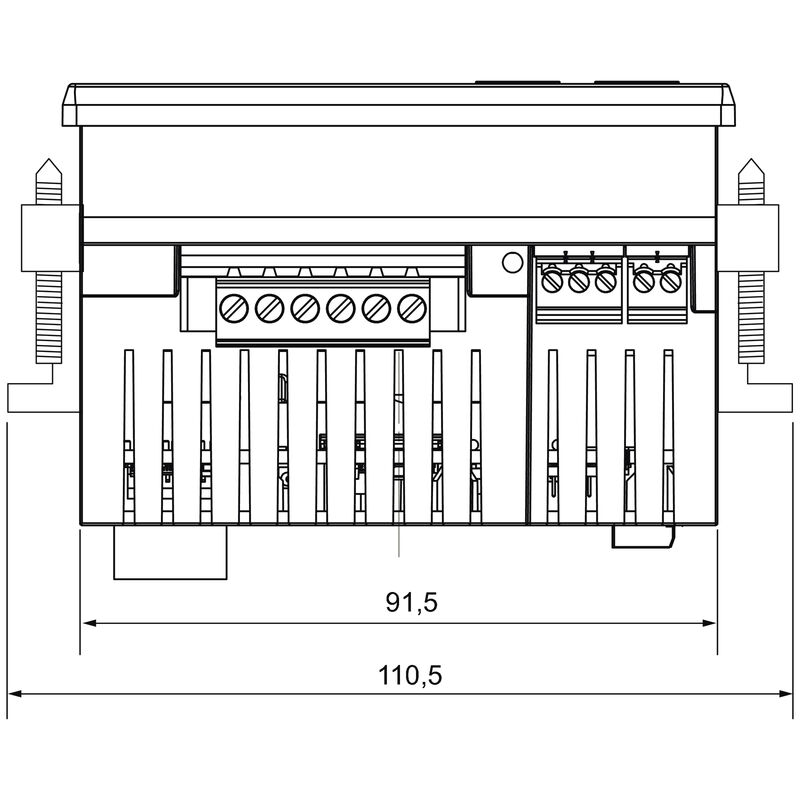

| Profondità | 72 mm |
| Profondità (pollici) | 2,835 inch |
| Posizione verticale | 96 mm |
| Altezza (pollici) | 3,78 inch |
| Larghezza | 96 mm |
| Larghezza (pollici) | 3,78 inch |
| Peso netto | 265 g |
| Temperatura di magazzinaggio | -25 °C...70 °C |
| Umidità con temperatura di magazzinaggio | 0...90 % RH |
| Temperatura d'esercizio | -10 °C...55 °C |
| Umidità con temperatura d'esercizio | 0 - 75% di umidità relativa |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Armoniche, per ordine/corrente | 1.-40. |
| Canali di misura della corrente | 4 + 2 |
| Corrente max. | 5000 A |
| Corrente nominale | 1 / 5 A |
| Fattore di distorsione THD-I in % | Sì |
| Materiale base della custodia | Plastica |
| Misurazione della corrente differenziale | Sì |
| Misurazione della precisione della corrente | 0,2 % |
| Armoniche, per ordine/tensione | 1.-40. |
| Campo di misura, tensione L-L, AC | 480 V |
| Campo di misura, tensione L-N, AC | 277 V |
| Fattore di distorsione THD-U in % | Sì |
| Misurazione della precisione della tensione | 0,2 % |
| Quadranti | 4 |
| Rete a bassa tensione |
3 phase 4 wire (L1 + L2 + L3 + N)
3 phase 3 wire (L1 + L2 + L3) |
| Sistema a 4 conduttori | Sì |
| Sistema a tre conduttori | Sì |
| Interfaccia |
RS485: 9,6 – 115,2 kbps
Ethernet Web Server |
| Protocollo |
PROFINET
Modbus RTU Modbus TCP/IP, Modbus RTU over Ethernet, SNMP |
| Ingressi digitali | 3 |
| Uscite digitali | 5 |
| Ingressi analogici (RCM, temperatura, analogico) | 2 |
| Numero di uscite d'impulso | 5 |
| Ingresso temperatura | Sì |
| Memoria; valori minimi e massimi | Sì |
| Aggiorna registro di intervallo | 200 ms |
| Software | ecoExplorer go® |
| Logica integrata | Sì |
| Corrente max. | 5000 A |
| Corrente nominale | 1 / 5 A |
| Frequenza d'ingresso | <20 Hz |
| Grado di protezione |
IP20
IP40 |
| Indicatore di controllo (Monitor) | LCD |
| Tipo di montaggio | Montaggio pannello anteriore |
| Versione | Misurazione/visualizzazione di potenza per una rete a 1 e a 3 fasi |
| Norme |
IEC 61010-2-030
IEC 61010-1 IEC 61326-1 |
| Campo di misura, tensione L-N, AC | 277 V |
| Campo di misura, tensione L-L, AC | 480 V |
| Classe di sovratensione | 300 V CAT III |
| Alimentazione di tensione |
24 - 90 V AC (50/60 Hz)
24 - 90 V DC |
| Tensione di alimentazione | 24 V |
| Sistema a tre conduttori | Sì |
| Sistema a 4 conduttori | Sì |
| Quadranti | 4 |
| Frequenza di campionamento 50/60 Hz | 25,6 kHz |
| Misurazioni continue | Sì |
| Risultato della misura per secondo | 5 ms |
| Valore effettivo dal periodo (50/60 Hz) | 10 / 12 |
| Misurazione della corrente differenziale | Sì |
| Canali di misura della corrente | 4 + 2 |
| Misurazione della precisione della tensione | 0,2 % |
| Misurazione della precisione della corrente | 0,2 % |
| Precisione di misura per energia attiva (kWh, .../5 A) | Classe 0.5S |
| Contatore delle ore di funzionamento | Sì |
| Interruttore del tempo settimanale | No |
| Funzione bimetallica | Sì |
| Armoniche, per ordine/tensione | 1.-40. |
| Armoniche, per ordine/corrente | 1.-40. |
| Fattore di distorsione THD-U in % | Sì |
| Fattore di distorsione THD-I in % | Sì |
| Non bilanciato | No |
| Sistema positivo, negativo e zero | Sì |
| Brevi interruzioni | No |
| Funzione di registrazione della sequenza di eventi | No |
| Classe di sovratensione | 300 V CAT III |
| Omologazione/Certificato/Documento di conformità |
[Certifacte of PROFIenergy Module](https://mdcop.weidmueller.com/mediadelivery/asset/900_52753)
[Certifacte of PROFINET IO Device](https://mdcop.weidmueller.com/mediadelivery/asset/900_52754) [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178118) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2500870000) |
| Software |
[Runtime Software -- PN 700-PN GSDML file](https://mdcop.weidmueller.com/mediadelivery/asset/900_52755)
[Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_53425) [Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465) |
| Documentazione utente |
[Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53378)
[Manual ecoExplorer go English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224) [Application Note](https://mdcop.weidmueller.com/mediadelivery/asset/900_67832) [Manual Energy Meter 700 German/Englisch](https://mdcop.weidmueller.com/mediadelivery/asset/900_67940) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| Omologazioni |   |
| Omologazioni | CE |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E469563 |
