H6,0/26D GE
H6,0/26D GE
Disegno

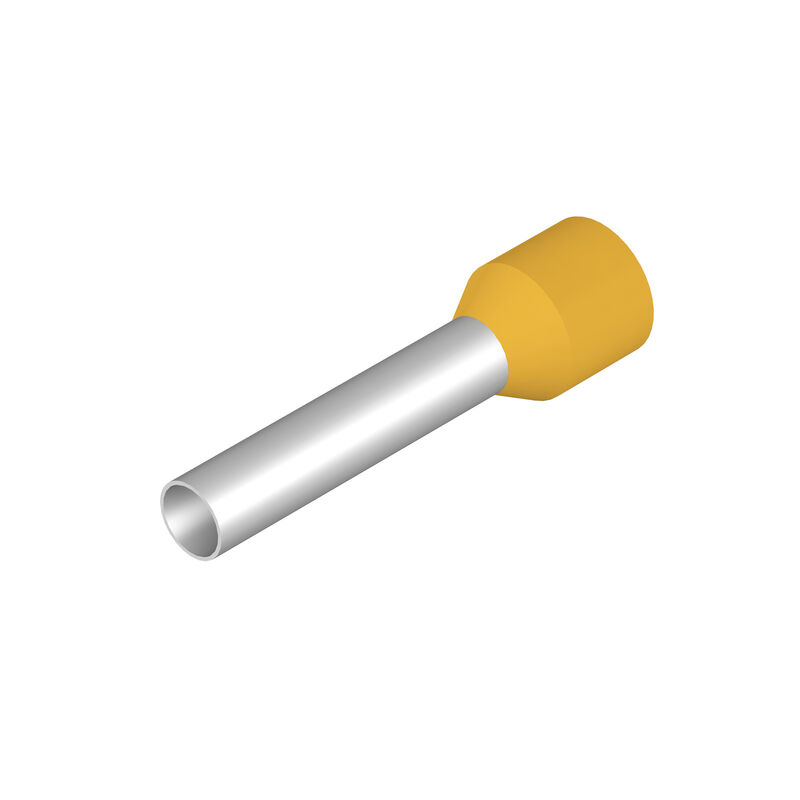

H6,0/26D GE

Terminali, Standard, 20 mm, 18 mm, giallo

N. articolo 9019230000
Download foglio dati Supporto ingegneristico Download dei prodotti
È accessorio di 11 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici Terminali Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_321643/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E499744

Dati generali per l’ordinazione

Versione
Terminali, Standard, 20 mm, 18 mm, giallo
N. d’ordine
9019230000
Tipo
H6,0/26D GE
GTIN (EAN)
4008190072117
CPZ
100 Pezzo
Imballaggio
sfuso

Dimensioni e pesi

Peso netto
0,5 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati tecnici

Descrizione articolo
Terminali con collare isolante, colore giallo
Versione
Standard

Terminali

Collar diameter (D2)
6,3 mm
Colore
DIN
Contact surface diameter (D1)
3,5 mm
L1(mm)
26 mm
Longitud de superficie de contacto (L2)
18 mm
Militärisk beteckning
T 20A 023 A
Műanyag gallér vastagsága (S2)
0,3 mm
Sezione di collegamento cavo
6 mm²
Stripping length
20 mm
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Толщина металлической втулки (S1)
0,2 mm

Classificazioni

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
