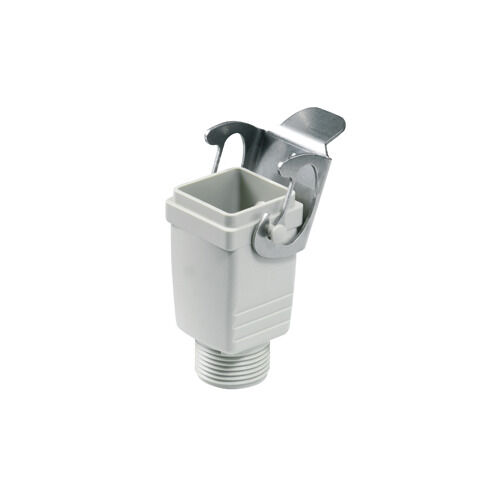

| Versione | HDC - Custodie, Grandezza: 1, Grado di protezione: IP65 (in condizione innestata), Custodia avvitabile, Gancio trasversale in basso, Standard, Dimensione entrate cavi: PG 13,5 |
| N. d’ordine | 1900990000 |
| Tipo | HDC 07A ELU 1PG13G |
| GTIN (EAN) | 4032248592920 |
| CPZ | 1 Pezzo |
| Profondità | 27 mm |
| Profondità (pollici) | 1,063 inch |
| Posizione verticale | 78 mm |
| Altezza (pollici) | 3,071 inch |
| Larghezza | 36,5 mm |
| Larghezza (pollici) | 1,437 inch |
| Peso netto | 33 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Resistenza chimica |
|

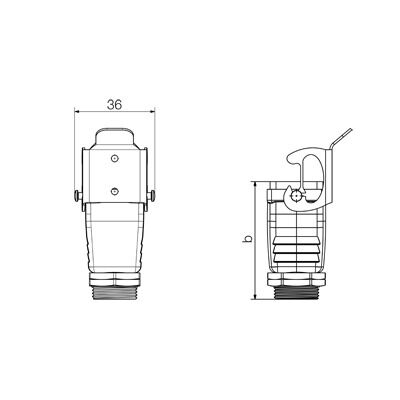

| Altezza Custodia B | 54 mm |
| Entrata cavo | con filettatura |
| Larghezza custodia C | 26,8 mm |
| Lunghezza, custodie | 26,5 mm |
| Classe d'infiammabilità UL 94 | V-0 |
| Coppia di serraggio | 0,5 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | Plastica |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Adatti per ModuPlug® | No |
| BG | 1 |
| Colore (RAL) | RAL 1001 |
| Coppia di serraggio | 0,5 Nm |
| Dimensione entrate cavi | PG 13,5 |
| Entrata cavo | con filettatura |
| Esecuzione custodia | Custodia avvitabile |
| Esecuzione sistema di chiusura | Gancio trasversale in basso |
| Filettatura (interna) | PG 13,5 |
| Forma | Standard |
| Grandezza | 1 |
| Numero entrate cavo in alto | 1 |
| Numero entrate cavo laterali | 0 |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Spina |
| Versione con gancio | Gancio trasversale |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Notifica modifica prodotto | |
| Documentazione tecnica | |
| Cataloghi | |
| Brochure |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | |
| N° certificato (cURus) | E92202 |
-
